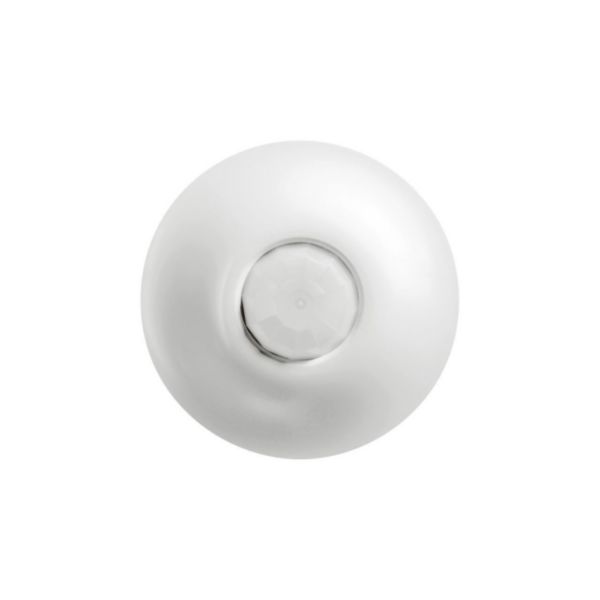

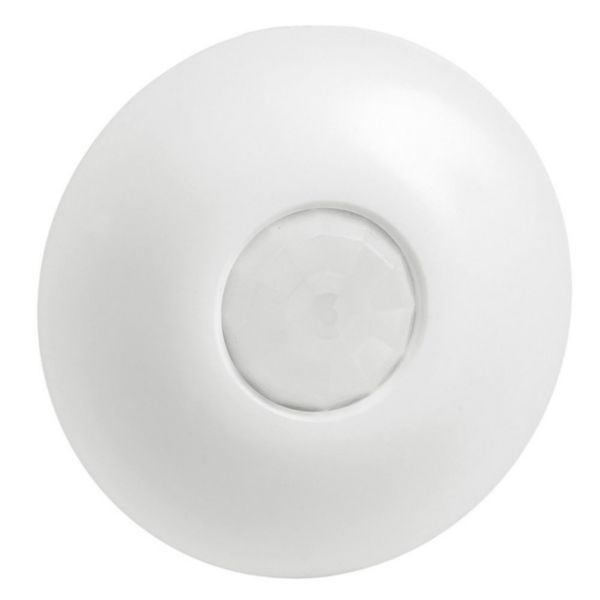

Détecteur de mouvement autonome ECO2 3 fils avec neutre pour fixation au plafond dans petit local

Un collège BBC avec éclairage maitrisé à Saint Nazaire

Ref. 0 488 04

Mosaic LEGRAND

194,30€

Tarif professionnel de référence HThors éco-contribution

Détecteur autonome de mouvement ECO2 pour 1 circuit, spécial petit local, toilettes etc avec luminosité naturelle

Acheter

Ajouter à ma liste

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
FORMATIONS ET SERVICES
NORMES ET RÉGLEMENTATIONS
PIÈCES DÉTACHÉES

Caractéristiques produit

Détecteur de mouvement infrarouge (haute densité) 360° 3 fils avec neutre - Livré complet pour fixation au plafond en encastré ou saillie
Allumage et extinction automatiques (réglage usine) - Possibilité d'association avec un bouton poussoir référence 077040L pour allumage manuel et extinction automatique ou manuelle
Portée Ø8m - Consommation 0,8W en veille - Distance optimale entre 2 détecteurs : 6m
Temporisation réglable : de 5 secondes à 59 minutes - Seuil de luminosité réglable : de 5 lux à 1275 lux - Contact complémentaire 2A pour commander un chauffage, une ventilation / climatisation... sur information de présence
Réglage précis sur le chantier avec la passerelle de configuration référence 088240 ou configurateur de réglage

Avantages

Passerelle de configuration innovante (App + accessoire) permettant l'étalonnage, proposant des modèles de paramétrage pré-configurés, permettant la sauvegarde des configurations dans le cloud, la comparaison de paramètres et l'édition de rapport

Les installation

Se fixe :- directement en faux plafond avec griffes (livrées) - dans boîte Batibox profondeur 50mm - en saillie plafond avec accessoire référence 048875

Les utilisation

Conforme à la RT 2012 : vérifient la présence et la luminosité en permanence, extinction dès que la luminosité naturelle est suffisante

Information sur la gamme

Pour les bâtiments tertiaires et résidentiels, Mosaic™ est la réference de l'appareillage avec plus de 250 fonctions disponibles, une offre esthétique, fiable, stockée partout et rapide à installer. Mosaic™, c'est avant tout un mécanisme au format 45 x 45, composable dès 1 module, à poser et à installer sur tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...L'esthétique de Mosaic évolue pour répondre aux tendances actuelles des bâtiments, avec des larges chanfreins sur la plaque de finition apportant dynamisme et légèreté pour sublimer le produit et un rappel bi-matière sur les doigts des interrupteurs et poussoirs pour faire écho à la plaque et sublimer les fonctions lumineuses. Disponible en 3 finitions : blanc brillant, alu, noir mat, blanc antimicrobien pour les environnements exigeants alliant hygiène et esthétique. Les innovations telles que Mosaic Easy-Led (1 mécanisme unique qui devient lumineux ou témoin avec un voyant à brocher) ou Mosaic Link (les prises à raccordement latéral d'un simple geste) font de cette gamme d'appareillage un atout pour les installateurs.

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.986 édition 2022) Page commerciale (p.987 édition 2022) Tableau de choix (p.982 édition 2022) Tableau de choix (p.983 édition 2022) Page technique (p.992 édition 2022) Page commerciale (p.990 édition 2022)

Fiches techniques / Guides métier

S000074405FR_3.pdf LE07602AA.pdf

Notices / Guides mise en œuvre

LE04870AC.pdf

Documents & argumentaires commerciaux

Téléchargez le guide de choix gestion de l'éclairage Programme Mosaic : solutions de pilotage de l’éclairage

Caractéristiques techniques

Modèle

Détecteur de mouvement

Régulation de la lumière constante

Commande CVC

Arrêt forcé

Percée pour animaux

Protection au ras du mur/surveillance du champ arrière

Réticulable

Hauteur de montage optimale

2.5 m

Surveillance de cage d'escalier

Commutateur de pontage

Largeur de portée max.

Longueur de portée max.

Champ de détection de diamètre au sol

Adapté pour une transmission sans fil

Commandable à distance

Sensibilité de réponse ajustable

Luminosité de déclenchement ajustable

Avec unité de signal

Fonction d'apprentissage avec luminosité de déclenchement

Fonction de variation avec insert variateur

Type de montage

Encastré

Matériau

Plastique

Qualité du matériau

Thermoplastique

Traitement de surface

Non traité

Finition de la surface

Brillant

Traitement antibactérien

Couleur

Blanc

Numéro RAL (équivalent)

9003

Transparent

Classe de protection (IP)

IP20

Type de tension

Fréquence

50-60 Hz

Tension nominale

230 V

Durée de marche min.

Durée de marche max.

59 min

Angle de détection horizontal

0-360 °

Luminosité de déclenchement

5-1275 lx

Puissance de coupure max.

2000 W

Température

-5-45 °C

Courant de démarrage max.

8.5 A

Entrée de poste auxiliaire

Fonction d'alarme

Compatible avec Apple HomeKit

Compatible avec Google Assistant

Compatible avec Amazon Alexa

Possible support IFTTT

EAN/Gencode

3245060488048

Logiciels et configurateurs

Logiciels métiers

Formations et services

Formations

Normes et réglementations

Certificats et agréments

OC / CB-681064A

PEP Profil Environnemental Produit

Fiche PEP (en anglais)

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
0 882 40	Passerelle de configuration pour paramétrage des hublots, des détecteurs et des blocs d'éclairage de sécurité

Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
