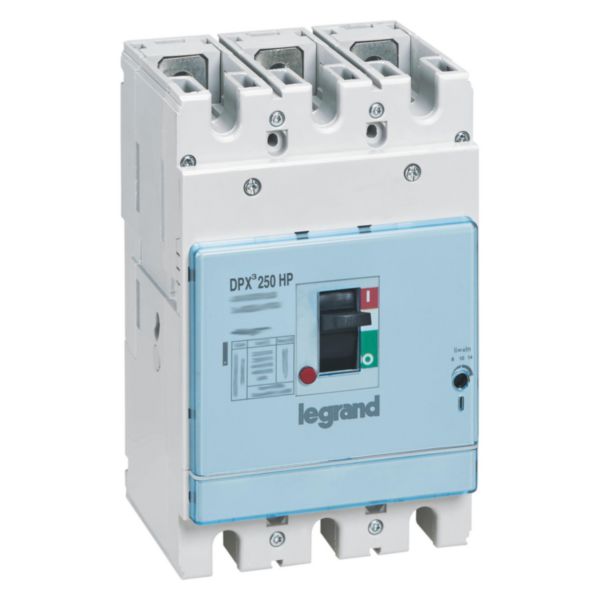

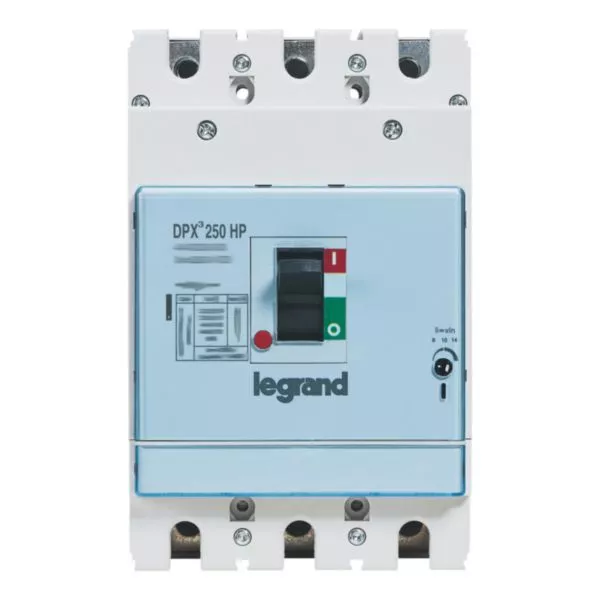

Disjoncteur DPX³250HP magnétique seul pour la protection de moteurs 3P 12,5A pouvoir de coupure 36kA

Ref. 4 239 02
DPX³
LEGRAND

DPX³250HP magnétique seul, disjoncteur "boitier moulé", assurant la protection (sur court-circuit), la coupure, la commande et le sectionnement des moteurs triphasés

766,30 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Conforme à la norme NF IEC 60947-2
Livrés avec vis pour connexion, vis de fixation et cloisons isolantes
Pouvoir de coupure Icu 36kA
Magnétique réglable de 6 In à 14 In
Reçoit les auxiliaires et les accessoires pour DPX³ 250 et DPX³ 160

Avantages

DPX3 250 HP: une taille unique pour toutes les versions (magnétothermique ou uniquement magnétique avec ou sans module RCD)

Les + installation

Se monte sur platine dans les coffrets et armoires XL³

Les + utilisation

Protection complète des moteurs triphasés

Information sur la gamme

Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

F03046EN02_DPX3250HP_OM_v.1.0.pdf (anglais)

Notices / Guides mise en oeuvre

Documents & argumentaires commerciaux

Caractéristiques techniques

Courant permanent nominal (Iu)
12.5A
Tension assignée (Ue) (Min-Max)
220-690V
Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
36kA
Plage de réglage du déclencheur de court-circuit non retardé (Min-Max)
75-175A
Type de construction de l'appareil
Appareil complet installé dans un boîtier
Protection intégrée contre les mises à la terre accidentelles
Non
Type de raccordement du circuit principal
Raccordement par boulon
Adapté à un montage de profilés chapeaux
Non
Montage de profilés chapeaux en option
Non
Nombre de contacts auxiliaires à deux directions
2
Relais de signalisation de déclenchement disponible
Oui
Avec déclencheur à sous-tension intégré
Non
Nombre de pôles
3
Position du raccordement de circuit principal
Frontal
Finition de l'élément d'actionnement
Manette / levier
Appareil complet avec unité de protection
Non
Commande motorisée intégrée
Non
Commande motorisée en option
Oui
Classe de protection (IP)
IP30
Largeur
105mm
Hauteur
112mm
Profondeur
165mm
Résistance aux chocs (IK)
Non applicable
Temperature d'utilisation /d'installation (Min-Max)
-20-70°C
Temperature de stockage (Min-Max)
-20-70°C
Type de tension
AC
Fréquence (Min-Max)
50-60Hz
Sens de l'alimentation électrique
Non applicable
Indication de repérage des bornes de raccordement
Non
Couleur
Gris
Numéro RAL
7035
Sans halogène
Oui
Capacité des bornes (Min-Max)
2.5-150mm²
Nature du cable pour connexion
Souple ou rigide
Avec zone de texte/surface d'inscription
Non
EAN/Gencode
3414971937314
