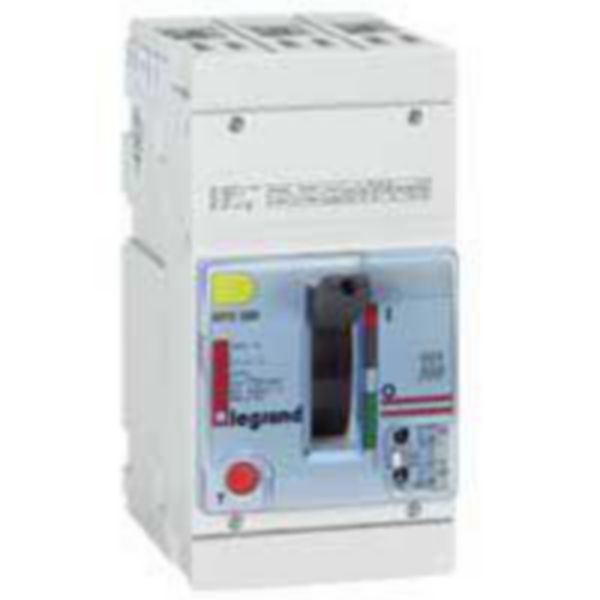

Disjoncteur magnétothermique DPX250 pouvoir de coupure 70kA 400V~ - 3P - 100A

  • Ref. 0 253 54
  • DPX³ 250
  • LEGRAND

DPX, disjoncteur de puissance boîtier moulé, une solution optimale permettant de répondre aux exigences de protection des installations tertiaires et industrielles

  • Information produit
    Produit supprimé
  • Information produit
    Produit supprimé

Caractéristiques produit

  • Disjoncteur de puissance DPX250 à déclencheur magnétothermique
  • Pouvoir de coupure Icu 70kA (400V~) - 3P - In : 100A
  • Thermique réglable de 0,64In à 1In - Magnétique réglable de 3,5In à 10In
  • Reçoit les auxiliaires et les blocs différentiels ou le relais différentiel
  • Se monte sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2

Documentation et conseils de pose

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Caractéristiques techniques

  • Courant permanent nominal (Iu)
    100A
  • Tension assignée (Ue) (Min-Max)
    230-690V
  • Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
    70kA
  • Réglage de courant du déclencheur de surcharge (Min-Max)
    60-100A
  • Plage de réglage du déclencheur de court-circuit non retardé (Min-Max)
    350-1000A
  • Type de construction de l'appareil
    Appareil complet installé dans un boîtier
  • Protection intégrée contre les mises à la terre accidentelles
    Non
  • Type de raccordement du circuit principal
    Raccordement à vis
  • Adapté à un montage de profilés chapeaux
    Non
  • Montage de profilés chapeaux en option
    Oui
  • Relais de signalisation de déclenchement disponible
    Oui
  • Avec déclencheur à sous-tension intégré
    Oui
  • Nombre de pôles
    3
  • Position du raccordement de circuit principal
    Frontal
  • Finition de l'élément d'actionnement
    Manette / levier
  • Appareil complet avec unité de protection
    Oui
  • Commande motorisée intégrée
    Non
  • Commande motorisée en option
    Oui
  • Classe de protection (IP)
    IP20
  • EAN/Gencode
    3245060253547

Logiciels et configurateurs

Logiciels métiers

Formations et services

Services

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref. Désignation.
9 802 55 Kit pièces de rechange pour maintenance de disjoncteur boîtier moulé DPX250
9 802 63 Kit pour isolation des bornes de disjoncteur boîtier moulé DPX250 magnétothermique et électronique
