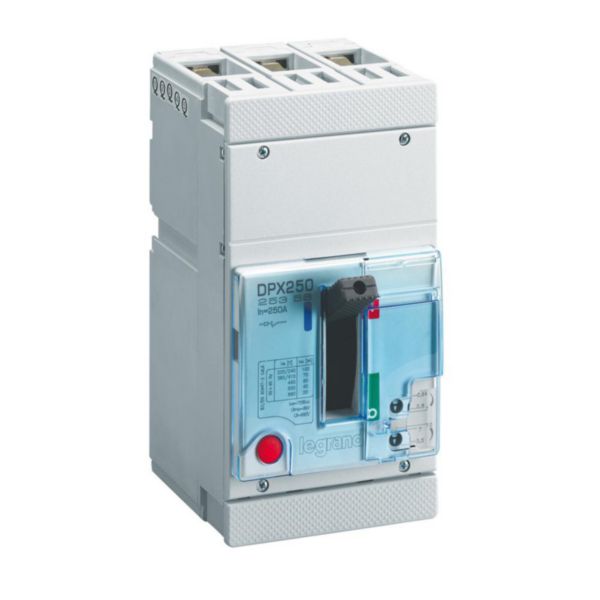

Disjoncteur magnétothermique DPX250 pouvoir de coupure 70kA 400V~ - 3P - 250A

Ref. 0 253 56

DPX IS LEGRAND

2763,00€

Tarif professionnel de référence HThors éco-contribution

DPX, disjoncteur de puissance boîtier moulé, une solution optimale permettant de répondre aux exigences de protection des installations tertiaires et industrielles

Acheter

Ajouter à ma liste

Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
FORMATIONS ET SERVICES
NORMES ET RÉGLEMENTATIONS
PIÈCES DÉTACHÉES

Caractéristiques produit

Disjoncteur de puissance DPX250 à déclencheur magnétothermique
Pouvoir de coupure Icu 70kA (400V~) - 3P - In : 250A
Thermique réglable de 0,64In à 1In - Magnétique réglable de 3,5In à 10In
Reçoit les auxiliaires et les blocs différentiels ou le relais différentiel
Se monte sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2

Les installation

Livré avec :- plages de raccordement pour barres, dispositifs amont ou aval de raccordement pour cosses (largeur 20mm maxi) - cache-vis- plombage pour les réglage

Les utilisation

Disjoncteur de puissance, "boîtier moulé", qui assure la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension

Information sur la gamme

La gamme DPX-IS propose 3 tailles d'interrupteurs-sectionneurs à coupure visible avec des calibres entre 63A et 1600A. Elle offre également un choix de versions permettant de répondre à toutes les exigences : avec ou sans déclenchement et plusieurs types de commande cadenassable, frontale, latérale droite ou latérale gauche pour une intégration parfaite dans les tableaux divisionnaires. Le raccordement est possible avec des barres ou des câbles via les prises avant ou peuvent être équipées de prises arrières. L'intégration dans les coffrets et armoires XL³ est optimal avec des platines et plastrons dédiés pour un montage vertical ou horizontal.

Documentation et conseils de pose

Fiches techniques / Guides métier

F00691FR03_DPX_250_MT.pdf

Notices / Guides mise en œuvre

80002LA.pdf

Caractéristiques techniques

Courant permanent nominal (Iu)

250 A

Tension assignée (Ue)

230-690 V

Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz

70 kA

Réglage de courant du déclencheur de surcharge

150-250 A

Plage de réglage du déclencheur de court-circuit non retardé

875-2500 A

Type de construction de l'appareil

Appareil complet installé dans un boîtier

Protection intégrée contre les mises à la terre accidentelles

Type de raccordement du circuit principal

Raccordement à vis

Adapté à un montage de profilés chapeaux

Montage de profilés chapeaux en option

Relais de signalisation de déclenchement disponible

Avec déclencheur à sous-tension intégré

Nombre de pôles

Position du raccordement de circuit principal

Frontal

Finition de l'élément d'actionnement

Manette / levier

Appareil complet avec unité de protection

Commande motorisée intégrée

Commande motorisée en option

Indice de protection (IP)

IP20

EAN/Gencode

3245060253561

Logiciels et configurateurs

Logiciels métiers

Formations et services

Services

Maintenance des disjoncteurs boîtiers moulés

Normes et réglementations

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
9 802 55	Kit pièces de rechange pour maintenance de disjoncteur boîtier moulé DPX250
Ref.	Désignation.	Voir le produit
9 802 63	Kit pour isolation des bornes de disjoncteur boîtier moulé DPX250 magnétothermique et électronique
