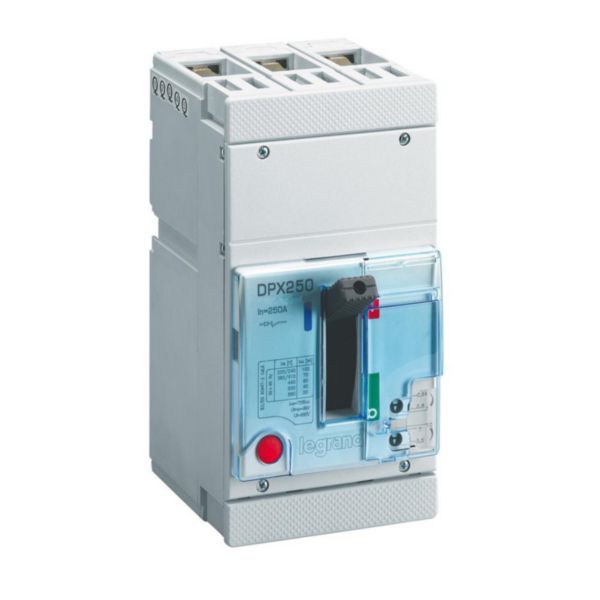

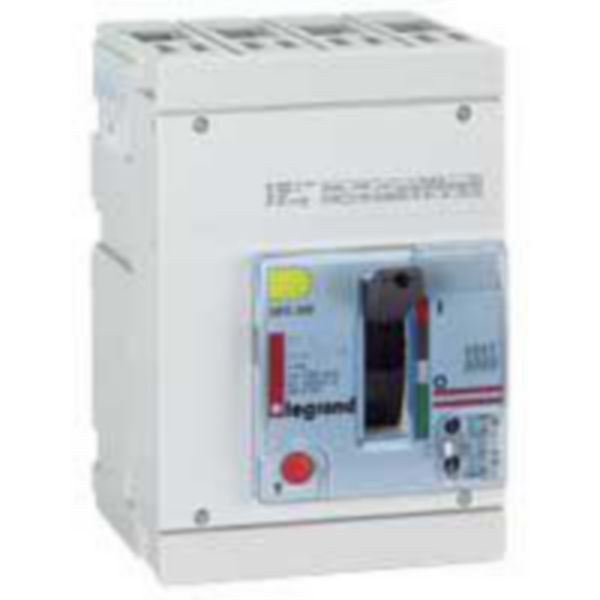

Disjoncteur magnétothermique DPX250 pouvoir de coupure 70kA 400V~ - 4P - 160A

Ref. 0 253 72
DPX³ 250
LEGRAND

DPX, disjoncteur de puissance boîtier moulé, une solution optimale permettant de répondre aux exigences de protection des installations tertiaires et industrielles

4019,00 €

Tarif professionnel de référence HT
hors éco-contribution

Information produit
Produit supprimé

Caractéristiques produit

Disjoncteur de puissance DPX250 à déclencheur magnétothermique
Pouvoir de coupure Icu 70kA (400V~) - 4P - In : 160A
Thermique réglable de 0,64In à 1In - Magnétique réglable de 3,5In à 10In
Reçoit les auxiliaires et les blocs différentiels ou le relais différentiel
Se monte sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2

Les + installation

Livré avec :
- plages de raccordement pour barres, dispositifs amont ou aval de raccordement pour cosses (largeur 20mm maxi)
- cache-vis
- plombage pour les réglage

Les + utilisation

Disjoncteur de puissance, "boîtier moulé", qui assure la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension

Documentation et conseils de pose

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Notice 80002LA

Caractéristiques techniques

Courant permanent nominal (Iu)
160A
Tension assignée (Ue)
230-690V
Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
70kA
Réglage de courant du déclencheur de surcharge
96-160A
Plage de réglage du déclencheur de court-circuit non retardé
560-1600A
Type de construction de l'appareil
Appareil complet installé dans un boîtier
Protection intégrée contre les mises à la terre accidentelles
Non
Type de raccordement du circuit principal
Raccordement à vis
Adapté à un montage de profilés chapeaux
Non
Montage de profilés chapeaux en option
Oui
Relais de signalisation de déclenchement disponible
Oui
Avec déclencheur à sous-tension intégré
Oui
Nombre de pôles
4
Position du raccordement de circuit principal
Frontal
Finition de l'élément d'actionnement
Manette / levier
Appareil complet avec unité de protection
Oui
Commande motorisée intégrée
Non
Commande motorisée en option
Oui
Classe de protection (IP)
IP20
EAN/Gencode
3245060253721
