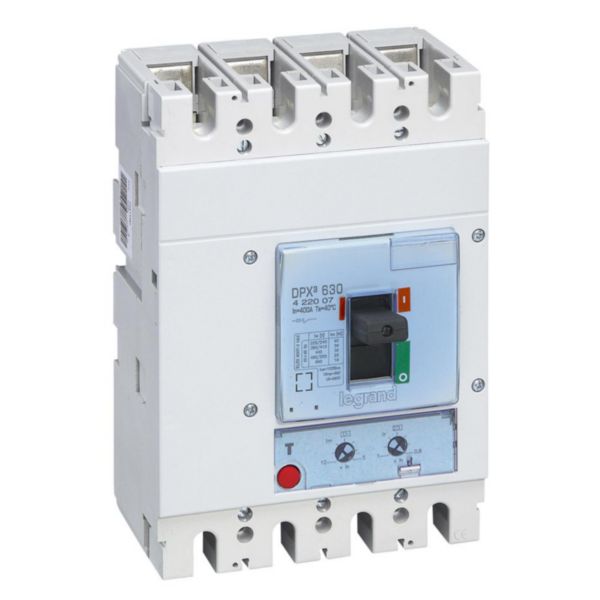

Disjoncteur magnétothermique DPX³630 pouvoir de coupure 36kA 400V~ - 4P - 400A
Ref. 4 220 07
DPX³ LEGRANDDPX³, disjoncteur de puissance "boîtier moulé", une solution optimale permettant de répondre aux exigences de protection des installations tertiaires et industrielles
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Disjoncteur de puissance DPX³630 à déclencheur magnétothermique
- Pouvoir de coupure Icu 36kA (400V~) - 4P - In : 400A
- Version magnétothermique : - thermique Ir réglable de : 0,8In à 1In- magnétique li réglable de : 5In à 10In
- S'équipe avec les auxiliaires et s'associe aux relais différentiels
- Se monte en position verticale, horizontale ou inverseur de sources sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2
Les installation
Livré avec :- vis de fixation, - plages de raccordement pour barres- cloisons de séparation- plombage pour les réglages
Les utilisation
Disjoncteur de puissance, "boîtier moulé", qui assure la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
Information sur la gamme
Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
Documentation et conseils de pose
Caractéristiques techniques
Courant permanent nominal (Iu)
-
400 A
Tension assignée (Ue)
-
220-690 V
Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
-
36 kA
Réglage de courant du déclencheur de surcharge
-
320-400 A
Plage de réglage du déclencheur de court-circuit non retardé
-
2000-4000 A
Type de construction de l'appareil
-
Technique d'encastrement fixe pour appareil encastré
Protection intégrée contre les mises à la terre accidentelles
-
Non
Type de raccordement du circuit principal
-
Raccordement à vis
Adapté à un montage de profilés chapeaux
-
Non
Montage de profilés chapeaux en option
-
Non
Nombre de contacts auxiliaires à deux directions
-
2
Relais de signalisation de déclenchement disponible
-
Oui
Avec déclencheur à sous-tension intégré
-
Oui
Nombre de pôles
-
4
Position du raccordement de circuit principal
-
Frontal
Finition de l'élément d'actionnement
-
Manette / levier
Appareil complet avec unité de protection
-
Oui
Commande motorisée intégrée
-
Non
Commande motorisée en option
-
Oui
Indice de protection (IP)
-
IP30
EAN/Gencode
-
3414970378033
Logiciels et configurateurs
Formations et services
Normes et réglementations
PEP Profil Environnemental Produit
Déclaration constructeur
Directive RoHS
-
Produit conforme à la réglementation
Document de conformité
Réglementation REACH
Prescription
Support d’aide à la prescription
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
