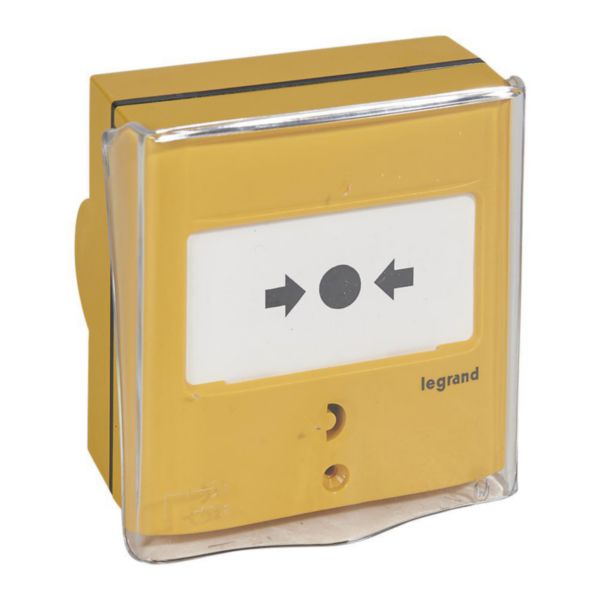

Dispositif de commande d'extinction à 1 contact - IP30 - IK07
Boîtier de couleur jaune
Equipé d’un contact O/F - 5A sous 24V=- 1A sous 48V= - 6A sous 250V~
Equipé de : - 1 membrane déformable réarmable en face avant par outil spécifique livré (référence 038038)- borniers à connexion automatique- 1 volet de protection transparent référence 038097
RAL1032

Les installation

Installation :- en saillie (dimensions avec socle : 90mm x 90mm x 57mm)- en encastrée (dimensions : 90mm x 90mm x 24mm) dans boîte d'encastrement diamètre 67mm- sur goulotte références 010463 ou 010464 (35mm x 105mm ou 50mm x 105mm) avec le support universel référence 010913

Les utilisation

Reçoit les accessoires pour coffrets de sécurité

Recommandations / restrictions d’usages

Devient IP65 avec le kit étanchéité référence 138095
Possibilité d’ajouter un volet transparent référence 038097 (plombable) afin d’éviter les manoeuvres accidentelles
Possibilité d’ajouter en option un indicateur mécanique d’état référence 138093 afin de renforcer ou de compléter la signalisation d’état du DM

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.1159 édition 2022) Page technique (p.1154a édition 2022) Page technique (p.1154 édition 2022)

Notices / Guides mise en œuvre

LE07337AC.pdf

Caractéristiques techniques

Type de signalisation

Extinction (jaune)

Hauteur

90 mm

Largeur

90 mm

Profondeur

57 mm

Système radio

Avec disque en verre

Avec couvercle en papier

Homologation VdS

EAN/Gencode

3414970520456

Normes et réglementations

PEP Profil Environnemental Produit

Fiche PEP (en anglais)

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

À associer

Avec Dispositif de commande d'extinction à 1 contact pour fixation encastrée ou saillie

Kit indicateur mécanique d'état pour renforcer la signalisation des déclencheurs manuels DM
Ref. 1 380 93

45,34 € Tarif professionnel de référence HT

Voir le produit

Ajouter à ma liste

Volet transparent plombable pour déclencheur manuel DM
Ref. 0 380 97

25,02 € Tarif professionnel de référence HT

Voir le produit

Ajouter à ma liste
