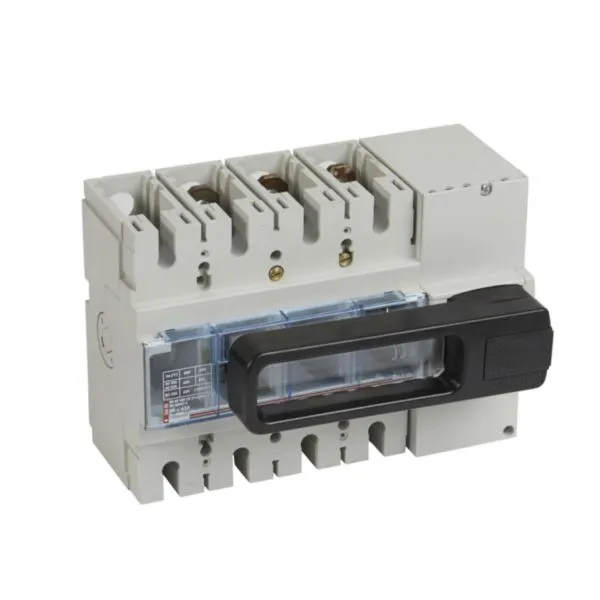

Dpx-is250 3p 63a commande frontale directe

  • Ref. 0 266 00
  • DPX IS
  • LEGRAND

DPX-IS, sectionneur avec déclenchement, à coupure visible pour le sectionnement en sûreté des installations et des lignes électriques

  • Information produit
    Stock Legrand sous 20 jours ouvrés à réception de la commande distributeur
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Caractéristiques produit

Information sur la gamme

Gamme des disjoncteurs DPX-IS : cette gamme a été remplacée par la gamme DPX³-I

Documentation et conseils de pose

Notices / Guides mise en oeuvre

Caractéristiques techniques

  • Finition interrupteur général
    Oui
  • Finition interrupteur de maintenance/réparation
    Oui
  • Finition interrupteur de sécurité
    Oui
  • Finition interrupteur de dispositif d'arrêt d'urgence
    Non
  • Finition de l'inverseur
    Non
  • Tension de fonctionnement nominale max. Ue en CA
    690V
  • Tension de fonctionnement normale (Min-Max)
    230-690V
  • Courant permanent nominal (Iu)
    63A
  • Courant permanent nominal, AC-21, 400 V
    63A
  • Courant nominal de courte durée admissible Icw
    9kA
  • Puissance de fonctionnement nominale, AC-23, 400 V
    25.2kW
  • Intensité de court-circuit nominale conditionnelle Iq
    100kA
  • Nombre de pôles
    3
  • Nombre de contacts auxiliaires à deux directions
    3
  • Commande motorisée en option
    Non
  • Commande motorisée intégrée
    Non
  • Déclencheur voltmétrique en option
    Non
  • Type de construction de l'appareil
    Appareil complet installé dans un boîtier
  • Montage au sol
    Oui
  • Adapté à une fixation frontale à 4 trous
    Oui
  • Adapté à une fixation frontale centrale
    Non
  • Adapté à un montage en distributeur
    Oui
  • Adapté à un montage intermédiaire
    Non
  • Couleur de l'élément d'actionnement
    Noir
  • Finition de l'élément d'actionnement
    Bouton rotatif
  • Verrouillable
    Oui
  • Type de raccordement du circuit principal
    Raccordement à vis
  • Indice de protection (IP), face avant
    IP20
  • EAN/Gencode
    3245060266004
