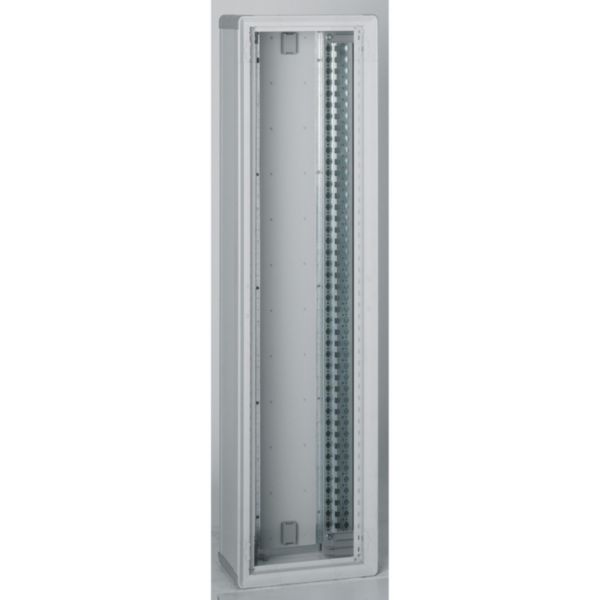

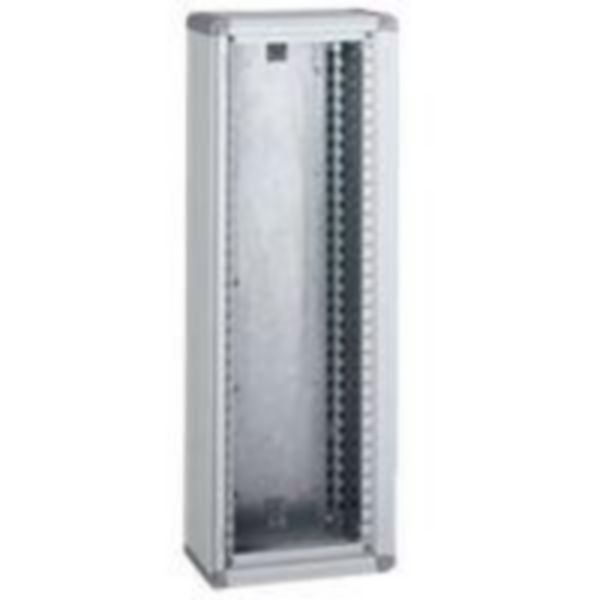

Gaine à câbles externe XL³400 - 1500x310x175mm
XL³400 coffret de distribution IP43 IK08 avec kit et porte - IP40 IK08 avec porte - IP30 IK07 sans porte
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Gaine à câbles externe pour coffret de distribution métal XL³400 à équiper
- Livrée sans socle et porte à commander séparément
- Capacité 24 modules par rangée - RAL7035
- Dimensions :- Hauteur totale : 1500mm- Hauteur plastronnable : 1450mm- Largeur totale : 310mm- Largeur utile : 250mm- Profondeur : 175mm
- Tenue au feu selon IEC 60695-2-11 : 750°C / 5 secondes
Les installation
Livrée à plat avec montants fonctionnels fixés sur le fond, plaque d'entrée de câbles découpable et accessoires de jumelage (horizontal et vertical)
Les utilisation
Enveloppe métal pouvant recevoir les appareils jusqu'à 400A
Recommandations / restrictions d’usages
- Pour installation dans les ERP
Information sur la gamme
De l'armoire de puissance au tableau divisionnaire, l'offre des enveloppes Legrand XL³ s'intègre dans tous les locaux techniques. De nombreuses innovations assurent un montage rapide et sûr, une réelle liberté de configuration et un gain de temps appréciable lors des opérations de maintenance et d'extension. Composée d'une offre : d'armoires de distribution composable XL³ 6300 et XL³ 4000 conçues pour atteindre un IS 333 et une forme 4b grâce à un large choix d'équipements pour atteindre tous les niveaux de formes et tous les IS jusqu'au 333 et avec une adaptation aisée au local technique grâce à 3 profondeurs et 3 largeurs, jumelables côte à côte ou dos à dos, de coffrets et d'armoires de distribution pour tous les projets avec une mise en œuvre facilitée, un volume de câblage optimisé, une accessibilité totale et un large choix d'équipements de types plastrons, platines pour intégration d'appareils de protection et coupure : armoires et coffrets XL³ 800 métal IP 30 à IP 55, armoires et coffrets XL³ 400 isolants IP 30 à IP 43, de coffrets divisionnaires design et prêts à l'emploi XL³ 125 et XL³ 160 isolants, métal ou encastrés.
Documentation et conseils de pose
Fiches techniques / Guides métier
F00249FR-02.pdf Choisir son enveloppe en fonction de son environnementNotices / Guides mise en œuvre
E6943D-03.pdfDocuments & argumentaires commerciaux
A vos côtés sur tous les tableaux : la puissance en tertiaire de proximitéCaractéristiques techniques
Largeur
-
310 mm
Hauteur
-
1500 mm
Profondeur
-
175 mm
Matériau
-
Acier
Qualité du matériau
-
Autre
Finition de la surface
-
Revêtu par poudre
Couleur
-
Gris
Numéro RAL
-
7035
Avec plaque de montage
-
Non
Plaque de montage réglable en profondeur
-
Non
Encastrement mural
-
Non
Fixation sur mât
-
Non
Nombre de portes
-
1
Nombre de serrures
-
1
Adapté à un montage extérieur
-
Non
Toit incliné
-
Non
Finition CEM
-
Non
Avec porte à hublot
-
Non
Avec porte de ventilation
-
Non
Avec porte arrière
-
Non
Résistance aux chocs
-
IK08
Classe de protection (IP)
-
IP43
Degré de protection (NEMA)
-
Autre
EAN/Gencode
-
3245060201289
Logiciels et configurateurs
Normes et réglementations
PEP Profil Environnemental Produit
Directive RoHS
-
Produit hors scope
Document de conformité
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
