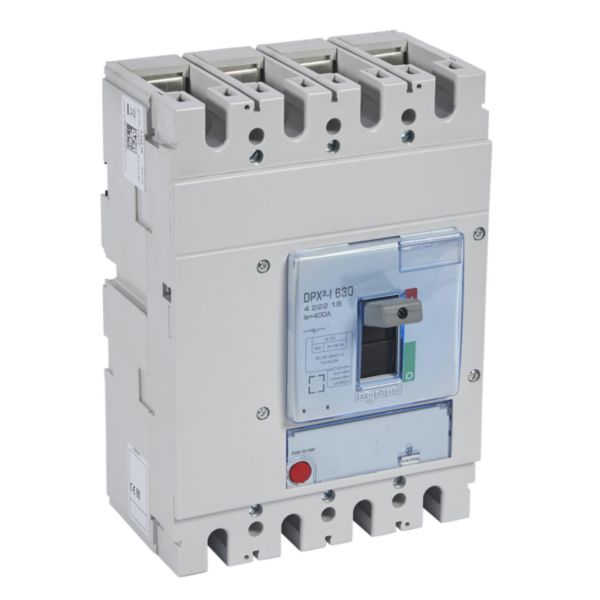

Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.

Documentation et conseils de pose

Pages catalogue & annexes

Tableau de choix (interrupteurs-sectionneurs édition 2022) Page commerciale (p.377 édition 2022)

Fiches techniques / Guides métier

F01958FR01_DPX3_630MT_FRAv3.pdf Guide d'entretien des disjoncteurs et interrupteurs DPX3

Notices / Guides mise en œuvre

LE07062AB.pdf Cahier d'atelier DPX3 630 et 1600

Caractéristiques techniques

Finition interrupteur général

Finition interrupteur de maintenance/réparation

Finition interrupteur de sécurité

Finition interrupteur de dispositif d'arrêt d'urgence

Finition de l'inverseur

Tension de fonctionnement nominale max. Ue en CA

690 V

Tension de fonctionnement normale

220-690 V

Courant permanent nominal (Iu)

400 A

Courant permanent nominal, AC-21, 400 V

400 A

Courant nominal de courte durée admissible Icw

5 kA

Puissance de fonctionnement nominale, AC-23, 400 V

160 kW

Intensité de court-circuit nominale conditionnelle Iq

4 kA

Nombre de pôles

Nombre de contacts auxiliaires à deux directions

Commande motorisée en option

Commande motorisée intégrée

Déclencheur voltmétrique en option

Type de construction de l'appareil

Technique d'encastrement fixe pour appareil encastré

Convient pour montage au sol

Adapté à une fixation frontale à 4 trous

Adapté à une fixation frontale centrale

Adapté à un montage en distributeur

Adapté à un montage intermédiaire

Couleur de l'élément d'actionnement

Gris

Finition de l'élément d'actionnement

Manette / levier

Verrouillable

Type de raccordement du circuit principal

Raccordement à vis

Indice de protection (IP), face avant

IP30

EAN/Gencode

3414970380142

Logiciels et configurateurs

Logiciels métiers

Formations et services

Services

Service maintenance des disjoncteurs boîtiers moulés DPX et DPX3

Normes et réglementations

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Prescription

Support d’aide à la prescription

Fichier 3D Autocad

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
9 802 56	Kit pièces de rechange pour maintenance de disjoncteur boîtier moulé DPX³630
Ref.	Désignation.	Voir le produit
9 802 64	Kit pour isolation des bornes de disjoncteur boîtier moulé DPX³630 et interrupteur-sectionneur DPX-IS630
