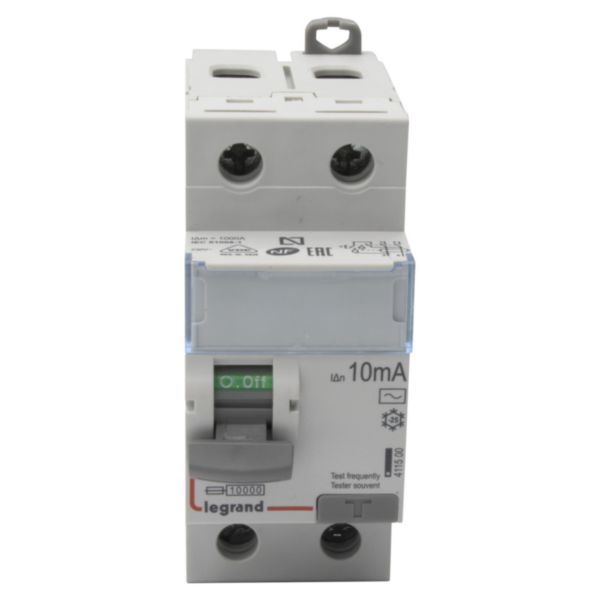

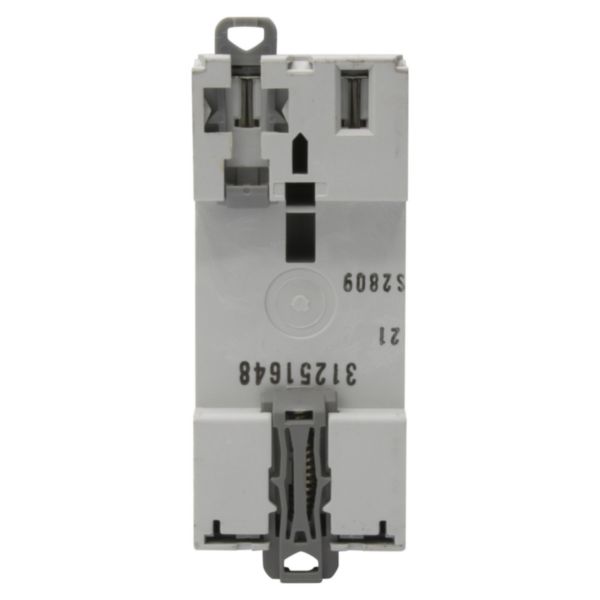

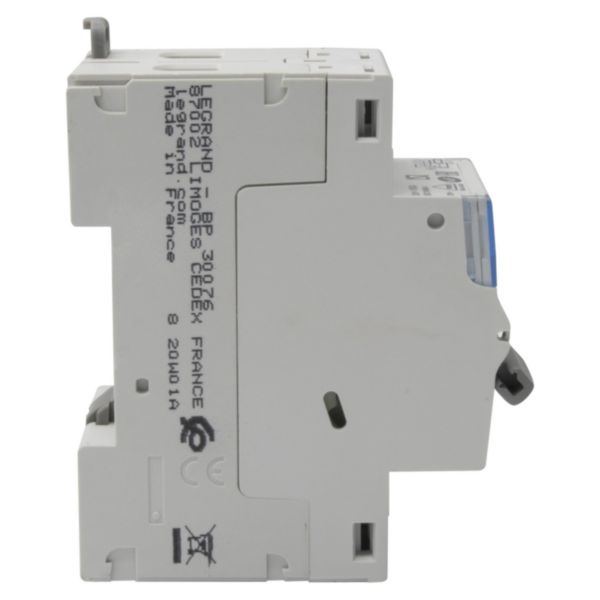

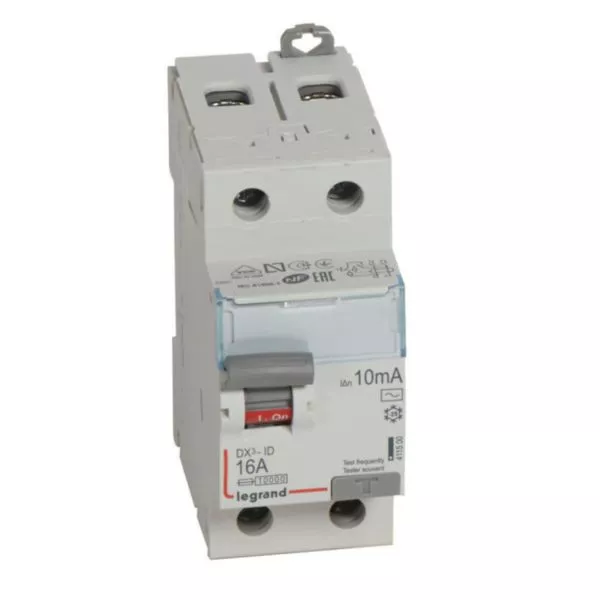

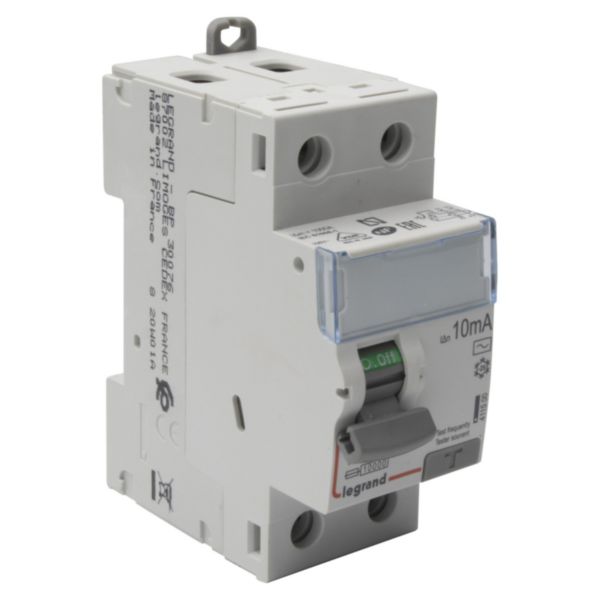

Interrupteur différentiel DX³-ID arrivée haute et départ bas à vis - 2P 230V~ 16A typeAC 10mA - 2 modules

Ref. 4 115 00

DX³ LEGRAND

349,40€

Tarif professionnel de référence HThors éco-contribution

DX³-ID interrupteur différentiel modulaire bipolaire, détecte les fuites de courant dues à des défauts d'isolement coupe immédiatement l'alimentation du circuit concerné lors d'un contact accidentel avec le courant

Acheter

Ajouter à ma liste

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS
PRESCRIPTION

Caractéristiques produit

Interrupteur différentiel DX³ bipolaire 230V~ type AC : détecte les défauts à composante alternative
Arrivée haute et sortie basse par bornes à vis
Intensité nominale 16A - Sensibilité 10mA - 2 modules
Accepte les auxiliaires, les commandes motorisées et les modules de raccordement DX³
Conforme à la norme NF EN 61008-1

Les installation

Equipé de 2 griffes d’accrochage, permettant de remplacer l'appareil au milieu d’une rangée peignée sans déconnecter les autres produits

Les utilisation

Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé - Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge

Recommandations / restrictions d’usages

L’interrupteur différentiel doit être protégé, en amont ou en aval, contre les surcharges par un disjoncteur ou un fusible ayant au maximum la même intensité nominale que l’interrupteur différentiel

Information sur la gamme

En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.464 édition 2022) Page commerciale (p.465 édition 2022) Tableau de choix (tarif à puissance surveillée jusqu'à 240 kVA (tarif jaune) édition 2022) Page technique (p.548 édition 2022) Page technique (filiations des disjoncteurs et cartouches édition 2022)

Fiches techniques / Guides métier

F01316FR-03.pdf

Notices / Guides mise en œuvre

LE03774AB.pdf

Documents & argumentaires commerciaux

A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité

Caractéristiques techniques

Nombre de pôles

Tension assignée (Ue)

230 V

Calibre/courant nominal assigné (In)

16 A

Sensibilité / courant de défaut nominal (IΔn)

0.01 A

Tension d'isolement assignée (Ui)

250 V

Tension assignée de tenue aux chocs (Uimp)

4 kV

Mode de pose

Rail DIN

Type de courant différentiel

Sélectif

Type retardé de courte durée

Résistance de court-circuit (Icw)

10 kA

Tenue au courant de choc

0.25 kA

Type de tension

Avec dispositif de verrouillage

Fréquence

50 Hz

Produits auxiliaires associables

Indice de protection (IP)

IP20

Largeur en nombre de modules

Profondeur d'encastrement

44 mm

Température ambiante en fonctionnement

-25-60 °C

Degré de pollution

Section de raccordement cable souple

0.75-35 mm²

Section de raccordement cable rigide

0.75-50 mm²

Numéro RAL (équivalent)

7035

Antidéflagration

Largeur hors tout

35.6 mm

Hauteur hors tout

94.8 mm

Profondeur/longueur hors tout

77.8 mm

Résistance aux chocs (IK)

IK04

Temperature de stockage

-40-70 °C

Sens de l'alimentation électrique

Par le haut ou le bas

Indication de repérage des bornes de raccordement

Conforme aux tests de mise en service (1000V)

Couleur

Gris

Sans halogène

Type de borne

Borne à vis

Type de connexion

Peigne et câble

Equipé d'un porte étiquette

EAN/Gencode

3245064115001
