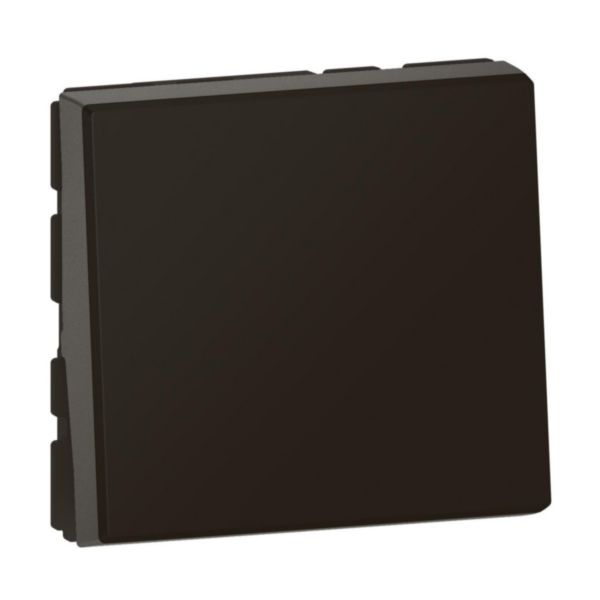

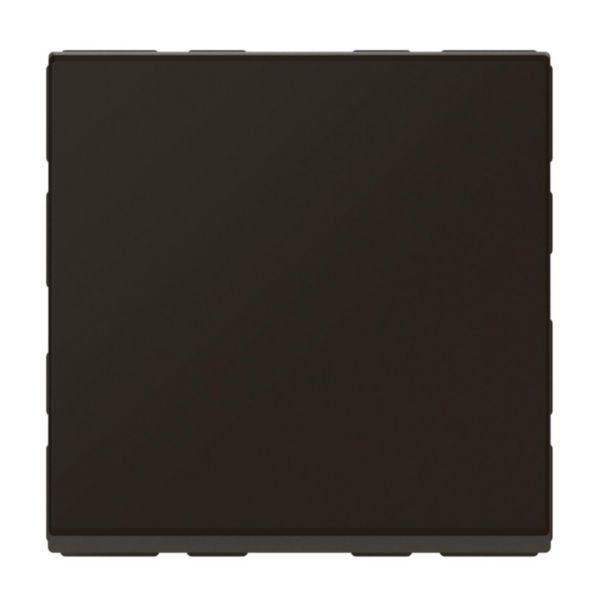

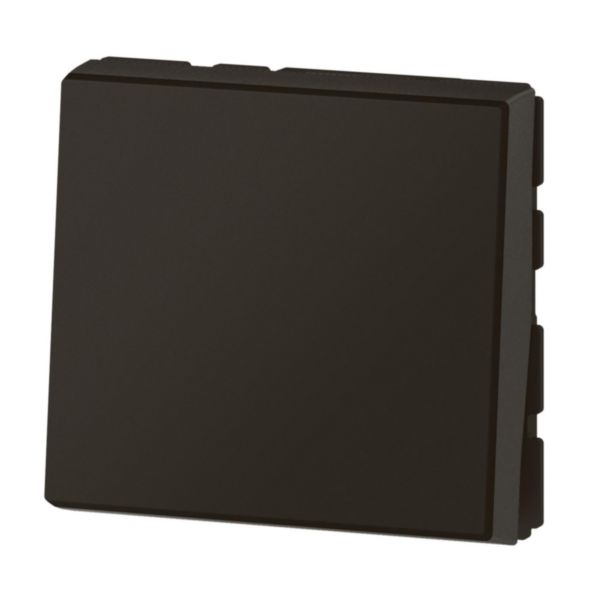

Interrupteur ou va-et-vient 10AX 250V~ Mosaic Easy-Led 2 modules - noir mat

Découvrez les interrupteurs évolutifs Mosaic Easy-Led

Ref. 079111L

Mosaic LEGRAND

13,52€

Tarif professionnel de référence HThors éco-contribution

Mosaic Easy-Led, une commande d'éclairage répondant aux tendances actuelles des bâtiments à compléter d'une plaque de finition et à poser sur tous types de supports

Acheter

Ajouter à ma liste

Produit de vente courante
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS
PRESCRIPTION

Caractéristiques produit

Va-et-vient Mosaic Easy-Led 10AX - 250V~ - À équiper d'un support et d'une plaque Mosaic
Devient :- lumineux avec voyant brochable référence 067686L en 230V ou référence 067687L en 12V, 24V et 48V- témoin avec voyant brochable référence 067685L en 230V ou référence 067689L en en 12V, 24V et 48V
2 modules
Noir mat RAL9017
Repérage des bornes facilitant le câblage - Connexion par bornes automatiques à levier permettant la connexion rapide sans outil

Avantages

Technologie Mosaic Easy-Led : 1 mécanisme permet de faire une fonction à voyant ou standard
Le nouveau design à perception ultra fine s'accorde avec la plaque de finition Mosaic pour créer une signature unique
Une teinte et une finition mate particulièrement adaptée dans les lieux sombres comme les cinémas et théâtres - Le mécanisme sait rester discret dans l'obscurité en ne reflétant pas les éventuels rayons lumineux

Les installation

Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie, goulotte, colonne etc) - Plus de confort et de rapidité de câblage grâce à l'encombrement réduit et leviers de bornes automatiques ergonomiques

Les utilisation

L'ergonomie et la finition du doigt Mosaic Easy-Led facilite manipulation et entretien de la fonction au quotidien

Recommandations / restrictions d’usages

Usage en intérieur uniquement

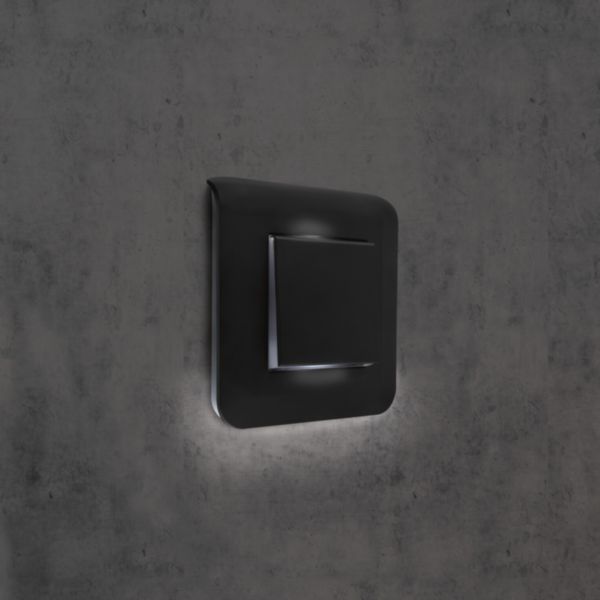

Permet de transformer un interrupteur simple en interrupteur témoin ou lumineux par l’ajout du voyant

Information sur la gamme

Pour les bâtiments tertiaires et résidentiels, Mosaic™ est la réference de l'appareillage avec plus de 250 fonctions disponibles, une offre esthétique, fiable, stockée partout et rapide à installer. Mosaic™, c'est avant tout un mécanisme au format 45 x 45, composable dès 1 module, à poser et à installer sur tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...L'esthétique de Mosaic évolue pour répondre aux tendances actuelles des bâtiments, avec des larges chanfreins sur la plaque de finition apportant dynamisme et légèreté pour sublimer le produit et un rappel bi-matière sur les doigts des interrupteurs et poussoirs pour faire écho à la plaque et sublimer les fonctions lumineuses. Disponible en 3 finitions : blanc brillant, alu, noir mat, blanc antimicrobien pour les environnements exigeants alliant hygiène et esthétique. Les innovations telles que Mosaic Easy-Led (1 mécanisme unique qui devient lumineux ou témoin avec un voyant à brocher) ou Mosaic Link (les prises à raccordement latéral d'un simple geste) font de cette gamme d'appareillage un atout pour les installateurs.

Documentation et conseils de pose

Pages catalogue & annexes

Tableau de choix (p.876 édition 2022) Page commerciale (p.892 édition 2022)

Fiches techniques / Guides métier

F02937FR-01.pdf

Documents & argumentaires commerciaux

Appareillage électrique Mosaic™ : le choix de la référence

Caractéristiques techniques

Type de commutation

Va-et-vient

Type de commande

Autre

Composition

Appareil modulaire pour interrupteur résidentiel et tertiaire

Nombre de modules (construction modulaire)

Interrupteur à bouton-poussoir

Nombre de bascules d'actionnement

Mode de pose

Support de module

Type de fixation

À clipser

Avec cadre/support de montage

Matériau

Plastique

Qualité du matériau

Thermoplastique

Sans halogène

Traitement antibactérien

Type de traitement de la surface

Non traité

Finition de la surface

Brillant

Couleur

Anthracite

Numéro RAL (équivalent)

9017

Zone de texte/surface d'inscription

Voyant

Fonction d'éclairage

Autre

Type d'éclairage

Autre

Adapté à la classe de protection (IP)

IP31

Indice de protection contre les chocs (IK)

IK04

Tension nominale

250 V

Calibre/courant nominal assigné (In)

10 A

Courant de commutation pour lampes fluorescentes

10 AX

Contact de report

Type de connexion

Autre

Interrupteur de chauffage

Interrupteur de machine à laver

Largeur d'appareil

45 mm

Hauteur d'appareil

45 mm

Profondeur d'appareil

36.5 mm

Profondeur d'encastrement

24 mm

Profondeur min. de la boîte d'encastrement

30 mm

Compatible avec Apple HomeKit

Compatible avec Google Assistant

Compatible avec Amazon Alexa

Compatible IFTTT

Temperature d'utilisation /d'installation

-5-50 °C

Temperature de stockage

-10-70 °C

Type de tension

Fréquence d'alimentation

50-60 Hz

Indication de repérage des bornes de raccordement

Capacité des bornes

2.5-2.5 mm²

Section de câble

2.5-2.5 mm²

EAN/Gencode

3414971579064

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Configurateurs

Configurateur mon-interrupteur.fr

Normes et réglementations

Certificats et agréments

NF-NF012_2275/A1

PEP Profil Environnemental Produit

LGRP-01024-V01.01-FR.pdf

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Prescription

Support d’aide à la prescription

Fichier 3D Autocad
