- Interrupteur-sectionneur DPX-IS250 à déclenchement avec commande frontale - 3P - 160A
Interrupteur-sectionneur DPX-IS250 à déclenchement avec commande frontale - 3P - 160A
Ref. 0 266 32

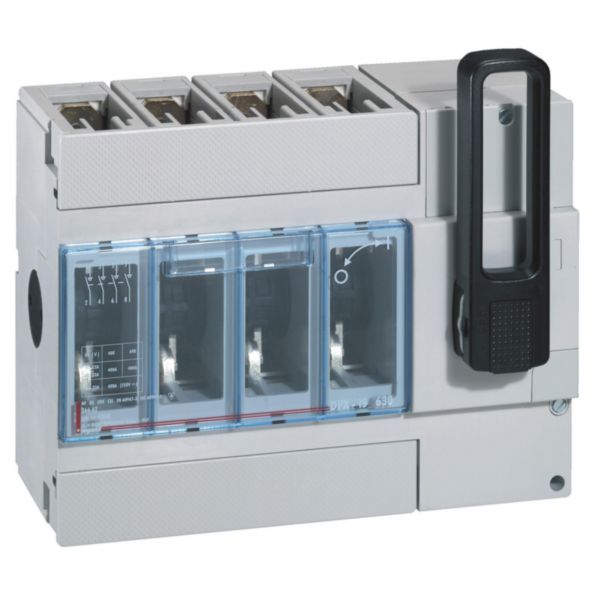

DPX-IS LEGRANDDPX-IS, sectionneur avec déclenchement, à coupure visible pour le sectionnement en sûreté des installations et des lignes électriques
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Interrupteur-sectionneur DPX-IS250 à déclenchement avec commande frontale
- 3P - 160A - Reçoit les auxiliaires électriques - Le contact référence 026160 peut être contact auxiliaire d'alarme ou de précoupure selon la position de montage - Peut être associé à un relais différentiel à tore séparé, livré sans déclencheur
- Livré avec cache-vis - Raccordement par bornes à cage
- Se monte sur rail symétrique ou sur platine dans les coffrets ou armoires XL³
- Conforme à la norme NF IEC 60947-3 - Catégorie d'emploi AC23A
Les installation
Fonction cadenassage intégrée dans la poignée
Les utilisation
Assure la coupure en charge par sectionnement visible et action positive des contacts
Information sur la gamme
La gamme DPX-IS propose 3 tailles d'interrupteurs-sectionneurs à coupure visible avec des calibres entre 63A et 1600A. Elle offre également un choix de versions permettant de répondre à toutes les exigences : avec ou sans déclenchement et plusieurs types de commande cadenassable, frontale, latérale droite ou latérale gauche pour une intégration parfaite dans les tableaux divisionnaires. Le raccordement est possible avec des barres ou des câbles via les prises avant ou peuvent être équipées de prises arrières. L'intégration dans les coffrets et armoires XL³ est optimal avec des platines et plastrons dédiés pour un montage vertical ou horizontal.
Documentation et conseils de pose
Pages catalogue & annexes
- Tableau de choix (interrupteurs-sectionneurs édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (dimensions édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.375 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.374 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F00697FR-02.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice Y2376B Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Finition interrupteur général Oui
- Finition interrupteur de maintenance/réparation Oui
- Finition interrupteur de sécurité Oui
- Finition interrupteur de dispositif d'arrêt d'urgence Oui
- Finition de l'inverseur Non
- Tension de fonctionnement nominale max. Ue en CA 690 V
- Tension de fonctionnement normale 230-690 V
- Courant nominal 160 A
- Courant permanent nominal, AC-21, 400 V 160 A
- Courant nominal de courte durée admissible Icw 9 kA
- Puissance de fonctionnement nominale, AC-23, 400 V 64 kW
- Intensité de court-circuit nominale conditionnelle Iq 100 kA
- Nombre de pôle(s) 3
- Nombre de contacts auxiliaires à deux directions 3
- Commande motorisée en option Non
- Commande motorisée intégrée Non
- Déclencheur voltmétrique en option Oui
- Type de construction de l'appareil Appareil complet installé dans un boîtier
- Convient pour montage au sol Oui
- Adapté à une fixation frontale à 4 trous Oui
- Adapté à une fixation frontale centrale Non
- Adapté à un montage en distributeur Oui
- Adapté à un montage intermédiaire Non
- Couleur de l'élément d'actionnement Noir
- Finition de l'élément d'actionnement Bouton rotatif
- Verrouillable Oui
- Type de raccordement du circuit principal Raccordement à vis
- IP IP20
- EAN/Gencode 3245060266325
Normes et réglementations
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
Support d’aide à la prescription
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
