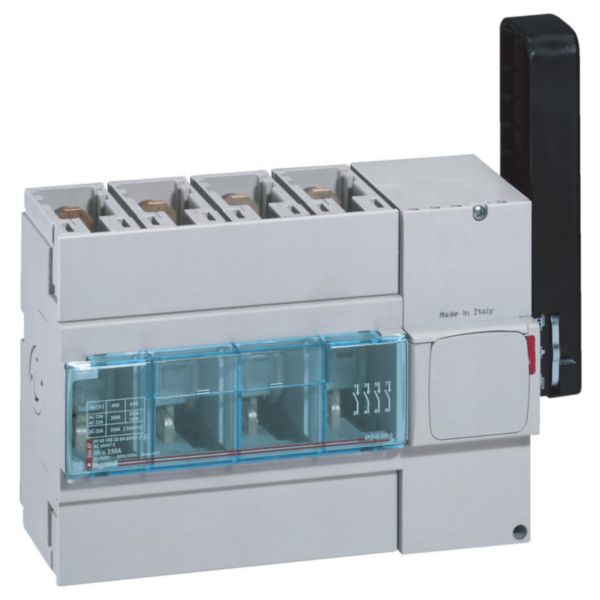

Interrupteur-sectionneur DPX-IS250 à déclenchement avec commande latérale droite - 3P - 100A

Ref. 0 266 41
DPX IS
LEGRAND

DPX-IS, sectionneur avec déclenchement, à coupure visible pour le sectionnement en sûreté des installations et des lignes électriques

737,30 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Interrupteur-sectionneur DPX-IS250 à déclenchement avec commande latérale droite
3P - 100A - Reçoit les auxiliaires électriques - Le contact référence 026160 peut être contact auxiliaire d'alarme ou de précoupure selon la position de montage - Peut être associé à un relais différentiel à tore séparé, livré sans déclencheur
Livré avec cache-vis - Raccordement par bornes à cage
Se monte sur rail symétrique ou sur platine dans les coffrets ou armoires XL³
Conforme à la norme NF IEC 60947-3 - Catégorie d'emploi AC23A

Les + installation

Fonction cadenassage intégrée dans la poignée

Les + utilisation

Assure la coupure en charge par sectionnement visible et action positive des contacts

Information sur la gamme

La gamme DPX-IS propose 3 tailles d'interrupteurs-sectionneurs à coupure visible avec des calibres entre 63A et 1600A. Elle offre également un choix de versions permettant de répondre à toutes les exigences : avec ou sans déclenchement et plusieurs types de commande cadenassable, frontale, latérale droite ou latérale gauche pour une intégration parfaite dans les tableaux divisionnaires. Le raccordement est possible avec des barres ou des câbles via les prises avant ou peuvent être équipées de prises arrières. L'intégration dans les coffrets et armoires XL³ est optimal avec des platines et plastrons dédiés pour un montage vertical ou horizontal.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Notice Y2376B

Documents & argumentaires commerciaux

Logiciels et configurateurs

Logiciels métiers

Formations et services

Formations

Prescription

Support d’aide à la prescription

026627.dwg

Engagement RSE & Respect des normes et réglementations

Substances réglementées

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.
9 802 58	Kit pièces de rechange pour maintenance interrupteur sectionneur DPX-IS250
9 802 66	Kit pièces de rechange pour maintenance commande rotative latérale interrupteur-sectionneur DPX-IS250 et DPX-IS630

Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
