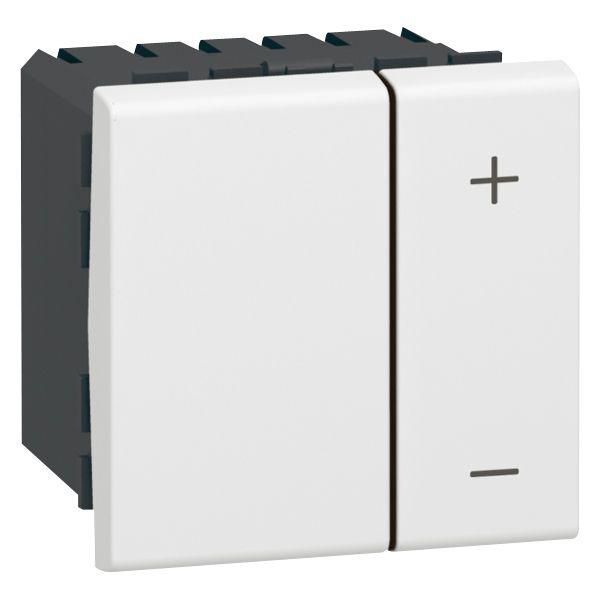

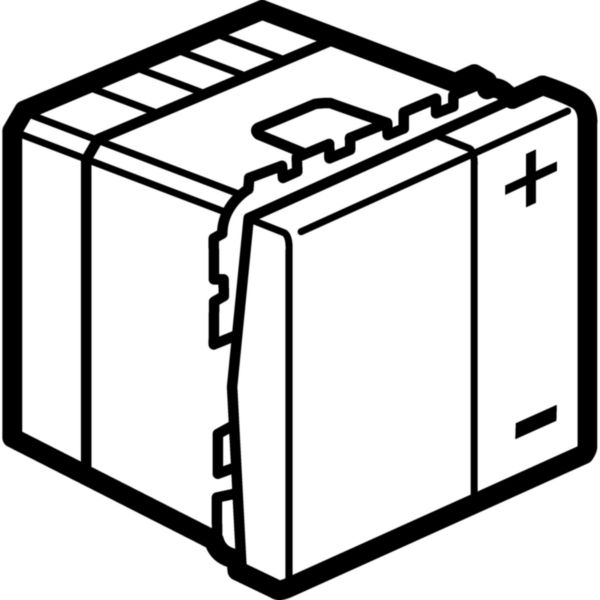

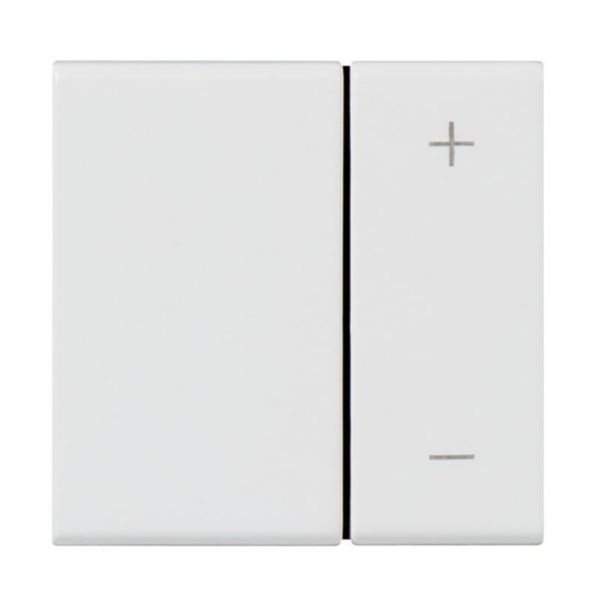

Interrupteur variateur basique 2 fils Mosaic 2 modules - blanc
Ref. 0 784 05
Mosaic LEGRANDMosaic, un variateur répondant aux tendances actuelles des bâtiments à compléter d'une plaque de finition et à poser sur tous types de supports
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Variateur basique 2 fils sans neutre Mosaic - À équiper d'un support et d'une plaque Mosaic
- 2 modules - Blanc RAL9003 finition brillante
- Permet la commande et la variation de tous types de lampes :- Halogène TBT à ballast ferromagnétique ou électronique de type inductif : 40VA à 600VA- Halogène 230V : 40W à 600W- Incandescent : 40W à 600W
- Allume et éteint la lumière de façon progressive
- Peut s'associer à un ou plusieurs boutons poussoirs non lumineux, chaque bouton poussoir permettant alors les fonctions marche/arrêt et variation
Les installation
Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie, goulotte, colonne etc)
Les utilisation
Intègre la fonction mémoire de niveau : la lumière s'allume au niveau d'éclairement fixé avant la dernière extinction
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
Information sur la gamme
Pour les bâtiments tertiaires et résidentiels, Mosaic™ est la réference de l'appareillage avec plus de 250 fonctions disponibles, une offre esthétique, fiable, stockée partout et rapide à installer. Mosaic™, c'est avant tout un mécanisme au format 45 x 45, composable dès 1 module, à poser et à installer sur tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...L'esthétique de Mosaic évolue pour répondre aux tendances actuelles des bâtiments, avec des larges chanfreins sur la plaque de finition apportant dynamisme et légèreté pour sublimer le produit et un rappel bi-matière sur les doigts des interrupteurs et poussoirs pour faire écho à la plaque et sublimer les fonctions lumineuses. Disponible en 3 finitions : blanc brillant, alu, noir mat, blanc antimicrobien pour les environnements exigeants alliant hygiène et esthétique. Les innovations telles que Mosaic Easy-Led (1 mécanisme unique qui devient lumineux ou témoin avec un voyant à brocher) ou Mosaic Link (les prises à raccordement latéral d'un simple geste) font de cette gamme d'appareillage un atout pour les installateurs.
Documentation et conseils de pose
Pages catalogue & annexes
- Tableau de choix (p.878 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.898 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (tableau de charge édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.896 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F00483FR-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F00483EN-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice 0064JC3-01 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Composition Appareil modulaire pour interrupteur résidentiel et tertiaire
- Nombre de modules 2
- Contrôle d'app via Bluetooth Non
- Cablage en série Non
- Type de charge Charge inductive
- Commande auxiliaire possible Oui
- Mémoire de valeurs de luminosité Oui
- Utilisable avec un bouton-poussoir Oui
- Utilisable avec un détecteur de mouvement Non
- Utilisable avec un détecteur de présence Non
- Utilisable avec un interrupteur temporisé/minuteur Non
- Commande radio possible Non
- Commande infrarouge possible Non
- Mode de pose Support de module
- Type de fixation Fixation avec vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Finition Laqué / peint
- Finition de la surface Brillant
- Couleur Blanc
- Numéro RAL (équivalent) 9003
- Transparent Non
- Adapté à la classe de protection (IP) IP40
- Résistance aux chocs (IK) IK02
- Tension nominale (Un) 240-240 V
- Fréquence 47-63 Hz
- Tension de commande 90-254 V
- Puissance nominale charge ohmique/résistive 40-600 W
- Type de connexion Borne à vis
- Section de câble 1.5-2.5 mm²
- Largeur d'appareil 45 mm
- Hauteur d'appareil 45 mm
- Profondeur d'appareil 33 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Profondeur d'encastrement 33 mm
- Temperature d'utilisation /d'installation -5-35 °C
- Temperature de stockage -10-70 °C
- Type de tension AC
- Conforme aux tests de mise en service (1000V) Non
- EAN/Gencode 3245060784058
Logiciels et configurateurs
Normes et réglementations
Certificats et agréments
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Ref. | Désignation. | Voir le produit |
9 803 84 | Doigt blanc pour maintenance de variateur Mosaic 2 modules |
