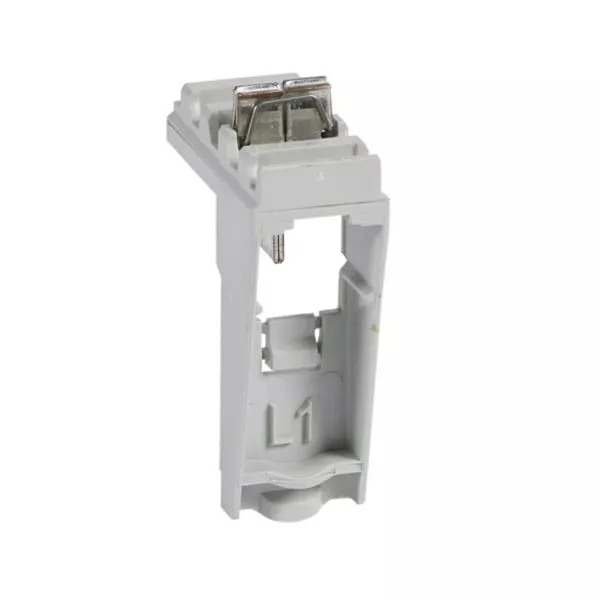

Jeu de 10 modules de connexion L1 HX³ pour connexion des appareils modulaires sur le répartiteur référence 404668
- Ref. 4 052 47
- HX³
- LEGRAND
HX³, répartition horizontale optimisée, module de connexion pour répartiteur de rangée 125A pour équipement dans coffrets et armoires XL³
41,32 €
Tarif professionnel de référence HT
hors éco-contribution
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Module de connexion pour appareils modulaires sur répartiteur de rangée HX² 80A ou 125A
- Jeu de 10 modules de connexion L1
Les + utilisation
Permet la connexion et la déconnexion automatique des appareils modulaires sur le répartiteur de rangée HX³ 80A ou 125A
Documentation et conseils de pose
Page catalogue et annexes
- Pages catalogue XL3 HP Répartition Distribution de l'énergie (édition 2025) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Pages catalogue XL3 HP Répartition Tertiaire de proximité (édition 2025) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.412 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.413 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.419 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F02838FR-01.pdf (français) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F02030EN-05 (Horizontal dispatcher HX3 plug)_v0.pdf (anglais) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F02838EN-01.pdf (anglais) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F02030FR-05 (Répartiteur hor HX3 plug)_v0.pdf (français) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- legrand-cahier-atelier-xl3-hp-160.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- legrand-cahier-atelier-xl3-hp-630.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Concevoir vos tableaux avec la suite logiciels XLPro4 6300 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- XL3 HP, redéfinir la puissance : découvrez l'offre Distribution de l'énergie Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- XL3 HP, redéfinir la puissance : découvrez l'offre Tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Concevoir vos tableaux avec la suite logiciels XLPro4 400 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Nombre de phases 1
- Nombre de pôles 1
- Adapté au nombre d'appareils 1
- Largeur en nombre de modules 1
- Courant permanent nominal (Iu) 80A
- Finition du raccordement électrique Fourchette
- Isolé Oui
- Tension de fonctionnement nominale max. Ue 400V
- Adapté à des appareils équipés d'un conducteur N Non
- Adapté à des appareils équipés d'un commutateur auxiliaire Non
- Couleur Gris
- EAN/Gencode 3414970640765
