Nouveauté

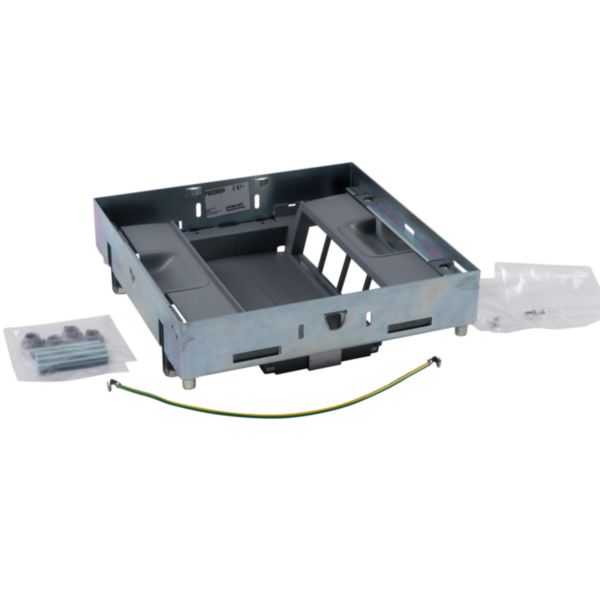

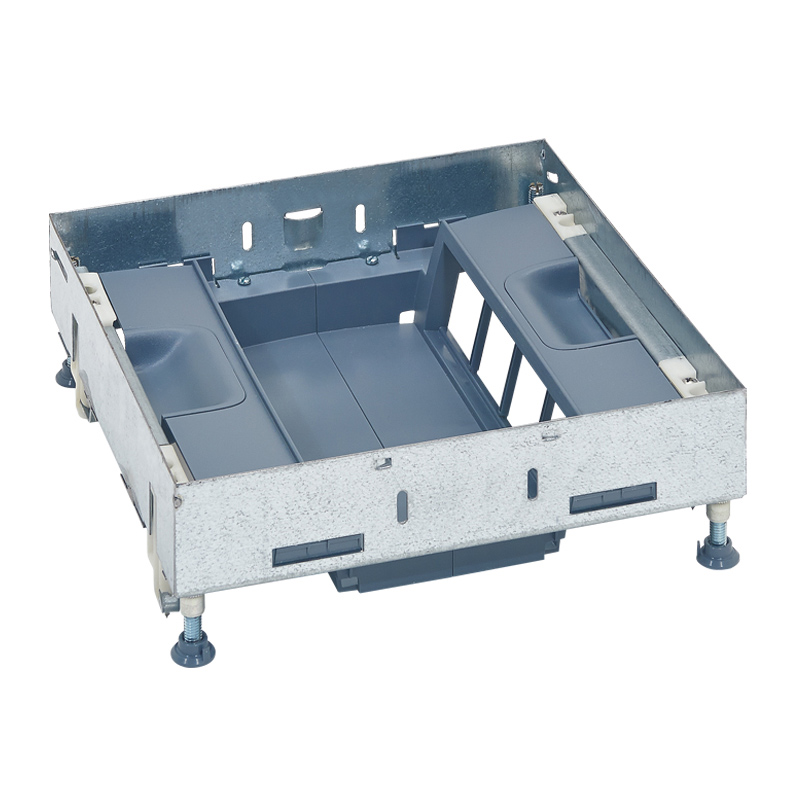

Kit de 2 supports verticaux fixes 2x8m pour boîte d'encastrement 16/24m
Ref. PW28654
Logix PLANET WATTOHMKit supports d'appareillage en courant fort/faible des différents postes de travail (prises électriques, audio-video et VDI)
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Le montage vertical de l'appareillage apporte une solution idéale en cas de faible profondeur du sol (à partir de 80mm) car il permet de brancher tous types de fiches (y compris les fiches droites). Particulièrement adapté en rénovation.
- Supports compatibles avec les gammes d'appareillage planet wattohm Logix.
- Equipé de quatre pieds réglables en hauteur jusque 122mm. Au-delà, utiliser l'accessoire réf PW28601 (maxi 300mm)
- Cadre du kit en acier galvanisé pour la protection contre la corrosion.
- Les supports d'appareillage répondent à la norme IEC/EN 60670-23. De plus, avec couvercle de la boîte fermé, ils offrent un degré de protection IP24 (pas de risque de contact digital sur les raccordements électriques, et protection contre les projections d'eau)
Avantages
- Une gamme universelle disponible en trois tailles, adaptée à tous types de sol (planchers techniques, chapes béton) et évolutive car munie de supports d'appareillages communs (une boîte de sol standard peut devenir affleurante sans décâbler les prises).
- Equipée de quatre griffes de fixation pour verrouiller son cadre au plancher, la boîte de sol affleurante peut même ainsi être installée dans un plancher technique.
Les installation
Boîte de sol à composer : s'adapte au besoin (type d'installation, nombre de modules, finitions), donne du temps de réflexion, préserve les produits durant la progression du chantier (on ne les installe qu'aux derniers moments)
Les utilisation
S'adapte à l'environnement qui l'entoure grâce aux possibilités de choix du couvercle à lui associer : métal finition Inox ou métal finition laiton.
Recommandations / restrictions d’usages
- Usage en intérieur uniquement.
Information sur la gamme
Spécialiste des canalisations électriques, Planet Wattohm propose des solutions innovantes dédiées aux installateurs et professionnels du bâtiment tertiaire. Conçues pour répondre précisément aux besoins du secteur, les goulottes électriques LOGIX de Planet Wattohm s’intègrent parfaitement dans les environnements où les besoins en mobilité, en communication sont importants. S’adaptant à tout type d’espaces tertiaires, l'association goulotte PVC + appareillage électrique imaginée par Planet Wattohm est d’installation facile et rapide grâce à son système de clippage direct permettant de recevoir prises et appareillage. Élaboré avec des composants fiables et pérennes, le système LOGIX permet en plus de faire l’économie d’opérations de maintenance sur toute l’installation électrique. Planet Wattohm propose une offre complète de solutions pour faciliter l’alimentation du poste de travail par le sol, en vertical ou en périmétrique. Les goulottes électriques LOGIX sont conçues pour acheminer les courants forts et faibles dans les installations périmétriques (en plinthe ou en allège).
Documentation et conseils de pose
Pages catalogue & annexes
- page commerciale (p.296 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03340FR-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03343FR-03.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE09681BA-07 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Nombre d'appareils encastrables 12
- Nombre d'entrées de conduit 8
- Longueur 264 mm
- Largeur 264 mm
- Profondeur 80 mm
- Modèle Forme de support
- Type de montage appareil d'installation Encoche
- Nombre de délestages de traction 4
- Matériau Autre
- EAN/Gencode 3271784151340
Normes et réglementations
Directive RoHS
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
À associer
Avec Kit de 2 supports verticaux fixes 2x8m pour boîte d'encastrement 16/24m
Boîte d'encastrement Logix réglable pour sol béton (épaisseur à partir de 55mm)
Ref. PW28500
Boîte d'encastrement auto-ajustable 16/24m
Ref. PW28524
Couvercle pour boîte affleurante métal en finition laiton 16/24m
Ref. PW28923
Plaque en finition laiton pour boîte affleurante 16/24m
Ref. PW28793
Couvercle pour boîte affleurante métal en finition inox 16/24m
Ref. PW28921
Plaque en inox pour boîte affleurante 18/24m
Ref. PW28791
Kit de 2 isolateurs 8m pour supports verticaux boîte standard 16/24m
Ref. PW28528
Plaque d'adaptation de la boîte d'encastrement Logix pour une boîte de sol capacité 16M vertical ou 24M horizontal
Ref. PW28503
