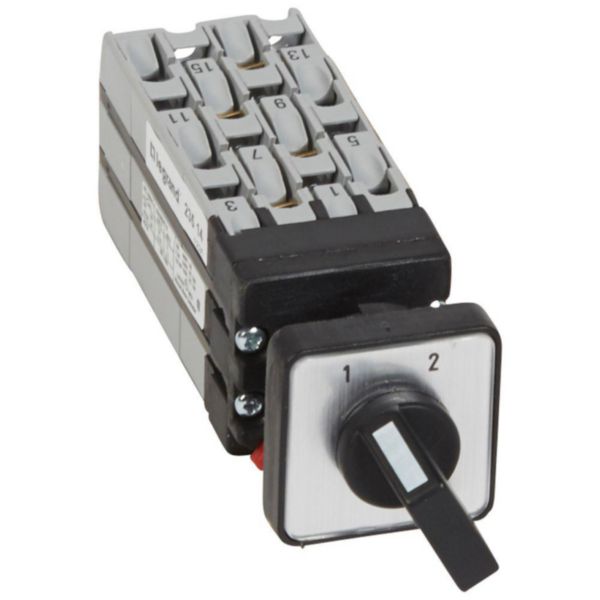

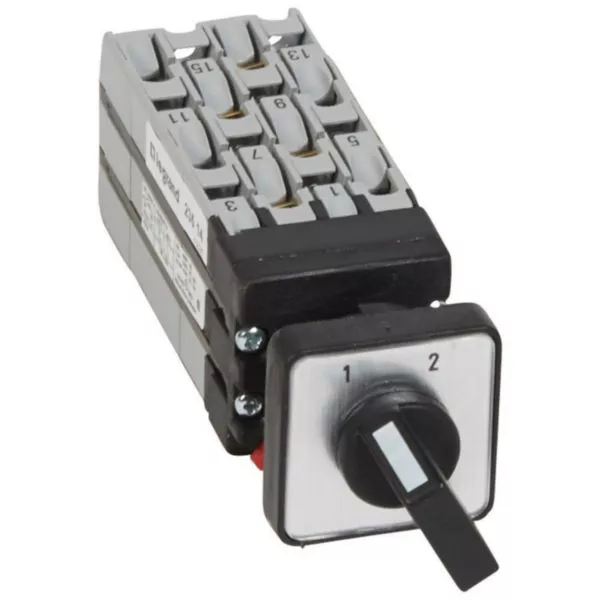

Mini-commutateur à cames inverseur sans position arrêt
Manette - 4 pôles - Gamme mini-com - Valeur maximum en AC21 : 10A - 8 contacts à ouverture positive et double coupure des pôles - Fixation centrale Ø22mm sur porte
Présentation : plastron alu avec marquage et manette gris et noir pour les appareils à manette, têtes de commande à manette et à clé (clé n° 455) sans plastron et sans étiquette
IP65 à l'avant de l'enveloppe - IP2X à l'arrière de l'enveloppe
Conforme aux normes IEC EN 60947-3 - Agréé UL - CSA (USA - Canada)

Les installation

Montage sur portes d'enveloppes par fixation centrale Ø16mm et Ø22mm

Les utilisation

Permet de sélectionner et de changer l'état des circuits dans lesquels il est intégré - Permet de visualiser l'état de l'équipement en fonction de la position de la manette

Recommandations / restrictions d’usages

Encombrement réduit pour gain de place dans les installations

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.290 édition 2022) Page technique (caractéristiques techniques édition 2022) Page commerciale (p.292 édition 2022)

Fiches techniques / Guides métier

F00261FR00.pdf

Notices / Guides mise en œuvre

096896000-A.pdf

Caractéristiques techniques

Finition du commutateur

Commutateur multi-positions

Nombre de pôles

Tension de fonctionnement nominale max. Ue en CA

400 V

Courant permanent nominal Iu

10 A

Nombre de positions de commutation

Avec position 0

Avec retour automatique à la position 0

Type de construction de l'appareil

Appareil encastré

Adapté à une fixation sur sol

Adapté à une fixation frontale

Appareil complet dans un boîtier

Finition de l'élément d'actionnement

Manette / levier

Taille du panneau frontal

30 x 30 mm

Classe de protection (IP), face avant

IP65

EAN/Gencode

3245060235147

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité
