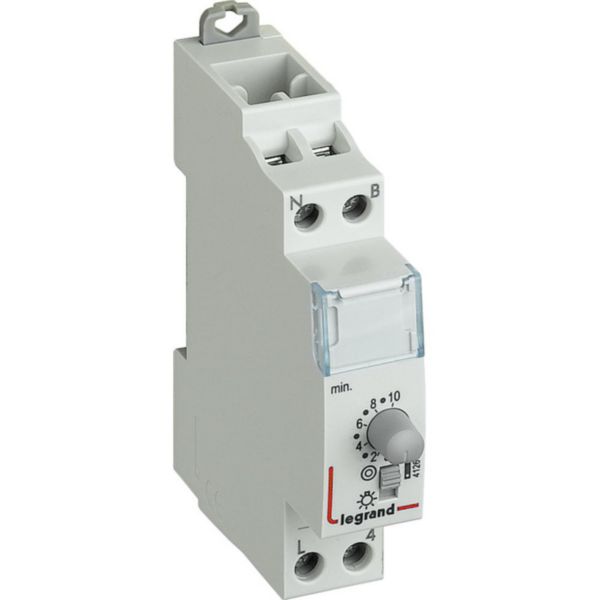

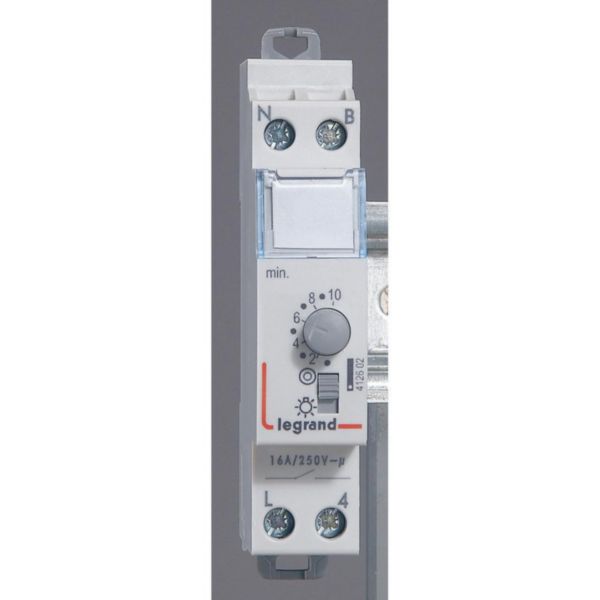

Minuterie modulaire 230V~ 50Hz et 60Hz - sortie 16A 250V~ - 1 module
Ref. 4 126 02
Lexic LEGRANDMinuterie modulaire pour contrôle de l'éclairage depuis un tableau électrique
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Minuterie électronique 230V~ - 50Hz à 60Hz - 1 module 17,5mm
- Sortie 16A - 250V~ - μ cos ϕ = 1
- Pour charges :- 3680W incandescence- 3680W halogène - 230V~- 2000VA fluo compensé série- 1000VA fluo compensé parallèle maximum 70μF- 1000VA fluocompact- 1000W lampe LED
- Temporisation réglable de 0,5 minutes à 10 minutes - Contact marche forcée manuelle - Recyclable
- Admet un nombre illimité de poussoirs non lumineux ou 50 poussoirs lumineux au maximum avec voyant néon à 1mA maximum
Avantages
- Autoprotection en cas de poussoir bloqué
Les installation
Accepte le passage du peigne d'alimentation - Fonctionnement en 3 fils ou 4 fils reconnus automatiquement par la minuterie
Les utilisation
Assure la mise en marche d'un circuit d'éclairage pendant un temps déterminé - Particulièrement adaptée pour les lampes fluo compactes et lampes LED
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.556 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- 292552-02.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Chiffrez vous-même vos tableaux en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Fonction Électronique
- Mode de pose Rail DIN
- Largeur en nombre de modules 1
- Profondeur d'encastrement 70 mm
- Nombre de contacts en tant que contacts à fermeture 1
- Tension de commande 1 230-230 V
- Type de tension de commande 1 AC
- Fréquence de tension de commande 1 50-60 Hz
- Courant de commutation assigné 16 A
- Courant de commutation max. (cos phi = 0,6) 13 A
- Retardement du déclenchement 0.5-10 min
- Contact à poussoir courant de lampe à effluves 50 mA
- Type de commutation Circuit 3 et 4 conducteurs
- Préavis d'extinction Sans
- Fonction de courant de surcharge sélectionnable Non
- Réarmement Réarmable
- Tension d’alimentation 250-250 V
- Type de tension d’alimentation AC
- Charge max. de lampe à incandescence 2000 W
- Charge max. de lampe fluorescente 1000 VA
- Charge max. de lampe fluorescente (circuit Duo) 1000 VA
- Charge max. de lampe fluorescente (compensée en parallèle) 120 VA
- Largeur 17.7 mm
- Hauteur 94.8 mm
- Profondeur 74.5 mm
- EAN/Gencode 3245064126021
