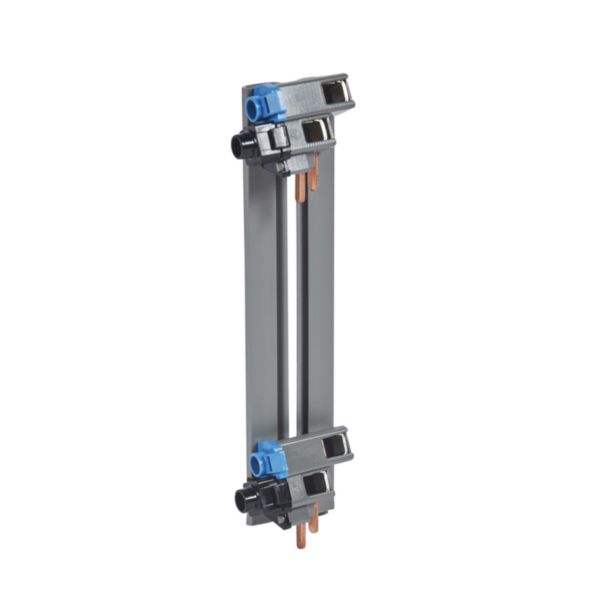

Peigne d'alimentation verticale VX³ optimisée monophasée - pour coffret 2 rangées entraxe 125mm
Ref. 4 050 00
Répartition HX³ / VX³ LEGRANDVX³, peigne d'alimentation verticale pour répartition optimisée monophasée
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Peigne vertical pour montage dans coffrets 2 rangées Drivia 13 et 18 modules
- Intensité maximum 63A
- Entraxe 125mm
- Sans repiquage
- Parfaitement adapté aux applications logement et petit tertiaire
Les utilisation
Permet l'alimentation sans repiquage en toute sécurité du parafoudre protégé monobloc, des inters et disjoncteurs différentiels monophasés placés en tête de rangée dans les coffrets
Recommandations / restrictions d’usages
- Utilisation limitée au tarif bleu monophasé de 3kVA à 12kVA
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.509 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.469 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix ( Les essentiels pour vos tableaux résidentiel édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- LE05093AA_03.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Chiffrez vous-même vos tableaux en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- ÉCOSYSTÈME Drivia : amplifier la performance Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Nombre de phases 1
- Nombre de pôles 4
- Adapté au nombre d'appareils 2
- Dimension du pas 125 mm
- Section transversale 25 mm²
- Longueur 182.6 mm
- Courant permanent nominal (Iu) 63 A
- Finition du raccordement électrique Goupille
- Isolé Oui
- Intensité de court-circuit nominale conditionnelle Iq 0.63 kA
- Tension de fonctionnement nominale max. Ue 230 V
- Adapté à des appareils équipés d'un conducteur N Oui
- Adapté à des appareils équipés d'un commutateur auxiliaire Non
- Couleur Autre
- Hauteur 23 mm
- Nombres de rangées 2
- Temperature d'utilisation /d'installation -20-50 °C
- Sans halogène TRUE
- Type de peigne fourni Vertical
- Profondeur 42 mm
- EAN/Gencode 3245064050005
