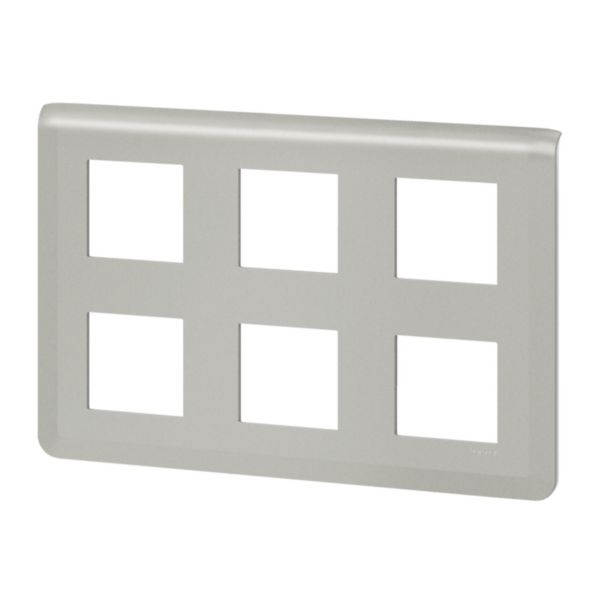

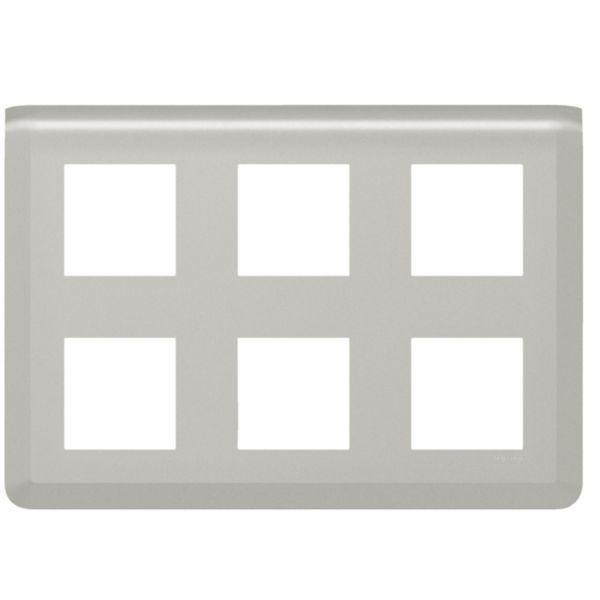

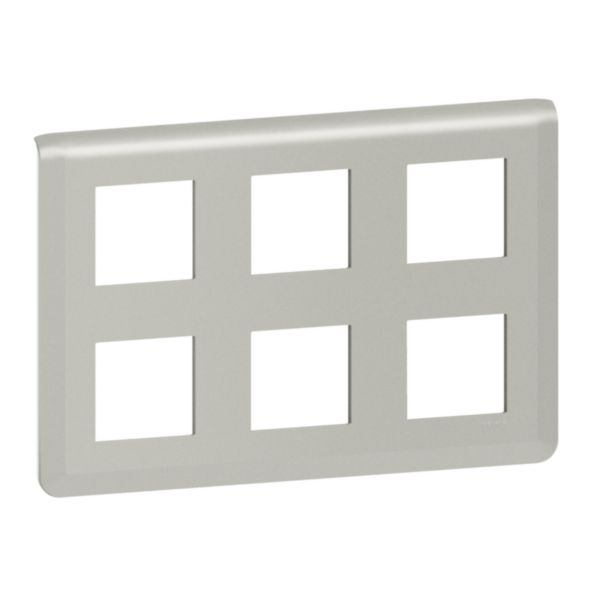

Plaque de finition Mosaic pour 2x3x2 modules alu

Ref. 079332L

59,89€

Tarif professionnel de référence HThors éco-contribution

Mosaic, plaque de finition en couleur alu, l'incontournable de l'univers tertiaire, sobre et classique, pour habiller les mécanismes Mosaic

Produit remplacé : cliquez pour voir la référence de remplacement

Acheter

Ajouter à ma liste

Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS

Caractéristiques produit

Plaque de finition Mosaic 2x3x2 modules
Se clipse sur le support Batibox 2x6 modules référence 080266 ou sur 6 supports 1 poste référence 080251 pour utilisation du voyant Mosaic Easy-Led pour supports
Couleur Aluminium
L'encoche présente de chaque côté de la plaque permet un démontage facile et rapide à l'aide d'un outil
Compatible avec les voyants Mosaic Easy-Led pour supports, en cas d'utilisation des supports 2 modules

Avantages

Mosaic offre une large collection de plaques allant de 1 à 2x10 modules dans 3 couleurs : Blanc, Aluminium, Noir mat
Repérage facilité dans l'obscurité par éclairement de la partie basse de la plaque en utilisant 6 supports Batibox 2 modules référence 080251 et en y ajoutant un voyant Easy-Led pour supports Batibox références 080260L et 080262L
Un Design unique (forme asymétrique et rayon supérieur) devenu signature depuis 25 ans.

Les installation

La plaque reste toujours au contact du mur : le rattrapage de la plaque permet de corriger les éventuelles déformations du mur au moment de l'installation (+1,5mm/ -1,25mm)

Les utilisation

Permet l'habillage de mécanisme Mosaic 2x8 modules

Recommandations / restrictions d’usages

Usage en intérieur uniquement
Aucune peinture ne doit être appliquée sur les plaques Mosaic

Information sur la gamme

Pour les bâtiments tertiaires et résidentiels, Mosaic™ est la réference de l'appareillage avec plus de 250 fonctions disponibles, une offre esthétique, fiable, stockée partout et rapide à installer. Mosaic™, c'est avant tout un mécanisme au format 45 x 45, composable dès 1 module, à poser et à installer sur tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...L'esthétique de Mosaic évolue pour répondre aux tendances actuelles des bâtiments, avec des larges chanfreins sur la plaque de finition apportant dynamisme et légèreté pour sublimer le produit et un rappel bi-matière sur les doigts des interrupteurs et poussoirs pour faire écho à la plaque et sublimer les fonctions lumineuses. Disponible en 3 finitions : blanc brillant, alu, noir mat, blanc antimicrobien pour les environnements exigeants alliant hygiène et esthétique. Les innovations telles que Mosaic Easy-Led (1 mécanisme unique qui devient lumineux ou témoin avec un voyant à brocher) ou Mosaic Link (les prises à raccordement latéral d'un simple geste) font de cette gamme d'appareillage un atout pour les installateurs.

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.925 édition 2022) Tableau de choix (boîtes, supports et plaques édition 2022)

Fiches techniques / Guides métier

F02902FR-00.pdf

Documents & argumentaires commerciaux

Appareillage électrique Mosaic™ : le choix de la référence

Caractéristiques techniques

Nombre d'unités

Sens de montage

Horizontal

Nombre d'unités, horizontales

Nombre d'unités, verticales

Nombre de modules horizontaux (construction modulaire)

Nombre de modules verticaux (construction modulaire)

Nombre d'inserts pour interrupteurs

Avec grille de montage

Montage encastré

Adapté à une boîte de canal noyé

Adapté à un canal d'allège

Adapté à une installation intégrée

Zone de texte/surface d'inscription

Matériau

Plastique

Qualité du matériau

Thermoplastique

Sans halogène

Traitement antibactérien

Traitement de surface

Laqué / peint

Finition de la surface

Couleur

Aluminium

Numéro RAL (équivalent)

7040

Transparent

Avec couvercle à charnière

Classe de protection (IP)

Autre

Résistance aux chocs

IK04

Type de fixation

À clipser

Largeur

237 mm

Hauteur

166 mm

Profondeur

9 mm

Temperature d'utilisation /d'installation

-5-35 °C

Temperature de stockage

-10-70 °C

Essence du bois en latin

Non applicable

Certification du bois (liste)

Non applicable

Zone climatique de provenance de bois

Non applicable

EAN/Gencode

3414971580336

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Configurateurs

Configurateur mon-interrupteur.fr

Normes et réglementations

Certificats et agréments

Directive RoHS

Produit hors scope
Document de conformité

Réglementation REACH

Document de conformité
