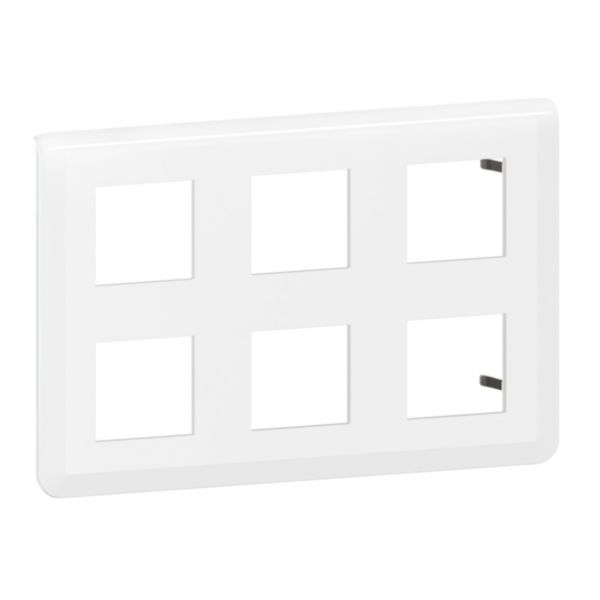

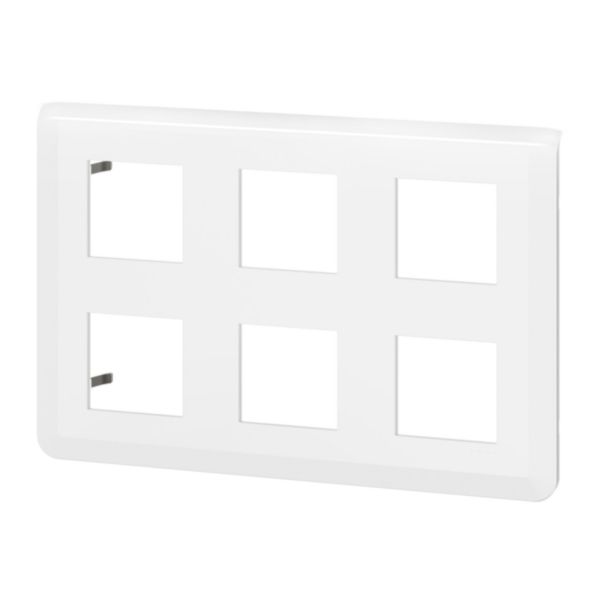

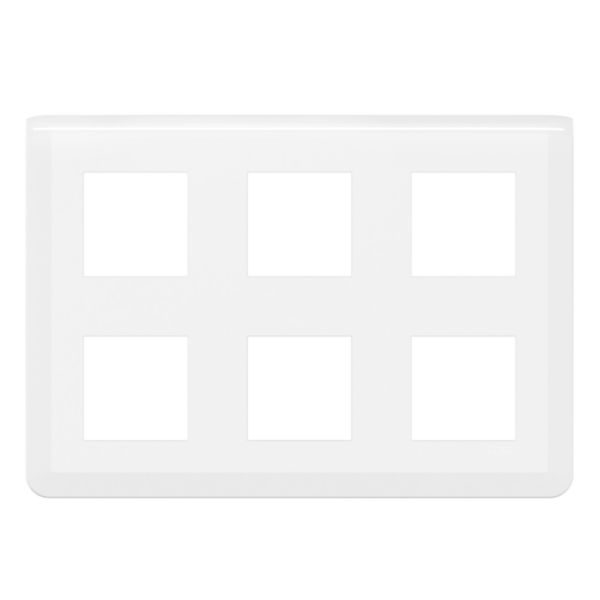

Plaque de finition Mosaic pour 2x3x2 modules blanc
Mosaic, plaque de finition en blanc brillant, l'incontournable pour habiller les mécanismes Mosaic
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Plaque de finition Mosaic 2x3x2 modules
- Se clipse sur le support Batibox 2x6 modules référence 080266 ou sur 6 supports 1 poste référence 080251 pour utilisation du voyant Mosaic Easy-Led pour supports
- Blanc RAL9003 finition brillante
- L'encoche présente de chaque côté de la plaque permet un démontage facile et rapide à l'aide d'un outil
- Compatible avec les voyants Mosaic Easy-Led pour supports, en cas d'utilisation des supports 2 modules
Avantages
- Mosaic offre une large collection de plaques allant de 1 à 2x10 modules dans 3 couleurs : Blanc, Aluminium, Noir mat
- Repérage facilité dans l'obscurité par éclairement de la partie basse de la plaque en utilisant 6 supports Batibox 2 modules référence 080251 et en y ajoutant un voyant Easy-Led pour supports Batibox références 080260L et 080262L
- Un Design unique (forme asymétrique et rayon supérieur) devenu signature depuis 25 ans.
Les installation
La plaque reste toujours au contact du mur : le rattrapage de la plaque permet de corriger les éventuelles déformations du mur au moment de l'installation (+1,5mm/ -1,25mm)
Les utilisation
Permet l'habillage de mécanisme Mosaic 2x3x2 modules
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
- Aucune peinture ne doit être appliquée sur les plaques Mosaic
Information sur la gamme
Pour les bâtiments tertiaires et résidentiels, Mosaic™ est la réference de l'appareillage avec plus de 250 fonctions disponibles, une offre esthétique, fiable, stockée partout et rapide à installer. Mosaic™, c'est avant tout un mécanisme au format 45 x 45, composable dès 1 module, à poser et à installer sur tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...L'esthétique de Mosaic évolue pour répondre aux tendances actuelles des bâtiments, avec des larges chanfreins sur la plaque de finition apportant dynamisme et légèreté pour sublimer le produit et un rappel bi-matière sur les doigts des interrupteurs et poussoirs pour faire écho à la plaque et sublimer les fonctions lumineuses. Disponible en 3 finitions : blanc brillant, alu, noir mat, blanc antimicrobien pour les environnements exigeants alliant hygiène et esthétique. Les innovations telles que Mosaic Easy-Led (1 mécanisme unique qui devient lumineux ou témoin avec un voyant à brocher) ou Mosaic Link (les prises à raccordement latéral d'un simple geste) font de cette gamme d'appareillage un atout pour les installateurs.
Documentation et conseils de pose
Fiches techniques / Guides métier
F02902FR-00.pdfDocuments & argumentaires commerciaux
Appareillage électrique Mosaic™ : le choix de la référenceCaractéristiques techniques
Nombre d'unités
-
6
Sens de montage
-
Horizontal
Nombre d'unités, horizontales
-
3
Nombre d'unités, verticales
-
2
Nombre de modules horizontaux (construction modulaire)
-
6
Nombre de modules verticaux (construction modulaire)
-
2
Nombre d'inserts pour interrupteurs
-
6
Avec grille de montage
-
Non
Montage encastré
-
Oui
Adapté à une boîte de canal noyé
-
Non
Adapté à un canal d'allège
-
Non
Zone de texte/surface d'inscription
-
Non
Matériau
-
Plastique
Qualité du matériau
-
Thermoplastique
Sans halogène
-
Oui
Traitement antibactérien
-
Non
Traitement de surface
-
Non traité
Finition de la surface
-
Brillant
Couleur
-
Blanc
Numéro RAL (équivalent)
-
9003
Transparent
-
Non
Avec couvercle à charnière
-
Non
Classe de protection (IP)
-
Autre
Résistance aux chocs
-
IK04
Type de fixation
-
À clipser
Largeur
-
237 mm
Hauteur
-
166 mm
Profondeur
-
9 mm
Temperature d'utilisation /d'installation
-
-5-35 °C
Temperature de stockage
-
-10-70 °C
Essence du bois en latin
-
Non applicable
Certification du bois (liste)
-
Non applicable
Zone climatique de provenance de bois
-
Non applicable
EAN/Gencode
-
3414971578203
