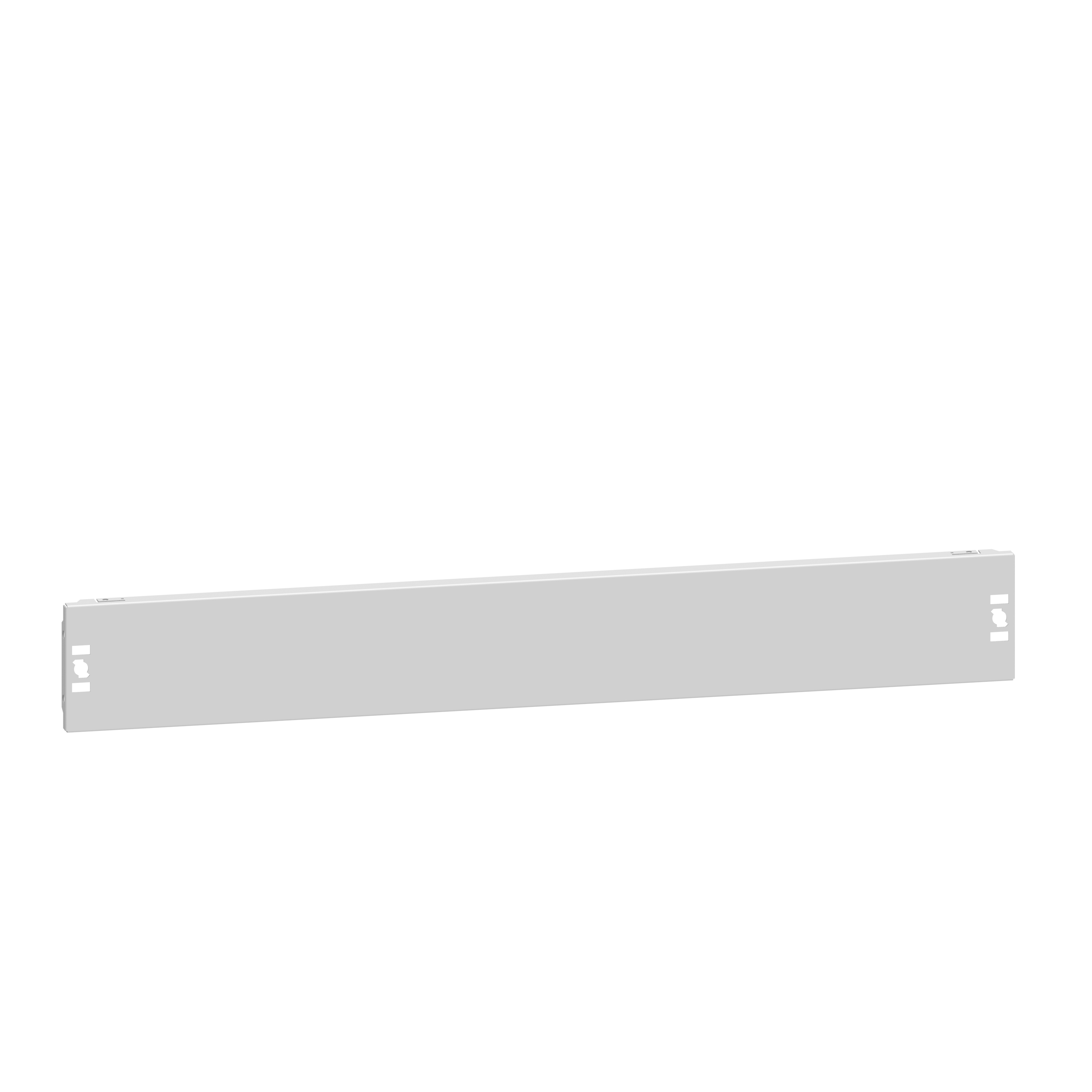

Plastron métal plein hauteur 100mm 36 modules - XL³ HP 160
- Ref. 1PF01036
- XL³ HP 160
- LEGRAND
XL³ HP 160, accessoire de montage pour coffrets saillie et encastrés
Tarif professionnel de référence HT
hors éco-contribution
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Hauteur 100mm
- À équiper d'un système de verrouillage 1/4 de tour pour la fixation sur les montants
- Peut être équipé de charnières référence 0KCP
- Revêtement époxy polyester RAL7035
Avantages
- Mise à la terre automatique, également possible avec un filetage terminé par une cosse faston
Les + installation
Montage rapide grâce aux verrous 1/4 de tour
Les + utilisation
Le verrouillage 1/4 de tour permet la préhension et l'étanchéité
Recommandations / restrictions d’usages
- Non compatible avec le coffret de distribution plastique
Information sur la gamme
Les coffrets et armoires XL³ HP concentrent le meilleur du savoir-faire Legrand : simplicité de mise en œuvre, modularité, haute performance, durabilité et facilité de conception avec le logiciel XLPro4. Les coffrets et armoires XL³ HP 160 facilitent les travaux des installateurs et des tableautiers pour leurs chantiers tertiaires, et plus particulièrement pour le tertiaire de proximité. Ils intègrent un volume de câblage élevé : enveloppes de 12 à 36 modules de large, dont la mise en œuvre de gaines à câbles externes, et pouvant aller jusqu’à 8 rangées en hauteur. Les coffrets et armoires XL³ HP 160 bénéficient d’une structure robuste grâce aux panneaux latéraux renforcés et prédécoupés et d’un montage des appareils sur les rails simplifié grâce aux châssis extractibles. Les coffrets sont disponibles en métal, en plastique (isolants) et en encastré, ils peuvent être jumelés à la verticale et à l’horizontale.
Documentation et conseils de pose
Page catalogue et annexes
- Pages catalogue XL3 HP 160 Distribution de l'énergie (édition 2025) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Pages catalogue XL3 HP 160 Tertiaire de proximité (édition 2025) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- legrand-cahier-atelier-xl3-hp-160.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Concevoir vos tableaux avec la suite logiciels XLPro4 6300 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- XL3 HP, redéfinir la puissance : découvrez l'offre Distribution de l'énergie Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- XL3 HP, redéfinir la puissance : découvrez l'offre Tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Concevoir vos tableaux avec la suite logiciels XLPro4 400 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Largeur 728mm
- Hauteur 100mm
- Adapté à la largeur de boîtier 790mm
- Nombre d'unités en hauteur (HE) 2
- Matériau Acier
- Finition de la surface Revêtement par poudre
- Résistance aux chocs (IK) IK07
- Couleur Gris
- Numéro RAL 7035
- Sans halogène Oui
- Avec zone de texte/surface d'inscription Non
- EAN/Gencode 3414972590815
