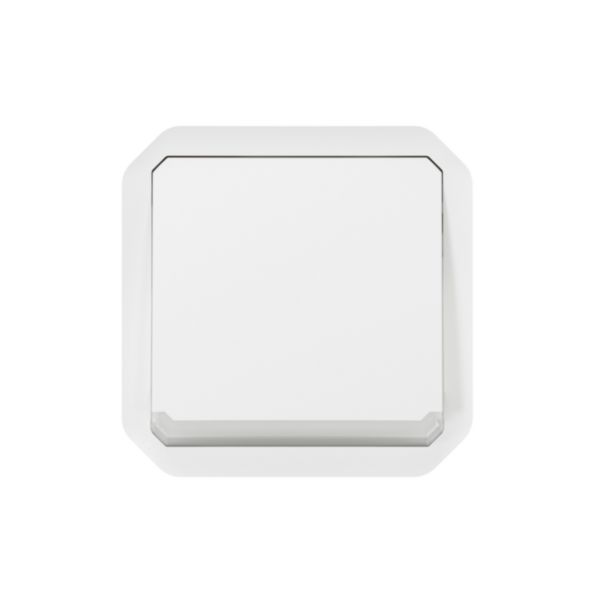

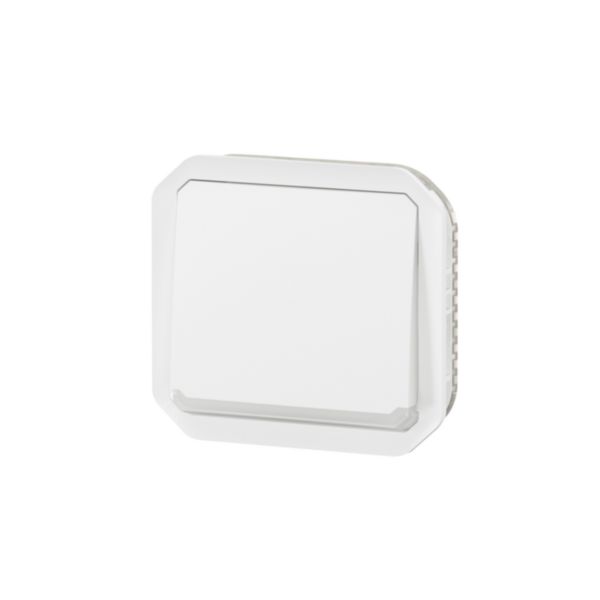

Poussoir NO-NF lumineux avec voyant étanche Plexo 10A IP55 IK08 avec enjoliveur finition blanc
- Ref. 069616L
- Plexo
- LEGRAND
Plexo composable, une commande d'éclairage étanche idéale pour les lieux humides, s'installe en encastré comme en saillie
Tarif professionnel de référence HT
hors éco-contribution
- A reçu le prix iF Design Award 2022
Caractéristiques produit
- Poussoir NO+NF 10A - Connexion rapide sans outil avec repérage couleur
- Produit à compléter soit avec un boitier saillie, soit avec un support encastré
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- IK08 : résistance à un choc de 5 joules
Avantages
- Un mécanisme symétrique à 90° qui permet un montage à l'horizontale ou à la verticale sur les boitiers saillie ou les supports encastrés
- Un doigt de manœuvre qui ne traverse pas la membrane, ce qui assure une étanchéité parfaite dans le temps
- Fermeture de la façade par 4 points (1/4 tour) pour assurer l'étanchéité quelle que soit la configuration de l'installation
Les + installation
La facilité de clipsage / déclipsage du mécanisme sans outil simplifie la mise en œuvre. La reversibilité des boîtiers et supports multipostes facilite la gestion des références sur les chantiers.
Les + utilisation
Produit totalement blanc adapté aux milieux où l'hygiène est importante (une salissure porteuse de germes se voit immédiatement)
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.
Documentation et conseils de pose
Page catalogue et annexes
- Page commerciale (p.740 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03414EN-00.pdf (anglais) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03414FR-00.pdf (français) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Plexo : de tous temps avec vous Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Composition Mécanisme avec enjoliveur (ou doigt)
- Modèle Bouton-poussoir unique
- Type de commande Bouton-poussoir
- Nombre de contacts en tant que contacts à ouverture 1
- Nombre de contacts en tant que contacts à fermeture 1
- Nombre de contacts inverseurs 1
- Version sans contact Non
- Nombre de bascules d'actionnement 1
- Tension nominale 250V
- Calibre/courant nominal assigné (In) 10A
- Avec éclairage Oui
- Source lumineuse fournie Oui
- Equipé d'un signal lumineux complémentaire Non
- Contact de report Non
- Type de connexion Borne automatique
- Mode de pose Autre
- Type de fixation Fixation à vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Traitement antimicrobien Non
- Type de traitement de la surface Non traité
- Finition de la surface Mat
- Couleur Blanc
- Numéro RAL (équivalent) 9003
- Transparent Non
- Avec zone de texte/surface d'inscription Non
- Type d'impression Sans
- Adapté à l'indice de protection (IP) IP55
- Résistance aux chocs (IK) IK08
- Largeur d'appareil 70mm
- Hauteur d'appareil 70mm
- Profondeur d'appareil 46mm
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Profondeur d'encastrement 28.5mm
- Temperature d'utilisation /d'installation -10-40°C
- Temperature de stockage -25-60°C
- Type de tension AC
- Fréquence 50-60Hz
- Neutre obligatoire Non
- Indication de repérage des bornes de raccordement Oui
- Capacité des bornes 1.5-2.5mm²
- Nature du cable pour connexion Souple ou rigide
- Section de câble 1.5-2.5mm²
- EAN/Gencode 3414971880207
