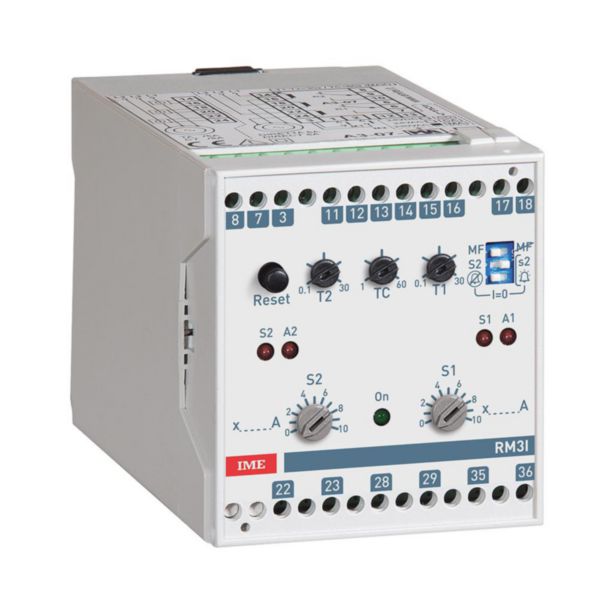

Relais de mesure type RM3I pour courant alternatif triphasé - 75x100mm - Entrée 5A - Alimentation auxiliaire 24VDC

Ref. 40218020
IMESYS
Legrand Energies Solutions

Les relais de mesure assurent la surveillance des installations électriques

Caractéristiques produit

Boîtier saillie 100x75x110mm
Sortie relais : 2 contacts inverseurs SPDT - 1 max. + 1 min. ou max. sélectionnable 15...100% IN
Temporisation (t) réglable par potentiomètre : 0,1...30 secondes - Inhibition du déclechement au démarrage (ts) sélectionnable par dip-switch : 0...60 secondes
Réarmement automatique ou manuel, sélectionnable par dip-switch
Signalisation : instrument alimenté : LED verte, dépassement du seuil : LED rouge, déclenchement de l'alarme LED rouge + commutation relais, manque de phase : commutation relais

Les + utilisation

Temporisation et utilisation en sécurité positive ou négative sont accessibles en façade. La possibilité d'inhiber le déclenchement au démarrage ainsi que la mémorisation du franchissement de la consigne peuvent être activés par l'utilisateur

Documentation et conseils de pose

Fiches techniques / Guides métier

NT631-00.pdf

Notices / Guides mise en oeuvre

Notices - guides mise en œuvre

Caractéristiques techniques

Finition du raccordement électrique
Raccordement à vis
Avec pinces amovibles
Non
Largeur
100mm
Hauteur
75mm
Profondeur
110mm
EAN/Gencode
8032826018817
