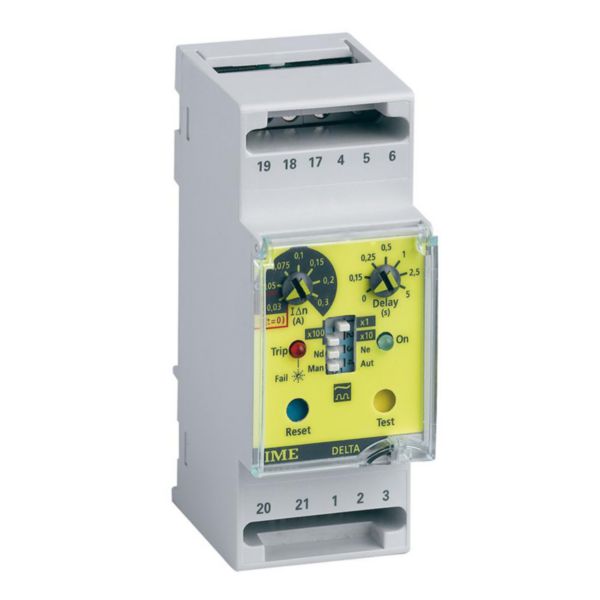

Relais de protection différentielle DELTA RD1A - type A - 2 modules DIN 30mA à 30A 400VAC
- Ref. 40212025
- IMESYS - DELTA
- Legrand Energies Solutions
Les relais de protection combinés aux tores type DEL, s'associent à un appareil de coupure ou de signalisation à déclenchement et assurent ainsi les fonctions de : protection contre les contacts indirects et limitation des courants de fuite
Caractéristiques produit
- 2 modules DIN
- Alimentation auxiliaire : 400VAC
- Alarme : 1 sortie relais - 1 contact SPDT
- Déclenchement instantané (t=0) à IΔn 30mA - Déclenchement réglable : 0/0,15/0,25/0,5/1/2,5/5 secondes - Seuil d'intervention sélectionnable 30mA...30A (19 calibres) - Test manuel et automatique permanent
- Signalisation : Instrument alimenté : LED verte, déclenchement de l'alarme : LED rouge commutation relais, interruption liaison relais-tore : LED rouge clignotant + commutation relais
Les + utilisation
Raccordement relais-tore : 2 fils. Le test permanent et automatique garantit une sécurité totale de l'ensemble. La sécurité postive ou négative du contact de sortie est sélectionnable en façade. Le reset automatique (3 essais) est sélectionnable par l'utilisateur
Documentation et conseils de pose
Fiches techniques / Guides métier
- Fiche technique Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notices - guides mise en œuvre Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Découvrez les indispensables Legrand Energies Solutions … parce que Mesurer c’est déjà Economiser ! Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Finition du raccordement électrique Raccordement à vis
- Avec pinces amovibles Non
- Fonction Pour réseaux à tension alternative
- Tension d'alimentation CA 50 Hz 340-440 V
- Tension d'alimentation CA 60 Hz 340-440 V
- Fréquence de fonctionnement nominale 47-63 Hz
- Valeur de fonctionnement intensité de courant 1 30-30000 mA
- Délai de temporisation du déclenchement max. admissible 5 s
- Affichage du courant différentiel Non
- Mémorisation possible des défaillances Non
- Nombre de contacts en tant qu'inverseurs 1
- Type de tension de fonctionnement AC/DC
- Largeur 35 mm
- Hauteur 89 mm
- Profondeur 65.6 mm
- Classe de protection (IP) IP50
- Temperature d'utilisation /d'installation -10-55 °C
- Temperature de stockage -40-70 °C
- Mode de pose Rail DIN
- EAN/Gencode 8032826137396
