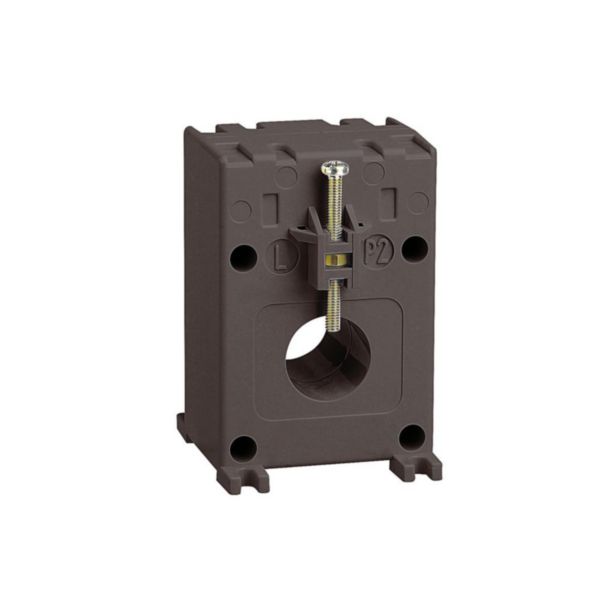

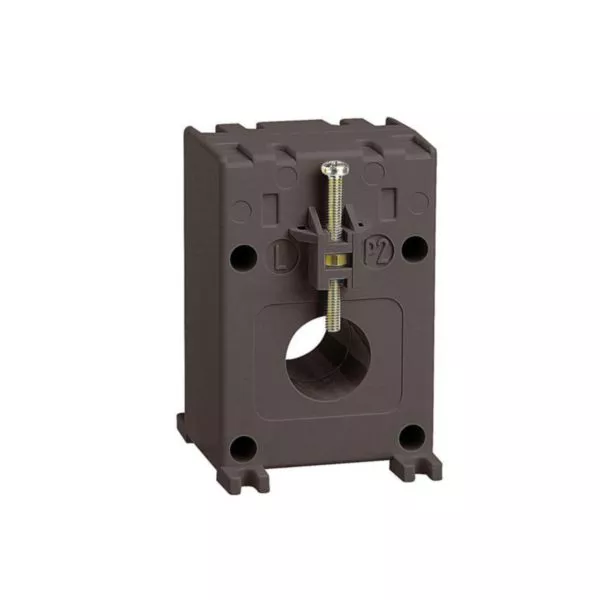

Transformateur de courant fermé pour barre 16x12,5mm ou câble Ø21mm - rapport transformation 100/5 - 2VA

Ref. 4 121 03
LEGRAND

Transformateur d'intensité (TI), permet de convertir les valeurs des courants importants qui circulent dans les câbles ou jeux de barres vers des valeurs de courants acceptables par les appareils de mesure

121,40 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Transformateur de courant monophasé de type fermé - S'associe à un ampèremètre, à un compteur d'énergie ou à une centrale de mesure
Se monte sur barre 16 x 12,5mm ou câble Ø21mm
Rapport de transformation : 100/5 - Puissance : 2VA - Classe de précision : 0,5%
Délivre un courant de 5A au secondaire, proportionnel au courant primaire
Raccordement secondaire par bornes, ou par cosse

Les + installation

Fixation sur platine, barre ou rail DIN

Recommandations / restrictions d’usages

Ne peut pas être utilisé en courant continu
Le choix du calibre du transformateur d'intensité se fait selon les dimensions des conducteurs, mais, également, en fonction de l'intensité maximum présumée dans le circuit à mesurer

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Caractéristiques techniques

Modèle
Transformateurs de courant de protection
Courant assigné primaire In
100A
Courant assigné secondaire
5A
Puissance apparente nominale secondaire
2VA
Consommation d'énergie
2W
Classe de précision
0.5
Facteur de limite de surintensité
FS 5
Etalonné
Oui
Avec protection contre les contacts accidentels
Oui
Hauteur de l'ouverture
21-21mm
Largeur de l'ouverture
21-21mm
Diamètre d'ouverture
21mm
Avec barre en cuivre
Non
Raccord secondaire
Raccordement à vis
Nombre d'entrées primaires
1
EAN/Gencode
3414970592972
