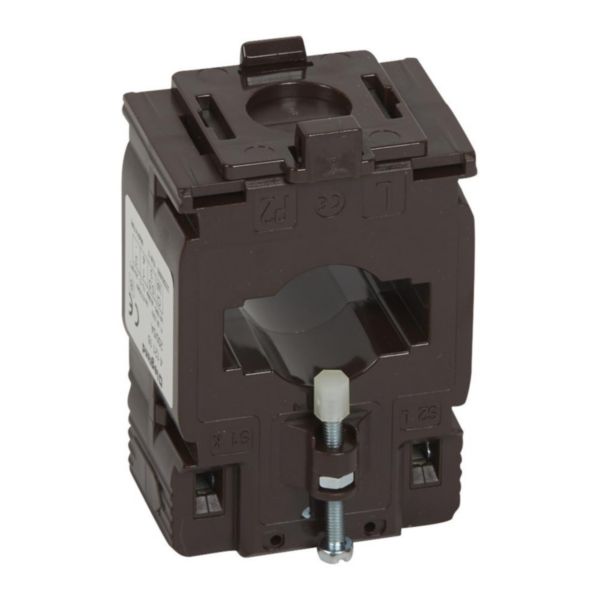

Transformateur de courant fermé pour barre 40,5x12,5 et 32,5x15,5mm ou câble Ø26mm - rapport transformation 250/5 - 3VA

  • Ref. 4 121 16
  • LEGRAND

Transformateur d'intensité (TI), permet de convertir les valeurs des courants importants qui circulent dans les câbles ou jeux de barres vers des valeurs de courants acceptables par les appareils de mesure

147,90

Tarif professionnel de référence HT
hors éco-contribution


Caractéristiques produit

  • Transformateur de courant monophasé de type fermé - S'associe à un ampèremètre, à un compteur d'énergie ou à une centrale de mesure
  • Se monte sur barres 40,5x12,5mm et 32,5x15,5mm ou câble Ø26mm
  • Rapport de transformation : 250/5 - Puissance : 3VA - Classe de précision : 0,5%
  • Délivre un courant de 5A au secondaire, proportionnel au courant primaire
  • Raccordement secondaire par bornes, ou par cosse

Les + installation

Fixation sur platine ou barre

Recommandations / restrictions d’usages

  • Ne peut pas être utilisé en courant continu
  • Le choix du calibre du transformateur d'intensité se fait selon les dimensions des conducteurs, mais, également, en fonction de l'intensité maximum présumée dans le circuit à mesurer

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Caractéristiques techniques

  • Modèle
    Transformateurs de courant de protection
  • Courant assigné primaire In
    250A
  • Courant assigné secondaire
    5A
  • Puissance apparente nominale secondaire
    3VA
  • Consommation d'énergie
    3W
  • Classe de précision
    0.5
  • Facteur de limite de surintensité
    FS 5
  • Etalonné
    Oui
  • Avec protection contre les contacts accidentels
    Oui
  • Hauteur de l'ouverture
    26-26mm
  • Largeur de l'ouverture
    26-26mm
  • Diamètre d'ouverture
    26mm
  • Avec barre en cuivre
    Non
  • Raccord secondaire
    Raccordement à vis
  • Nombre d'entrées primaires
    1
  • EAN/Gencode
    3414970593115
