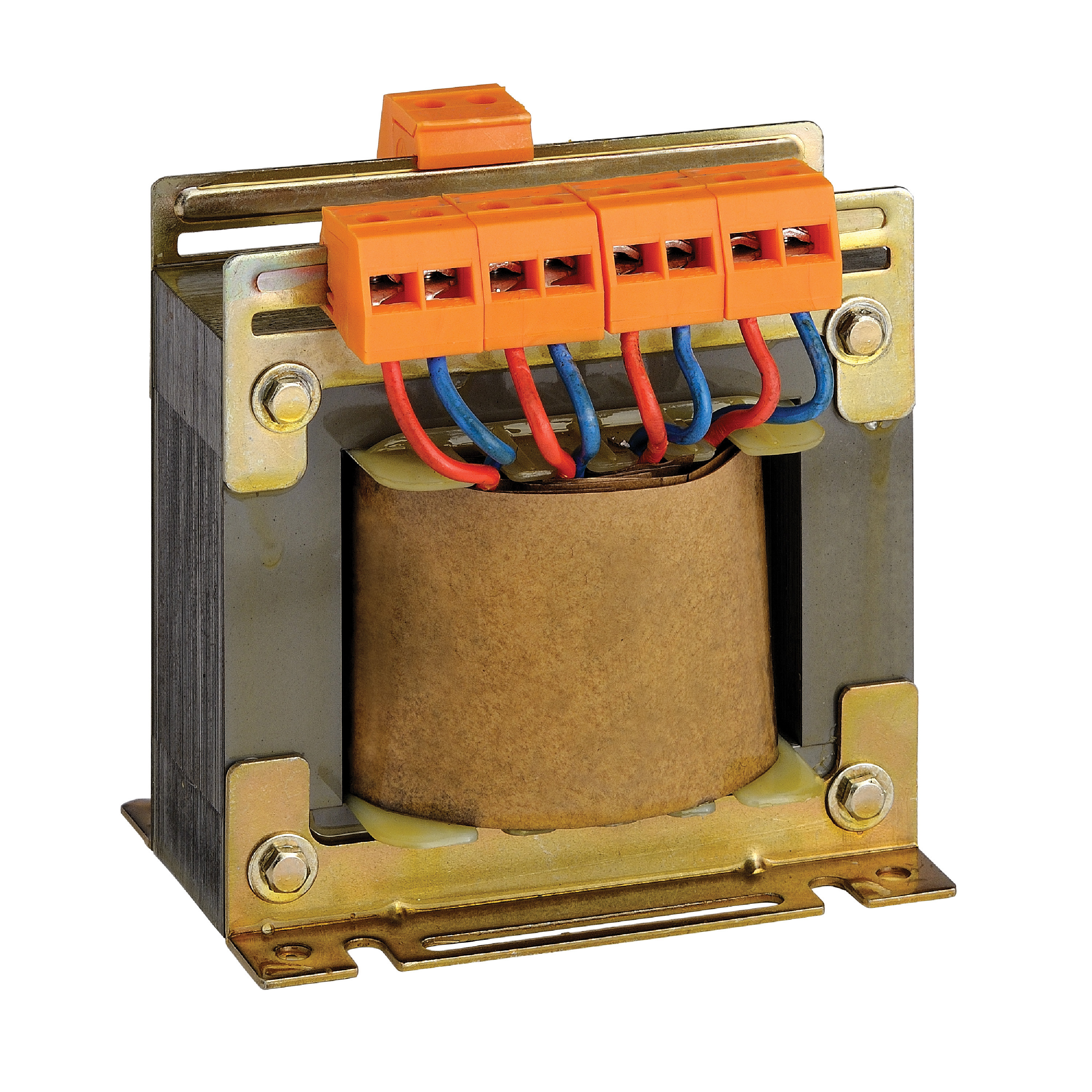

Transformateur de courant sommateur à primaire bobiné type BTA2 - 3 entrées monophasées 1A+1A+1/1A 10VA cl.0,5 / 15VA cl.1

Ref. 30200923
IMESYS
Legrand Energies Solutions

Tranformateur de courant sommateur, 3 entrées monophasées, effectue la somme des courants de plusieurs lignes en un système de tension unique, indispensable lorsque les rapports des TC ne sont pas identiques

Contacter un commercial

Caractéristiques produit

Rapport de transformation : 1A+1A+1/1A
Puissance : 10VA cl.0,5 / 15VA cl.1
Raccordement primaire et secondaire : par cosse, serrage par écrou M4

Les + utilisation

Effectue la somme des courants de plusieurs lignes en un système de tension unique, indispensable lorsque les rapports des TC ne sont pas identiques

Documentation et conseils de pose

Fiches techniques / Guides métier

Fiche technique

Documents & argumentaires commerciaux

Découvrez les indispensables Legrand Energies Solutions … parce que Mesurer c’est déjà Economiser !

Caractéristiques techniques

Modèle
Transformateur de sommation de courant
Courant assigné primaire In
1A
Courant assigné secondaire
1A
Puissance apparente nominale secondaire
40VA
Consommation d'énergie
40W
Classe de précision
0.5
Avec protection contre les contacts accidentels
Oui
Fixation par encliquetage
Oui
Raccord secondaire
Raccordement à vis
Nombre d'entrées primaires
3
Largeur
121mm
Hauteur
124mm
Profondeur
85mm
Classe de protection (IP)
IP40
Temperature d'utilisation /d'installation
-25-50°C
Temperature de stockage
-40-85°C
Type de tension
AC
Fréquence
47-63Hz
Indication de repérage des bornes de raccordement
Oui
Sans halogène
Oui
précâblé
Non
EAN/Gencode
8032826142796
