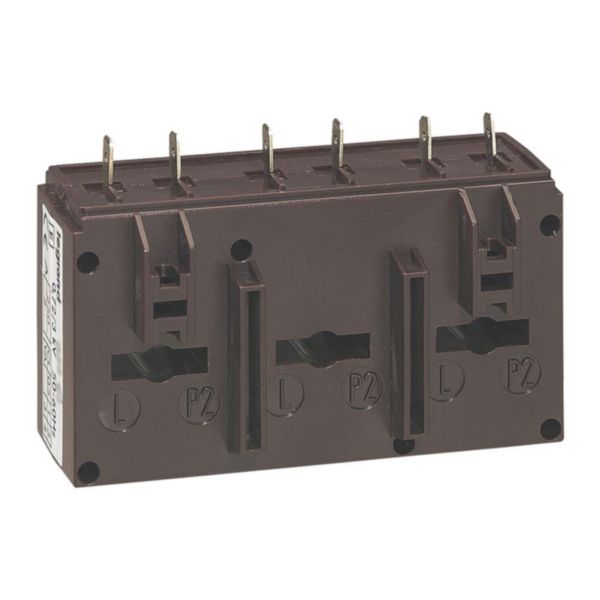

Transformateur de courant triphasé fermé pour 3 barres 20,5x5,5mm - rapport transformation 250/5 - 3VA

Ref. 4 121 57
LEGRAND

Transformateur d'intensité (TI), permet de convertir les valeurs des courants importants qui circulent dans les câbles ou jeux de barres vers des valeurs de courants acceptables par les appareils de mesure

438,60 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Transformateur de courant triphasé de type fermé - S'associe à un ampèremètre, à un compteur d'énergie ou à une centrale de mesure
Se monte sur 3 barres 20,5x 5,5mm
Rapport de transformation : 250/5 - Puissance : 3VA - Classe de précision : 1%
Délivre un courant de 5A au secondaire, proportionnel au courant primaire
Raccordement secondaire par bornes, ou par cosse

Les + installation

Fixation directe sur barre

Recommandations / restrictions d’usages

Ne peut pas être utilisé en courant continu
Le choix du calibre du transformateur d'intensité se fait selon les dimensions des conducteurs, mais, également, en fonction de l'intensité maximum présumée dans le circuit à mesurer

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Caractéristiques techniques

Modèle
Ensemble de transformateur de courant triphasé
Courant assigné primaire In
250A
Courant assigné secondaire
5A
Puissance apparente nominale secondaire
3VA
Consommation d'énergie
3W
Classe de précision
1
Facteur de limite de surintensité
FS 5
Etalonné
Oui
Avec protection contre les contacts accidentels
Oui
Hauteur de l'ouverture
8-8mm
Largeur de l'ouverture
8-8mm
Diamètre d'ouverture
8mm
Avec barre en cuivre
Non
Raccord secondaire
Raccordement à vis
Nombre d'entrées primaires
1
EAN/Gencode
3414970593559
