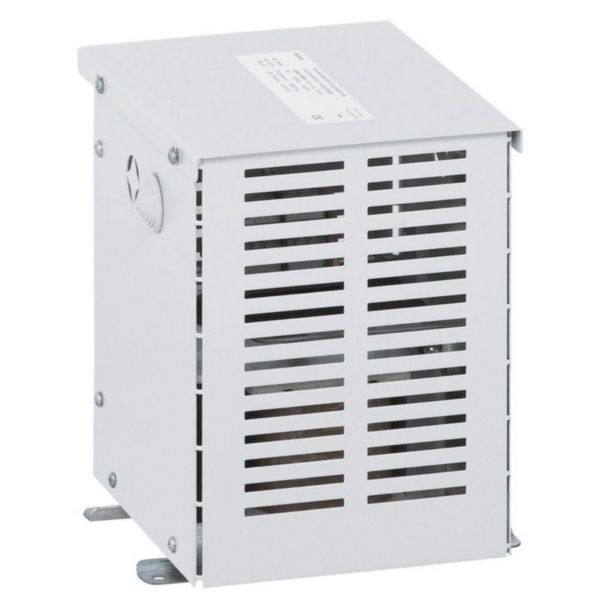

Transformateur d'isolement primaire 400V~ et secondaire 400V~+N - 6,3kVA
- Ref. 0 428 25
- LEGRAND
Transformateur triphasé pour alimenter des ensembles électriques d’usage général en assurant une isolation fonctionnelle du réseau d’alimentation (modification du régime de neutre)
4132,00 €
Tarif professionnel de référence HT
hors éco-contribution
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Transformateur triphasé d'isolement - IP21
- - Puissance 6,3kVA
- Borne primaire câble souple section 10mm²
- Borne secondaire câble souple section 10mm² - Primaire 400V~ couplage triangle - Secondaire 400V~ couplage étoile neutre sorti + N - Cuve RAL7035
- Avec prises de réglage +/- 5% à partir de 50kVA - Avec écran électrostatique
- Conforme à la norme IEC EN 60076-11
Documentation et conseils de pose
Page catalogue et annexes
- Page commerciale (p.263 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.266 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.267 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (protection au primaire des transformateurs édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (protection au secondaire des transformateurs édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F00850FR-09.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB22028_GT_Transformateurs_BT_BT_FR.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- PRT219022-GT-transfosBT-BT-022020.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Construit comme un transformateur de sécurité Non
- Construit comme un transformateur d'isolement Oui
- Construit comme un auto-transformateur Non
- Tension primaire 1 400-400V
- Tension secondaire 1 400-400V
- Type de commutation DY
- Puissance nominale 6300VA
- Classe de matériau isolant selon IEC 85 H
- Protégé contre les courts-circuits Non
- Tension de court-circuit relative uk 4.3%
- Largeur 420mm
- Hauteur 390mm
- Profondeur 310mm
- Classe de protection (IP) IP21
- Résistance aux chocs (IK) IK08
- Indication de repérage des bornes de raccordement Oui
- Type de connexion Borne à vis
- EAN/Gencode 3245060428259
