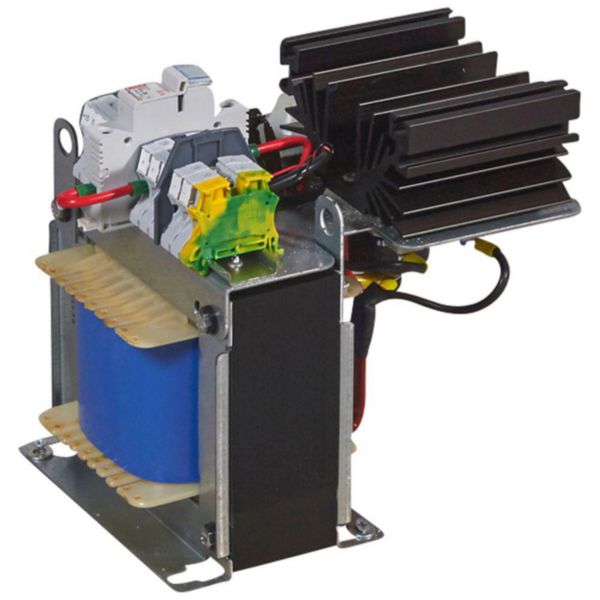

Alimentation redressée filtrée monophasée entrée 230V~ à 400V~ et sortie 24V= - 600W - 25A
- Ref. 0 470 26
- LEGRAND
Alimentation redressée filtrée pour applications industrielles
3288,00 €
Tarif professionnel de référence HT
hors éco-contribution
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Alimentation redressée filtrée monophasée
- - Puissance 600W
- Intensité 25A
- Capacité des bornes câble souple entrée 4mm²
- Capacité des bornes câble souple sortie 10mm² - Tension d'entrée 230V~-400V~ +/-15V~ - Tension de sortie 24V=
- Constituée :
- d'un transformateur de sécurité avec filtrage des parasites
- d'un double bornage utilisation
- de condensateurs de filtrage
- d'une protection par fusible au secondaire
- d'un voyant vert présence tension d'utilisation - Conforme à la norme IEC EN 61558-2-6 et aux normes UL 60950 et CAN/CSA-C22.2 N°60 950.00 jusqu'à 240W - Produit adapté à la réalisation d'équipements conformes aux normes EN 61131-2, EN 60204 et EN 61439-1
Les + installation
Livrée avec une barrette de couplage isolée pour connexion rapide entre les bornes - et Terre jusqu'à 15A
Les + utilisation
Permet des utilisations nécessitant une tension continue de 12V, 24V ou 48V et un haut niveau d'isolation galvanique avec un taux d'ondulation inférieur à 3%
Documentation et conseils de pose
Page catalogue et annexes
- Page commerciale (p.250 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.253 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (schémas de principe édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.254 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.255 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Concevoir vos tableaux avec la suite logiciels XLPro4 6300 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Concevoir vos tableaux avec la suite logiciels XLPro4 400 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Type de tension d'alimentation AC/DC
- 1ere tension de sortie 24-24V
- Courant de sortie max. 1 25A
- Tension de sortie ajustable Non
- Valeur nominale de la tension de sortie 1 24V
- Valeur nominale du courant de sortie 1 25A
- Protégé contre les courts-circuits Oui
- Tension d'alimentation assignée à CA 50 Hz 230-400V
- Tension d'alimentation assignée à CA 60 Hz 230-400V
- Tension de sortie réglée Non
- Puissance dissipée 600W
- Stabilisé Non
- Finition du raccordement électrique Raccordement à vis
- Convient pour montage sur barres profilées Non
- Montage mural Oui
- Adapté à un montage sur rail Non
- Largeur d'encastrement 290mm
- Montage direct possible Oui
- Largeur 180mm
- Hauteur 238mm
- Profondeur 290mm
- Adapté aux fonctions de sécurité Oui
- EAN/Gencode 3245060470265
