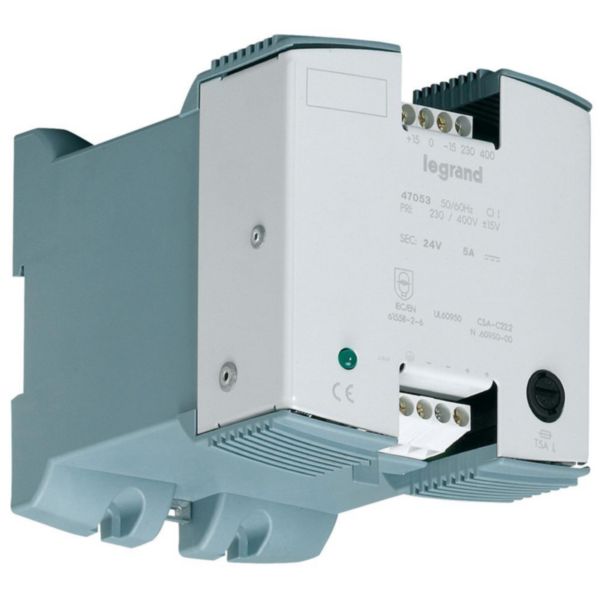

Alimentation redressée non filtrée monophasée
- Puissance 120W- Intensité 5A- Capacité des bornes câble souple entrée 4mm²- Capacité des bornes câble souple sortie 4mm²
Tension d'entrée 230V~ à 400V~ +/-15V~ - tension de sortie 24V= redressé
Constituée :- d'un transformateur de sécurité avec filtrage des parasites- d'un double bornage utilisation- d'une protection utilisation par fusible- d'un voyant vert de présence tension d'utilisation
Conformes aux normes IEC EN 61558-2-6, UL 60950 et CAN/CSA C22-2 N° 60950.00 jusqu'à 360W

Les installation

Fixation par clipsage pour 24W, par clipsage et vissage jusqu'à 120W et au-delà par vissage - Livrée avec une barrette de couplage isolée pour connexion rapide entre les bornes - et Terre jusqu'à 15A

Les utilisation

Permet des utilisations nécessitant une tension redressée de 24V ou 48V avec un haut niveau d'isolation galvanique

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.250 édition 2022) Page technique (schémas de principe édition 2022) Page technique (p.253 édition 2022) Page technique (caractéristiques techniques édition 2022) Page technique (p.254 édition 2022) Page technique (p.255 édition 2022)

Caractéristiques techniques

Type de tension d'alimentation

AC/DC

1ere tension de sortie

12-24 V

Courant de sortie max. 1

Tension de sortie ajustable

Valeur nominale de la tension de sortie 1

12 V

Valeur nominale du courant de sortie 1

Protégé contre les courts-circuits

Tension d'alimentation assignée à CA 50Hz

230-400 V

Tension d'alimentation assignée à CA 60 Hz

230-400 V

Tension de sortie réglée

Puissance dissipée

120 W

Stabilisé

Finition du raccordement électrique

Raccordement à vis

Montage possible sur barres profilées

Montage mural possible

Adapté à un montage sur rail

Largeur de montage

115 mm

Montage direct possible

Largeur

105 mm

Hauteur

135 mm

Profondeur

115 mm

Adapté aux fonctions de sécurité

EAN/Gencode

3245060470531

Logiciels et configurateurs

Logiciels métiers

Logiciel illiPro

Normes et réglementations

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité
