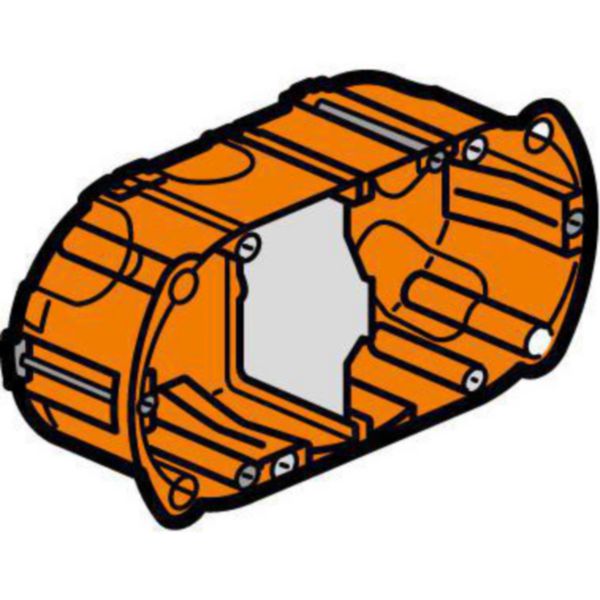

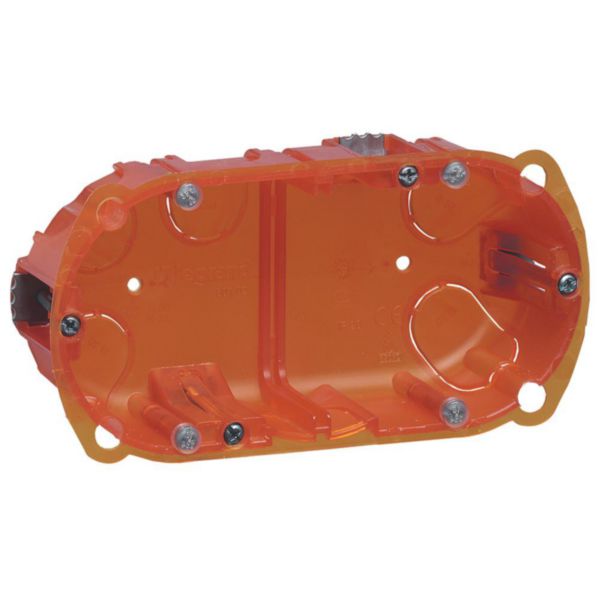

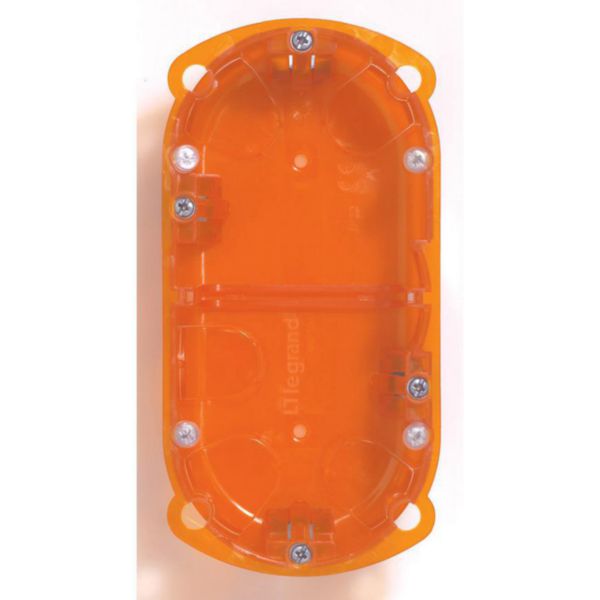

Boîte Batibox multimatériaux 2 postes ou 4 à 5 modules utilisation verticale ou horizontale - profondeur 50mm
- Ref. 0 801 22
- Batibox
- LEGRAND
Batibox multimatériaux, une boîte à rigidité renforcée pour installation dans plaque de plâtre, contreplaqué, tôle, brique, carreau de plâtre, parpaing, brique
Tarif professionnel de référence HT
hors éco-contribution
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Boîte Batibox multimatériaux 2 postes ou 4 modules à 5 modules profondeur 50mm
- Diamètre de perçage 67mm
- Modes de fixation multiples :
- par serrage d'étriers métalliques en cloisons creuses (plaques de plâtre, briques) ou sur carreaux de plâtre
- par scellement sur murs maçonnés (parpaing, brique)
- par injection de colle pour scellement rapide - Équipée d'étriers métalliques imperdables - Montage vertical ou horizontal
- Livrée avec :
- vis équipées de cache de protection
- cloisons de séparation amovibles pour accueil des fonctions étendues (exemple : prises pré-câblées)
Les + installation
Equipée d'emplacements permettant l'injection de colle ou matériaux de scellement - Diffusion de la colle visible par transparence
Les + utilisation
Utilisation horizontale ou verticale
Recommandations / restrictions d’usages
- Pour installation dans plaque de plâtre, contreplaqué, tôle, brique, carreau de plâtre, parpaing, brique
Information sur la gamme
Les boîtes d'encastrement Batibox permettent l'installation d'appareillage dans les cloisons sèches, la maçonnerie, le béton. Il existe aussi la boîte multimatériaux qui est compatible avec les cloisons creuses (plaques de plâtre, briques), les carreaux de plâtre ou les murs maçonnés (parpaing, brique…). 3 profondeurs (30, 40 ou 50 mm) permettent de recevoir tous types d'appareillages. L'installation des boîtes multipostes peut se faire en horizontal ou vertical et une séparation amovible est livrée pour isoler le courant fort du courant faible. La boîte d'encastrement Batibox peut être transformée en une boite de dérivation en y ajoutant un couvercle de finition.
Documentation et conseils de pose
Page catalogue et annexes
- Tableau de choix (p.716 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (les essentiels pour votre installation électrique édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.722 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (boîtes d'encastrement et vis de fixation édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.723 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (boîtes, supports et plaques édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (boîtes d'encastrement édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F00454FR-04.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice 0064KC8-02 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- legrand-eco-batibox-APP225004.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Mode de pose Autre
- Forme Ovale
- Type de construction Boîte de jonction/raccordement d'appareils
- Modèle Double
- Equipé d'une couronne rotative Non
- A coupler/juxtaposer Non
- Garnissage Sans
- Diamètre 67mm
- Longueur 143mm
- Largeur 72mm
- Profondeur 50-50mm
- Profondeur intérieure 50mm
- Pour le nombre d'inserts d'appareil 5
- Fixation des appareils Visser ou à griffe
- Avec vis Oui
- Nombre de pattes de fixation réglables du dispositif 4
- Traversée de boîtier par une ouverture défonçable Oui
- Traversée de boîtier par une membrane d'étanchéité Non
- Traversée de boîtier par une tubulure Oui
- Traversée de boîtier par une membrane à niveaux Non
- Pour diamètre du tube 20/25 mm
- Pour diamètre de câble jusqu'à 20-25mm
- Verrouillage de tube Non
- Verrouillage de tube en option Non
- Entrée de l'arrière Oui
- Nombre d'entrées 5
- Matériau Plastique
- Sans halogène Non
- Type de traitement de la surface Non traité
- Couleur Orange
- Classe de protection (IP) IP20
- Finition du couvercle Sans
- Couvercle transparent Non
- Fixation du couvercle Autre
- Plombable Non
- Maintien de fonction Sans
- Avec blindage Non
- Etanche à l'air Non
- Borne, position fixe Non
- Fixation au crochet de luminaire Non
- Tubulure Sans
- Application spéciale Sans
- Avec cloison Oui
- Résistance aux chocs (IK) IK04
- Temperature d'utilisation /d'installation -5-40°C
- Temperature de stockage -5-60°C
- EAN/Gencode 3245060801229
