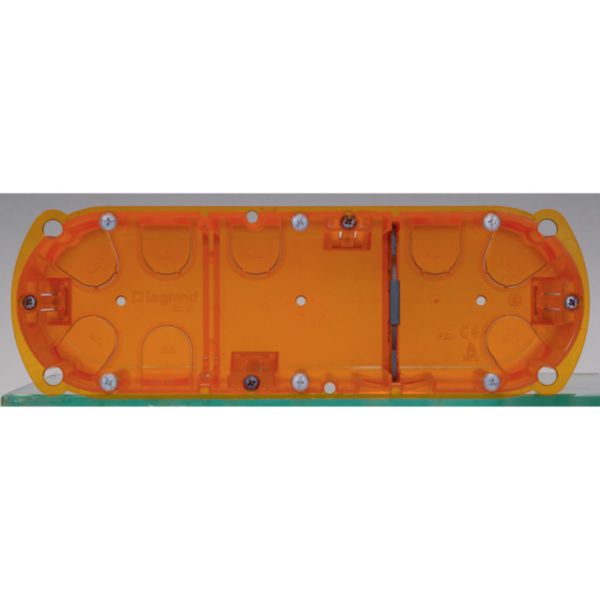

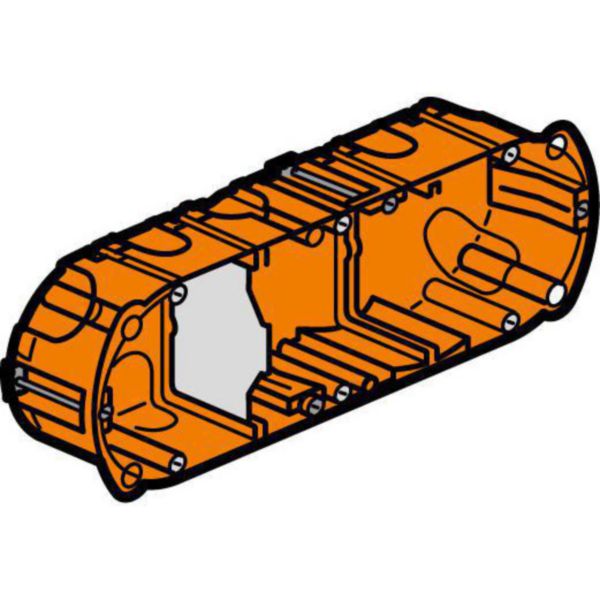

Boîte Batibox multimatériaux 3 postes ou 6 à 8 modules utilisation verticale ou horizontale - profondeur 50mm

Art d’Arnould, interrupteurs et prises d’exception

Ref. 0 801 23

16,82€

Tarif professionnel de référence HThors éco-contribution

Batibox multimatériaux, une boîte à rigidité renforcée pour installation dans plaque de plâtre, contreplaqué, tôle, brique, carreau de plâtre, parpaing, brique

Acheter

Ajouter à ma liste

Produit de vente courante
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS
PRESCRIPTION
QUESTIONS FRÉQUENTES

Caractéristiques produit

Boîte Batibox multimatériaux 3 postes ou 6 modules à 8 modules profondeur 50mm
Diamètre de perçage 67mm
Modes de fixation multiples :- par serrage d'étriers métalliques en cloisons creuses (plaques de plâtre, briques) ou sur carreaux de plâtre- par scellement sur murs maçonnés (parpaing, brique)- par injection de colle pour scellement rapide
Équipée d'étriers métalliques imperdables - Montage vertical ou horizontal
Livrée avec : - vis équipées de cache de protection- cloisons de séparation amovibles pour accueil des fonctions étendues (exemple : prises pré-câblées)

Les installation

Equipée d'emplacements permettant l'injection de colle ou matériaux de scellement - Diffusion de la colle visible par transparence

Les utilisation

Utilisation horizontale ou verticale

Recommandations / restrictions d’usages

Pour installation dans plaque de plâtre, contreplaqué, tôle, brique, carreau de plâtre, parpaing, brique

Information sur la gamme

Les boîtes d'encastrement Batibox permettent l'installation d'appareillage dans les cloisons sèches, la maçonnerie, le béton. Il existe aussi la boîte multimatériaux qui est compatible avec les cloisons creuses (plaques de plâtre, briques), les carreaux de plâtre ou les murs maçonnés (parpaing, brique…). 3 profondeurs (30, 40 ou 50 mm) permettent de recevoir tous types d'appareillages. L'installation des boîtes multipostes peut se faire en horizontal ou vertical et une séparation amovible est livrée pour isoler le courant fort du courant faible. La boîte d'encastrement Batibox peut être transformée en une boite de dérivation en y ajoutant un couvercle de finition.

Documentation et conseils de pose

Pages catalogue & annexes

Tableau de choix (p.716 édition 2022) Tableau de choix (les essentiels pour votre installation électrique édition 2022) Page commerciale (p.722 édition 2022) Tableau de choix (boîtes d'encastrement et vis de fixation édition 2022) Page technique (p.723 édition 2022) Tableau de choix (boîtes, supports et plaques édition 2022) Tableau de choix (boîtes d'encastrement édition 2022)

Fiches techniques / Guides métier

F00454FR-04.pdf

Notices / Guides mise en œuvre

0064KC8-02.pdf

Caractéristiques techniques

Type de montage

Autre

Forme

Ovale

Type de construction

Boîte de jonction/raccordement d'appareils

Modèle

Autre

Garnissage

Sans

Diamètre

67 mm

Longueur

214 mm

Largeur

72 mm

Profondeur intérieure

50 mm

Pour le nombre d'inserts d'appareil

Fixation des appareils

Visser ou à griffe

Avec vis

Pour diamètre du tube

20/25 mm

Pour diamètre de câble

20-25 mm

Verrouillage de tube

Entrée de l'arrière

Nombre d'entrées

Matériau

Plastique

Sans halogène

Traitement de surface

Non traité

Couleur

Orange

Classe de protection (IP)

IP20

Finition du couvercle

Sans

Fixation du couvercle

Autre

Plombable

Maintien de fonction

Sans

Avec blindage

Coupe-vent

Borne, position fixe

Fixation au crochet de luminaire

Tubulure

Sans

Avec languettes à clou

Résistance aux chocs (IK)

IK04

Temperature d'utilisation /d'installation

-5-40 °C

Temperature de stockage

-5-60 °C

EAN/Gencode

3245060801236

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Certificats et agréments

NF-NF012_2094

PEP Profil Environnemental Produit

LGRP-01276-V01.01-FR.pdf

Directive RoHS

Produit hors scope
Document de conformité

Réglementation REACH

Document de conformité

Prescription

CCTP – Fiches d’aide à la rédaction

Fiche CCTP Appareillage encastré ART d'Arnould

Support d’aide à la prescription

Fichier 3D Autocad

Questions fréquentes

Pré-requis ＆ Installation des produits

Quelle boîte d’encastrement choisir pour l’appareillage Art d’Arnould ?

Les appareillages Art d’Arnould nécessitent des boîtes d’encastrement spécifiques : plus profondes, de petit format… Pour assurer une installation à la hauteur de cette ligne haut de gamme, nous vous recommandons d’anticiper leur installation et de bien sélectionner la boîte... En savoir plus
