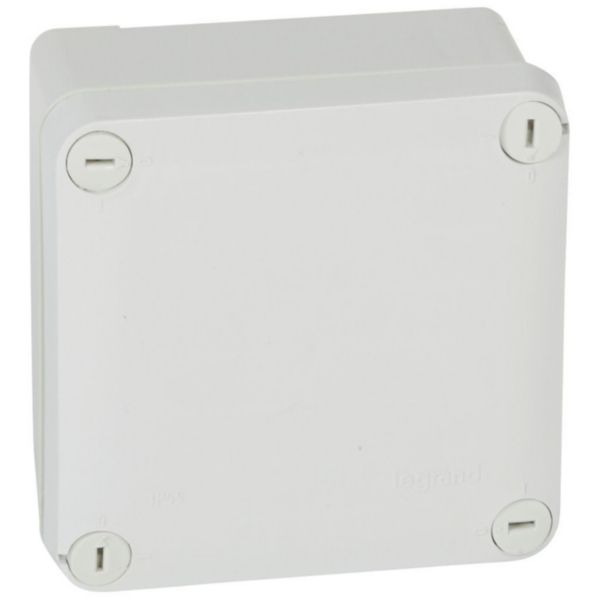

Boîte de dérivation carrée faces lisses pour presse-étoupe Plexo dimensions 105x105x55mm - gris RAL7035

Ref. 0 920 20
Boîtes Plexo
LEGRAND

Plexo, une boîte de dérivation étanche permettant d’installer et de raccorder de nouveaux appareillages ou matériels électriques, électroniques et domotiques, à l'intérieur ou à l'extérieur

12,06 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Boîte de dérivation carrée pour presse-étoupe Plexo - Gris RAL7035
IP55 - IK07 - 650°C - Faces lisses - 105mm x 105mm x 55mm
Fermeture du couvercle par 1/4 de tour
Tenue au fil incandescent 650°C (NF EN 60695-2-11) - Température d'utilisation - 25°C à + 40°C
Couvercle imperdable par lien - Zones de marquage sur les 2 faces du couvercle - La classe II est assurée par les bouchons de protection (livrés) des vis de fixation

Les + installation

Fixation avec rattrapage d'aplomb - Fixation possible avec outil type Pulsa 700 E - Fixation assurée par 2 points intérieurs (vis de Ø5mm maximum) ou par 3 points hors du volume de câblage (vis de Ø4mm maximum)

Les + utilisation

Utilisation comme boîtes de dérivation dans tout type de circuits d'installation normale (ERP selon article EL10, logement et industrie)

Information sur la gamme

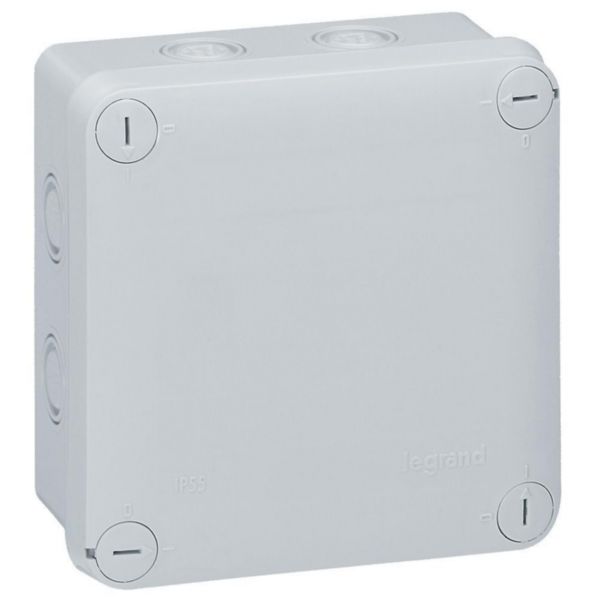

Les boîtes de dérivation étanches Plexo™ permettent tous les raccordements en résidentiel ou tertiaire, à l'intérieur ou l'extérieur grâce à un IP 55 et un IK 07. Elles peuvent être utilisées dans les ERP avec 3 niveaux de tenue aux fils incandescents répondant aux normes d'installation dans ces locaux (960°, 750° et 650°). Elles sont disponibles en version ronde, carrée ou rectangulaire, avec embouts à entrée directe interchangeables ou avec entrées pré-défonçables. Les couvercles sont enclipsables ou à fermeture par vis ¼ de tour. Les boîtes de dérivation résistent à des températures allant de -25 °C à + 45 °C, aux intempéries, mais aussi aux UV, au brouillard salin, aux huiles et graisses. Une boîte compacte est disponible pour les espaces à encombrement réduit.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

F01039FR-03.pdf

Caractéristiques techniques

Garnissage Sans
Forme Carré
Mode de pose Universel
Montage dans le sol Non
Montage sous l'eau Non
Pour diamètre du tube Autre
Entrée de l'arrière Non
Longueur 116 mm
Largeur 116 mm
Profondeur 60 mm
Connectable Non
Type de traversée de boîtier Sans
Matériau Plastique
Sans halogène Oui
Finition Non traité
Couleur Gris
Classe de protection (IP) IP55
Finition du couvercle Autre
Couvercle transparent Non
Fixation du couvercle Fermeture à baïonnette
Coulable Non
Masse de coulage fournie Non
Plombable Oui
Maintien de fonction Sans
Avec blindage Non
Résistant aux intempéries Oui
Temperature d'utilisation /d'installation -25-40 °C
Version anti-déflagration Non
Pour Ex-Zone gaz Sans
Pour poussière Ex-Zone Sans
Résistance aux chocs (IK) IK07
Temperature de stockage -25-70 °C
Numéro RAL 7035
Traitement antimicrobien Non
Avec zone de texte/surface d'inscription Non
Nature d'embout entrée de cable Autre
Entre axe de fixation verticale 44-50 mm
Entre axe de fixation horizontale 44-50 mm
EAN/Gencode 3245060920203

Engagement RSE & Respect des normes et réglementations

Certificats et agréments

OC / CB-FR_715099

Substances réglementées

Questions fréquentes

Question sur un produit

Quel est le boîtier le plus étanche ?

Les appareillages de la gamme Plexo sont conçus avec des joints et des membranes d'étanchéité situés à des points stratégiques du produit, renforçant la sécurité du circuit électrique contre l’humidité et la poussière. Concernant les boîtes de dérivation Plexo, elles assurent...
