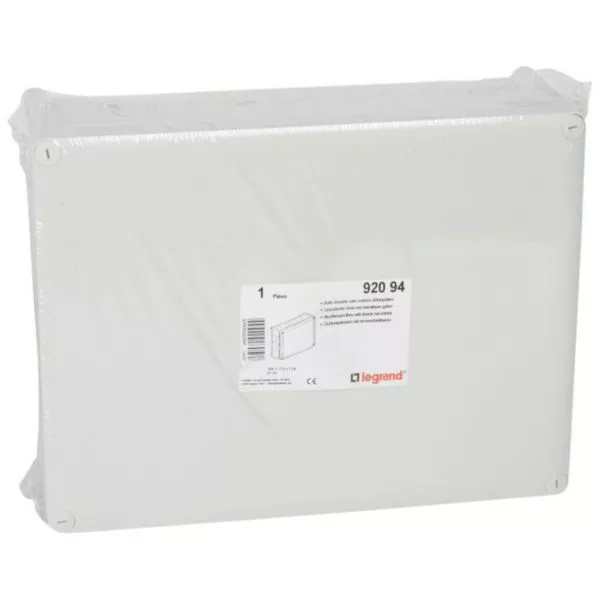

Boîte de dérivation rectangulaire pour presse-étoupe Plexo dimensions 360x270x124mm - gris RAL7035

Ref. 0 920 94

Boîtes Plexo LEGRAND

228,50€

Tarif professionnel de référence HThors éco-contribution

Plexo, une boîte de dérivation étanche permettant d’installer et de raccorder de nouveaux appareillages ou matériels électriques, électroniques et domotiques, à l'intérieur ou à l'extérieur

Acheter

Ajouter à ma liste

Produit de vente courante
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS

Caractéristiques produit

Boîte de dérivation rectangulaire pour presse-étoupe ISO Plexo - Gris RAL7035
IP55 - IK07 - 750°C - 2 entrées défonçables pour presse étoupe ISO16 et ISO20 - 18 entrées défonçables pour presse étoupe ISO20 et ISO25 - 10 entrées défonçables pour presse étoupe ISO25 et ISO32 - 6 entrées défonçables pour presse étoupe ISO32 et ISO40 - 360mm x 270mm x 124mm
Ouverture/Fermeture du couvercle par 1/4 de tour avec tournevis plat, repérage 0 et I
Tenue au fil incandescent 750°C (NF EN 60695-2-11) - Température d'utilisation - 25°C à + 40°C - Boîte sans retardateur de flammes halogénées (Directive Européenne RoHS 2002/95/CE)
Entrées prédéfonçables - La classe II est assurée par les bouchons de protection (livrés) des vis de fixation

Les installation

Fixation avec rattrapage d'aplomb assurée :- 2 ou 4 points intérieurs (vis de Ø5mm maximum)- aux 4 angles hors volume de câblage (vis de Ø4mm maximum)- avec pattes de fixation référence 035802

Les utilisation

Utilisable comme boîte de dérivation ou enveloppe de tableaux électriques dans les locaux accessibles au public des ERP (article EL9)

Information sur la gamme

Les boîtes de dérivation étanches Plexo™ permettent tous les raccordements en résidentiel ou tertiaire, à l'intérieur ou l'extérieur grâce à un IP 55 et un IK 07. Elles peuvent être utilisées dans les ERP avec 3 niveaux de tenue aux fils incandescents répondant aux normes d'installation dans ces locaux (960°, 750° et 650°). Elles sont disponibles en version ronde, carrée ou rectangulaire, avec embouts à entrée directe interchangeables ou avec entrées pré-défonçables. Les couvercles sont enclipsables ou à fermeture par vis ¼ de tour. Les boîtes de dérivation résistent à des températures allant de -25 °C à + 45 °C, aux intempéries, mais aussi aux UV, au brouillard salin, aux huiles et graisses. Une boîte compacte est disponible pour les espaces à encombrement réduit.

Documentation et conseils de pose

Pages catalogue & annexes

Page technique (p.754 édition 2022) Page technique (p.753 édition 2022) Page commerciale (p.751 édition 2022)

Fiches techniques / Guides métier

fa343afr.pdf

Caractéristiques techniques

Section de conducteur max.

32 mm²

Garnissage

Sans

Forme

Rectangulaire

Mode de pose

Universel

Montage dans le sol

Montage sous l'eau

Pour diamètre du tube

32 mm

Entrée de l'arrière

Longueur

382 mm

Largeur

292 mm

Profondeur

132 mm

Connectable

Nombre d'entrées

Type de traversée de boîtier

Estampage

Matériau

Plastique

Sans halogène

Type de traitement de la surface

Non traité

Couleur

Gris

Indice de protection (IP)

IP55

Finition du couvercle

Autre

Couvercle transparent

Fixation du couvercle

Fermeture à baïonnette

Coulable

Masse de coulage fournie

Plombable

Maintien de fonction

Sans

Avec blindage

Résistant aux intempéries

Température d'utilisation

-25-40 °C

Version anti-déflagration

Pour Ex-Zone gaz

Sans

Pour poussière Ex-Zone

Sans

Résistance aux chocs (IK)

IK07

Temperature de stockage

-25-70 °C

Numéro RAL

7035

Traitement antimicrobien

Equipé d'un porte étiquette

Nature d'embout entrée de cable

Autre

Entre axe de fixation verticale

187-193 mm

Entre axe de fixation horizontale

267-273 mm

EAN/Gencode

3245060920944
