Nouveauté

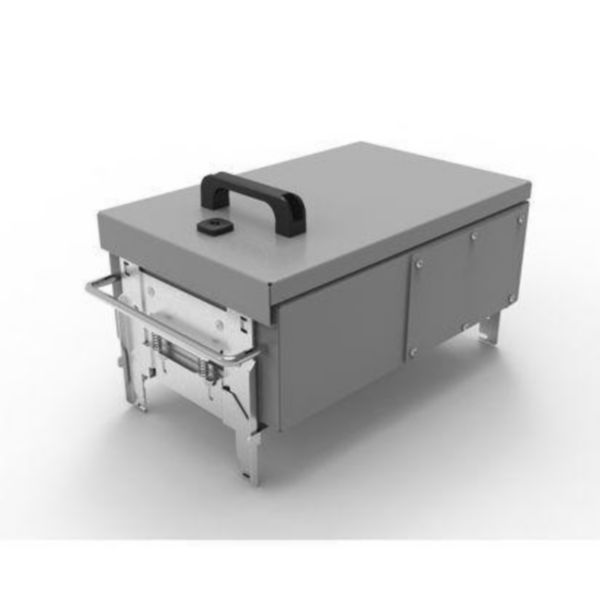

Boîte de dérivation XCP/XCM métallique - 63 A - type enfichable - IP55 - porte-fusibles 3xCH22

Ref. ZU50484021
XCP/XCM
ZUCCHINI

XCM est un système de canalisation électrique préfabriquée de moyenne puissance de dernière génération, dédié à la distribution de l'énergie horizontale ou en colonne montante, dans les bâtiments tertiaires et industriels

2049,00 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Boîtier de dérivation métallique
Peut être installé et retiré sous tension du jeu de barres
Tension assignée d’emploi Ue = 1000 V, tension assignée d’isolement Ui = 1000 V
Compatible avec les jeux de barres XCP-S, XCP-HP et XCM
Gamme XCP/XCM conforme aux normes EN 61439-1 et IEC 61439-6

Avantages

Produit adapté à ces environnements : IEC 60068-2-11 : Essais d’environnement Partie 2-11 essai Ka : brouillard salin ; IEC 60068-2-30 : Essais d’environnement Partie 2-30 essai Db : chaleur humide, cyclique (cycle 12 h + 12 h)

Les + utilisation

Installation simple et connexion rapide grâce à la nouvelle conception des crochets offrant sécurité et rapidité de montage

Recommandations / restrictions d’usages

Avant de procéder à l’installation et à la mise en service ultérieure, lire attentivement le manuel d’installation

Information sur la gamme

Le système XCP permet le transport et la distribution de l'énergie électrique. Il assure des performances exceptionnelles pour les applications d’alimentation les plus critiques et exigeantes. Grâce à sa conception novatrice, il apporte une très haute fiabilité quel que soit l’environnement et permet de réaliser des installations sur mesure et évolutives ; tout cela en garantissant une maîtrise des coûts et le respect des critères essentiels de la norme NF C 15-100.

Documentation et conseils de pose

Notices / Guides mise en oeuvre

Notice LE11100AE

Caractéristiques techniques

Nombre de conducteurs (sans mise à la terre)
4
Nombre de pôles
5
Courant assigné CA 50 Hz
63A
Tension assignée à CA 50 Hz (Min-Max)
0-1000V
Sélection de phases
Non
Avec dispositif de blocage
Oui
Type de dérivation
Câble
Protection
Fusible à haut pouvoir de coupure
Couleur
Gris
Numéro RAL
7042
Classe de protection (IP)
IP55
Longueur
505mm
Largeur
280mm
Hauteur
297mm
Résistance aux chocs (IK)
IK10
Temperature d'utilisation /d'installation (Min-Max)
-5-50°C
Temperature de stockage (Min-Max)
-5-50°C
Fréquence (Min-Max)
50-50Hz
Indication de repérage des bornes de raccordement
Oui
Sans halogène
Oui
Type de connexion
Borne à vis
Nombre de bornes
4
EAN/Gencode
8033777395804
