Nouveauté

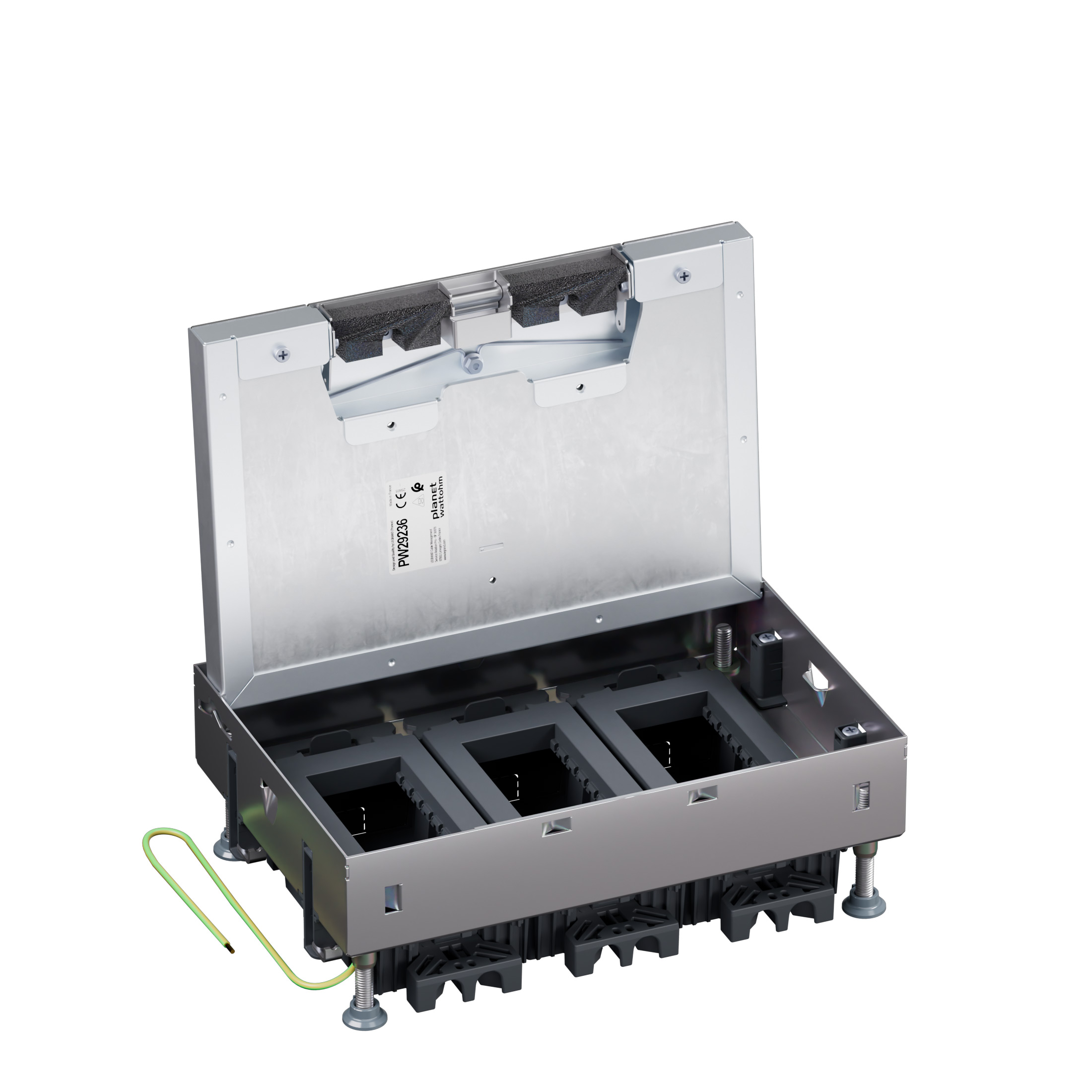

Boîte de sol Logix 12 modules horizontaux avec couvercle affleurant métal - pour plancher technique

Ref. PW29236
Logix
PLANET WATTOHM

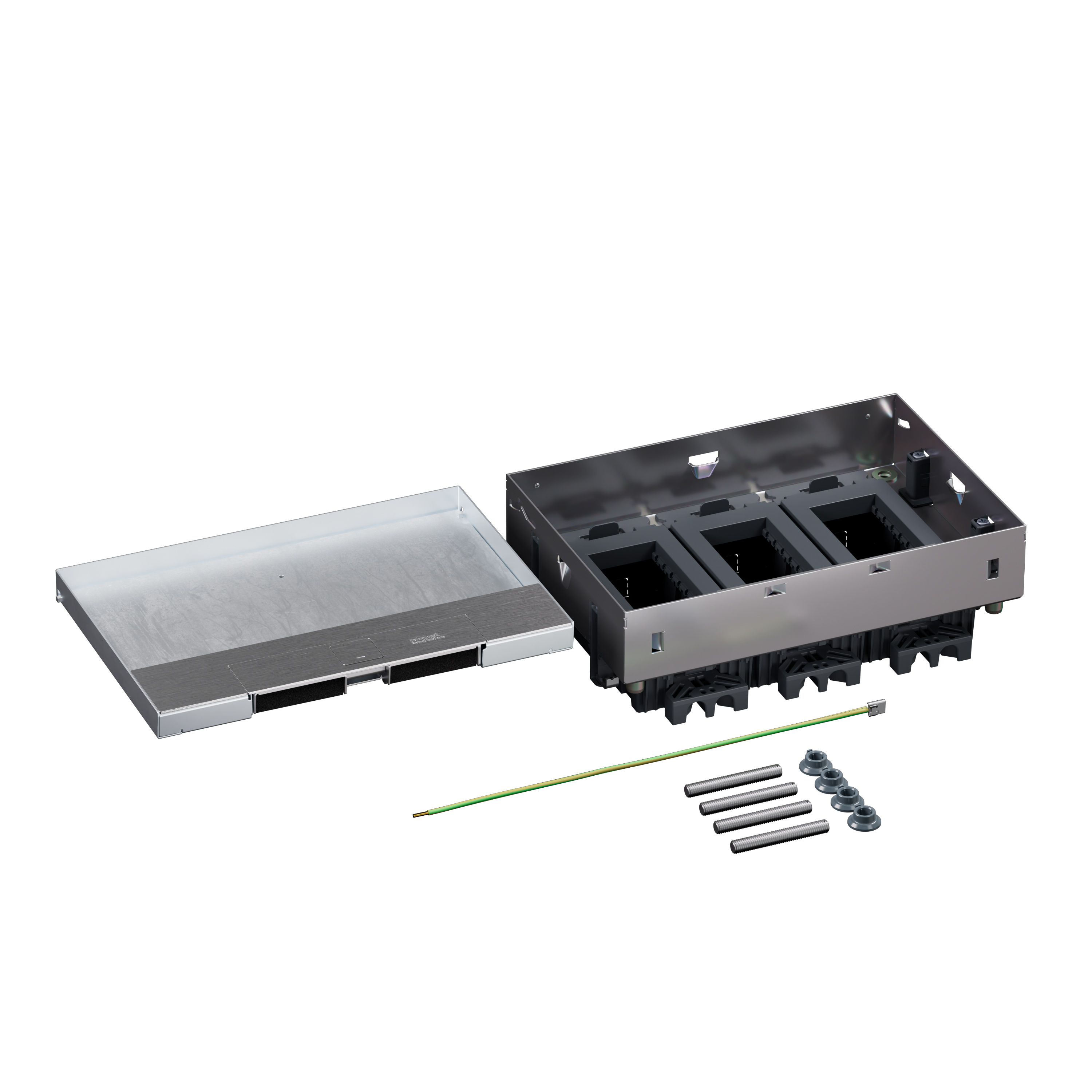

La boîte de sol permet l'accès et le raccordement des prises électriques, AV et VDI. Elle est composée de son cadre et de son couvercle

Information produit
Stock Legrand sous 20 jours ouvrés à réception de la commande distributeur

Caractéristiques produit

Paniers compatibles avec les gammes d'appareillage au format 45mm.
Disponible en trois tailles et évolutive car munie de supports d'appareillages communs (une boîte de sol standard peut devenir affleurante sans décâbler les prises).
Installation rapide du panier sur 3 niveaux avec verrouillage sans outil. Equipé de quatre pieds réglables en hauteur de 92mm à 122mm. Au-delà, utiliser l'accessoire réf PW28601. Les parties isolantes sont livrées avec les cadres support appareillage pour isoler le câblage sous le plancher.
Couvercle amovible pour faciliter les connexions aux appareillages. Une fois montée, la boîte de sol a une résistance globale à la charge de 5000N (appliquée verticalement au travers d'une large surface diam. 130 mm)
Le couvercle peut intégrer tout type de revêtement jusque 8mm d'épaisseur

Avantages

Une gamme disponible en trois tailles, adaptée à tous types de sol (planchers techniques, chapes béton) et évolutive car munie de supports d'appareillages communs (une boîte de sol standard peut devenir affleurante sans décâbler les prises).
Deux orientations possibles pour la sortie de câble. Cadre et couvercle facilement réversibles à 180°. Possibilité d'ajouter un système de verrouillage avec ou sans clé.

Les + installation

Installation facile et rapide grâce au montage et démontage des composants par clippage (déclipage à la main ou à l'aide d'un tournevis). La capacité de câblage des paniers est maximale pour aider lors du câblage des prises. Les paniers sont équipés de retenues de câble rapide par clippage (pas de vis). Entrées des câbles pré-découpées pour en faciliter l'installation.

Les + utilisation

S'adapte à l'usage. Possibilité de changer le couvercle avec les références SAV. les finitions plastic et inox sont facilement interchangeable.

Recommandations / restrictions d’usages

Usage en intérieur uniquement.

Information sur la gamme

Solution complète et innovante, le système LOGIX répond aux besoins des entreprises qui doivent s'adapter aux comportements nomades des utilisateurs et à la multiplication des moyens de communication. Découvrez cet ensemble de solutions faciles et rapides à installer, permettant une alimentation par le sol, en vertical ou en périmétrique : appareillage 45, boîtes de sol, goulottes d'installation 45 PVC et universelles PVC, goulottes de distribution et d'installation ZH et composants.

Documentation et conseils de pose

Fiches techniques / Guides métier

F04324FR-00.pdf (français)

Notices / Guides mise en oeuvre

Notice LE14804AA-01

Caractéristiques techniques

Largeur
180.9mm
Hauteur
90.8mm
Profondeur
264.1mm
Adapté à un canal noyé recouvert d'une chape
Non
Adapté à un canal noyé fermé à fleur de sol
Non
Ouverture d'encastrement du boîtier sur-sol
Non
Ouverture d'encastrement de l'unité d'encastrement
Rectangulaire
Nombre d'appareils encastrables
6
Matériau de la paroi latérale
Acier
Possibilité d'intégration de joints
Non
Possibilité de découplage de la partie supérieure et de la partie inférieure
Oui
Plancher
Oui
Classe de protection (IP)
IP20
EAN/Gencode
3271784191193

Prescription

Support d’aide à la prescription

Engagement RSE & Respect des normes et réglementations

RSE Produit

11.7738 Empreinte carbone phase Fabrication (A1-A3) (kg CO2 eq.)

Profil Environnemental Produit

LGRP-02275-V01.01-FR.pdf

Substances réglementées

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.
9 813 66	Support boîte de sol pour appareillage horizontaux 4 modules + isolateur
9 813 79	Couvercle métal aflleurant 8/12 modules
