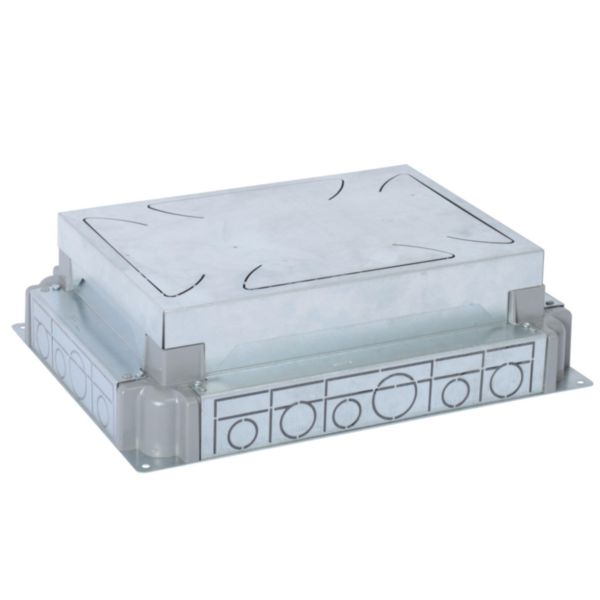

Boîte d'encastrement pour installer une boîte de sol standard ou affleurante
Ref. PW28512
Logix PLANET WATTOHMBoîte d'encastrement auto-ajustable 8/12m
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Auto-ajustable pour une épaisseur de béton comprise entre 65mm et 90mm : gain de temps car pas besoin d'ajuster la hauteur de la boîte d'encastrement.
- Quatre faces pré-découpées pour passage de goulottes (sections L 75mm x H 25mm mini, L 225mm x H 38mm maxi) et de conduits (diamètres 20mm, 25mm et 32mm)
- Parfaitement étanche au coulage béton grâce à un film plastique sur ses quatre faces.
- Livré avec un masque métallique isolant du béton lors de son coulage et équipé d'opercules pliables pour en faire des poignées afin de faciliter son extraction une fois le béton sec.
- Matières : acier galvanisé et angles en plastique
Avantages
- Permet une fixation rapide et sans outil du cadre support de la boite de sol standard par clipsage et système de verrouillage exclusif dans les crans de ses quatre angles plastiques.
Les installation
Boîte de sol à composer : s'adapte au besoin (type d'installation, nombre de modules, finitions), donne du temps de réflexion, préserve les produits durant la progression du chantier (on ne les installe qu'aux derniers moments)
Les utilisation
Evolutivité : sans retoucher au sol ni décâbler, on peut remplacer une boîte de sol standard initialement installée par une affleurante et vice versa. Pratique notamment pour les bâtiments de location de locaux tertiaires.
Recommandations / restrictions d’usages
- Usage en intérieur uniquement.
Information sur la gamme
Spécialiste des canalisations électriques, Planet Wattohm propose des solutions innovantes dédiées aux installateurs et professionnels du bâtiment tertiaire. Conçues pour répondre précisément aux besoins du secteur, les goulottes électriques LOGIX de Planet Wattohm s’intègrent parfaitement dans les environnements où les besoins en mobilité, en communication sont importants. S’adaptant à tout type d’espaces tertiaires, l'association goulotte PVC + appareillage électrique imaginée par Planet Wattohm est d’installation facile et rapide grâce à son système de clippage direct permettant de recevoir prises et appareillage. Élaboré avec des composants fiables et pérennes, le système LOGIX permet en plus de faire l’économie d’opérations de maintenance sur toute l’installation électrique. Planet Wattohm propose une offre complète de solutions pour faciliter l’alimentation du poste de travail par le sol, en vertical ou en périmétrique. Les goulottes électriques LOGIX sont conçues pour acheminer les courants forts et faibles dans les installations périmétriques (en plinthe ou en allège).
Documentation et conseils de pose
Pages catalogue & annexes
- page commerciale (p.290_291 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- page commerciale (p.300 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- page commerciale (p.288 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03343FR-03.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03342FR-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE08159AA-03 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Largeur 242 mm
- Dimension nominale 225 mm
- Hauteur 90 mm
- Hauteur min. de la chape de béton 65 mm
- Profondeur 325 mm
- Plage de nivellement 65-90 mm
- Adapté à un canal noyé recouvert d'une chape Oui
- Adapté à un canal noyé fermé à fleur de sol Non
- Hauteur de canal 25-38 mm
- Largeur de canal 75-225 mm
- Ouverture d'encastrement du boîtier sur-sol Non
- Ouverture d'encastrement de l'unité d'encastrement Rectangulaire
- Matériau de la paroi latérale Acier
- Possibilité d'intégration de joints Non
- Possibilité de découplage de la partie supérieure et de la partie inférieure Oui
- Plancher Non
- EAN/Gencode 3271784151067
