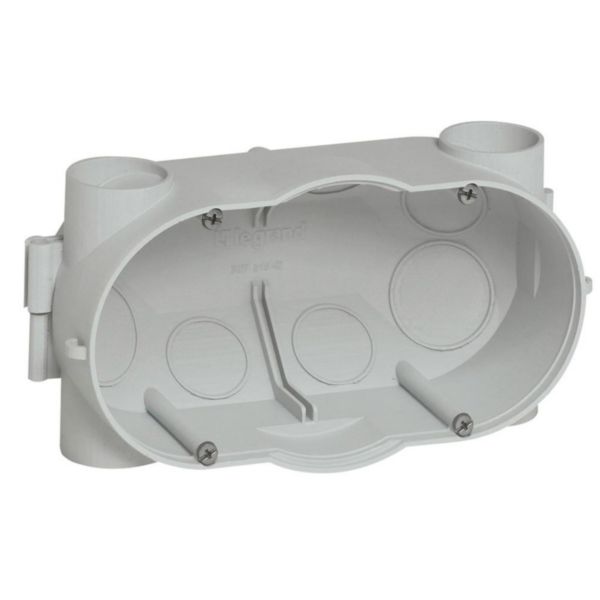

Boîte Batibox pour banche béton 2 postes ou 4 modules à 5 modules profondeur 58mm
Livrée avec couvercle de pose recevant les aimants références 081970 et 081990 et 4 vis de fixation
Entrées operculables :- sur face inclinée : 6xØ20mm et 2x25mm pour tube ICTA- sur les côtés : 4xØ25mm pour tube IRL (traversantes 2 à 2)

Les installation

Peut recevoir la bague référence 081960 (livrée avec 2 vis de fixation) qui permet de faire un rattrapage d’aplomb si nécessaire

Les utilisation

Utilisation horizontale ou verticale

Information sur la gamme

Les boîtes d'encastrement Batibox permettent l'installation d'appareillage dans les cloisons sèches, la maçonnerie, le béton. Il existe aussi la boîte multimatériaux qui est compatible avec les cloisons creuses (plaques de plâtre, briques), les carreaux de plâtre ou les murs maçonnés (parpaing, brique…). 3 profondeurs (30, 40 ou 50 mm) permettent de recevoir tous types d'appareillages. L'installation des boîtes multipostes peut se faire en horizontal ou vertical et une séparation amovible est livrée pour isoler le courant fort du courant faible. La boîte d'encastrement Batibox peut être transformée en une boite de dérivation en y ajoutant un couvercle de finition.

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.726 édition 2022) Tableau de choix (boîtes, supports et plaques édition 2022)

Fiches techniques / Guides métier

F00456FR-03.pdf

Notices / Guides mise en œuvre

LE00444AA.pdf

Caractéristiques techniques

Mode de pose

Construction en béton

Forme

Ovale

Type de construction

Boîte de jonction/raccordement d'appareils

Modèle

Double

Garnissage

Autre

Diamètre

168 mm

Largeur

78 mm

Pour le nombre d'inserts d'appareil

Fixation des appareils

Visser

Avec vis

Pour diamètre du tube

20/25 mm

Pour diamètre de câble jusqu'à

20-25 mm

Verrouillage de tube

Entrée de l'arrière

Nombre d'entrées

Matériau

Plastique

Sans halogène

Type de traitement de la surface

Non traité

Couleur

Gris

Indice de protection (IP)

IP20

Couvercle transparent

Fixation du couvercle

Encliqueté

Plombable

Maintien de fonction

Sans

Avec blindage

Etanche à l'air

Borne, position fixe

Fixation au crochet de luminaire

Tubulure

Sans

Résistance aux chocs (IK)

IK04

Temperature d'utilisation /d'installation

-5-40 °C

Temperature de stockage

-5-60 °C

EAN/Gencode

3245060819422

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Directive RoHS

Produit hors scope
Document de conformité

Réglementation REACH

Document de conformité

À associer

Avec Boîte universelle associable Batibox pour béton 2 postes - profondeur 58mm

Couvercle de pose ou obturateur pour boîte béton Batibox références 081940 ou 081941
Ref. 0 819 72

1,61 € Tarif professionnel de référence HT

Voir le produit

Ajouter à ma liste

Bague pour boîte Batibox béton pour montage d'appareillage à vis Ø64mm
Ref. 0 819 60

2,24 € Tarif professionnel de référence HT

Voir le produit

Ajouter à ma liste

Couvercle de fixation pour boîte béton Batibox références 081940 ou 081941
Ref. 0 819 71

1,39 € Tarif professionnel de référence HT

Voir le produit

Ajouter à ma liste

Aimant de fixation pour boîte Batibox béton 600N couleur verte
Ref. 0 819 70

103,90 € Tarif professionnel de référence HT

Voir le produit

Ajouter à ma liste

Aimant de fixation pour boîte Batibox béton 1200N couleur rouge
Ref. 0 819 90

170,80 € Tarif professionnel de référence HT

Voir le produit

Ajouter à ma liste
