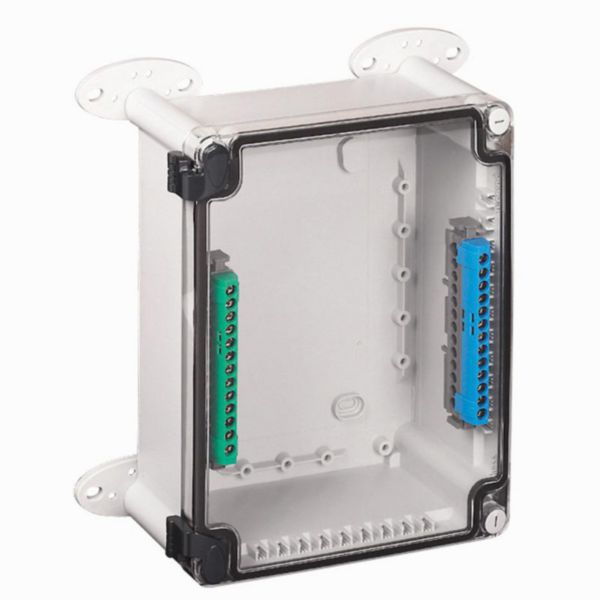

Boîtier industriel plastique IP55 IK07 - 360x270x124mm avec couvercle transparent - RAL7035

Ref. 0 359 91

LEGRAND

262,50€

Tarif professionnel de référence HThors éco-contribution

Atlantic, boîtier industriel plastique, étanche, pour la protection des composants électriques et électroniques contre les agressions extérieures

Acheter

Ajouter à ma liste

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS
PIÈCES DÉTACHÉES

Caractéristiques produit

Boîtier industriel plastique - Faible profondeur - IP55 IK07 - Avec couvercle transparent - Gris RAL7035
Dimensions intérieures :- hauteur 360mm- largeur 270mm- profondeur 124mm
Classe II assurée par les bouchons de protection des vis de fixation (livrés)
Faces lisses - Liberté de fixation :- intérieure : 4 trous oblongs en fond de boîte- hors volume de câblage aux 4 angles par vis Ø4mm (livrées)- par pattes de fixation murale
Ouverture/fermeture 1/4 de tour du couvercle par tournevis plat

Les installation

Fixation des borniers IP2X en partie haute - Possibilité de fixation des équipements sur rail ou plaque pleine

Documentation et conseils de pose

Pages catalogue & annexes

Tableau de choix (p.152 édition 2022) Page commerciale (p.156 édition 2022) Page technique (p.157 édition 2022)

Fiches techniques / Guides métier

F00204FR-01.pdf Choisir son enveloppe en fonction de son environnement

Caractéristiques techniques

Mode de pose

Saillie

Type de couverture

Couvercle

Finition du couvercle

Fermé

Type de porte

Sans

Couvercle/porte transparent(e)

Avec serrure

Hauteur

382 mm

Largeur

292 mm

Profondeur

132 mm

Profondeur d'encastrement

132 mm

Profondeur intérieure

124 mm

Epaisseur de matériau du boîtier

3 mm

Epaisseur de matériau de la porte/du couvercle

3 mm

Couleur

Gris

Numéro RAL

7035

Nombre de modules

Nombre de rangées

Largeur en nombre de modules

Possibilité de montage en saillie

Nombre d'entrées de conduit

Matériau du boîtier/corps

Plastique

Type de traitement de la surface

Non traité

Avec cadre/support de montage

Convient pour utilisation à l’extérieur

Adapté à un parafoudre

Indice de protection (IP)

IP55

Classe de protection

Indice de protection contre les chocs (IK)

IK08

Maintien de fonction

Autre

EAN/Gencode

3245060359911

Logiciels et configurateurs

Logiciels métiers

Logiciel illiPro

Configurateurs

Armoires-et-coffrets-industriels

Normes et réglementations

Directive RoHS

Produit hors scope
Document de conformité

Réglementation REACH

Document de conformité

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
9 803 01	Axe 1/4 tour pour maintenance boîtier industriel plastique RAL7035 supérieur à 310x240mm
