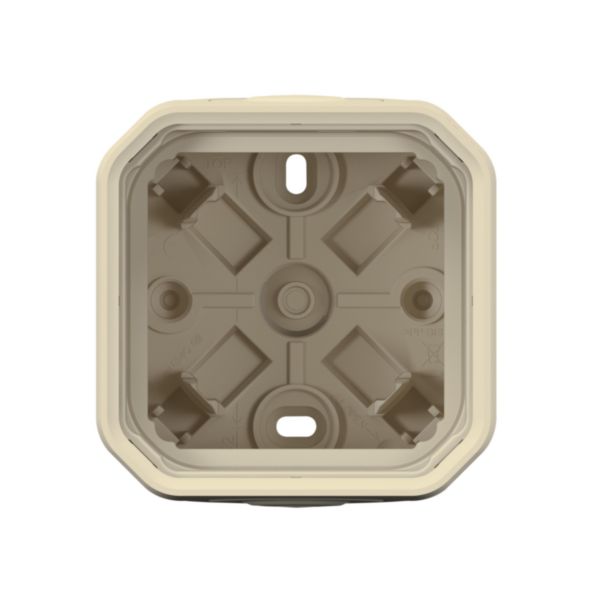

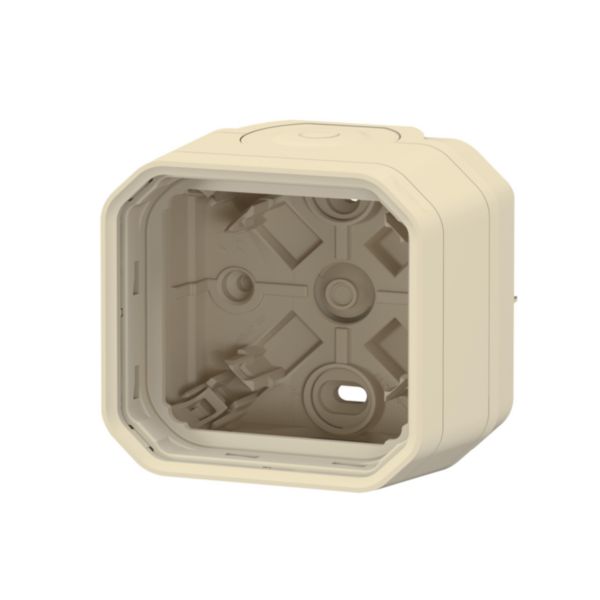

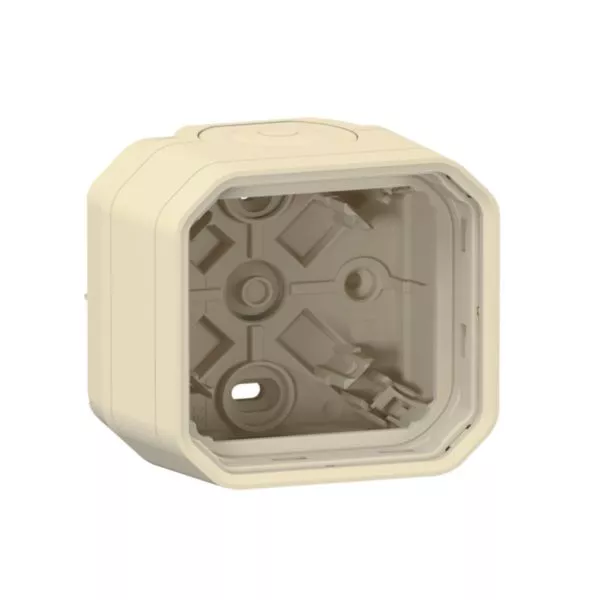

Boîtier saillie étanche Plexo 1 poste avec 2 embouts à membrane et 1 entrée - sable

Plexo™ : de tous temps avec vous !

Ref. 069863L

Plexo LEGRAND

3,85€

Tarif professionnel de référence HThors éco-contribution

Plexo composable, boîtier étanche pour lieux humides, permet l'installation en saillie des mécanismes

A reçu le prix iF Design Award 2022

Acheter

Ajouter à ma liste

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS
PRESCRIPTION

Caractéristiques produit

Boîtier saillie sur lequel sont installés les produits livrés en mode composable
IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
Matières plastiques avec protection renforcée contre les UV

Avantages

Un boîtier composé d'une platine et d'un cadre - La platine de faible épaisseur et très rigide, permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils
Une fixation des mécanismes sur la platine symétrique à 90° qui permet l'arrivée des câbles ou tubes par le haut, le bas, la droite, la gauche ou l'arrière

Les installation

Le concept de platine de faible profondeur permet de faciliter le cablâge des fils qui peut être réalisé avec le mécanisme clipsé ou déclipsé. En complément, le joint périphérique arrière compense les déformations et irrégularités des surfaces de pose.
En multiposte, une seule référence permet la pose en horizontal ou en vertical.

Information sur la gamme

Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels.
Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.
En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.744 édition 2022)

Fiches techniques / Guides métier

F03421FR-00.pdf

Documents & argumentaires commerciaux

Plexo : de tous temps avec vous

Caractéristiques techniques

Assemblage

Boîtier apparent

Adapté aux programmes d'interrupteur résidentiels modulaires

Nombre d'unités

Sens de montage

Horizontal et vertical

Forme

Autre

Matériau

Plastique

Qualité du matériau

Thermoplastique

Sans halogène

Traitement de surface

Non traité

Finition de la surface

Couleur

Beige

Numéro RAL (équivalent)

1013

Transparent

Avec cadre de recouvrement

Avec entrée de câble

Avec insertion de raccord à écrou

Résistant aux chocs

Classe de protection (IP)

Autre

Largeur d'appareil

82 mm

Hauteur d'appareil

85 mm

Profondeur d'appareil

57 mm

Résistance aux chocs (IK)

Non applicable

Temperature d'utilisation /d'installation

-10-40 °C

Temperature de stockage

-25-60 °C

Diamètre de tube pour produit saillie

16-20 mm

Diamètre maxi d'entrée de câbles

17 mm

Nature d'embout entrée de cable

Souple à perforer

Maintien du cable

Non applicable

Traitement antimicrobien

EAN/Gencode

3414971904439

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Normes et réglementations

Certificats et agréments

PEP Profil Environnemental Produit

LGRP-01292-V01.01-FR.pdf

Directive RoHS

Produit hors scope
Document de conformité

Réglementation REACH

Document de conformité

Prescription

CCTP – Fiches d’aide à la rédaction

CCTP Plexo et appareillages étanches

Support d’aide à la prescription

Fichier 3D Autocad
