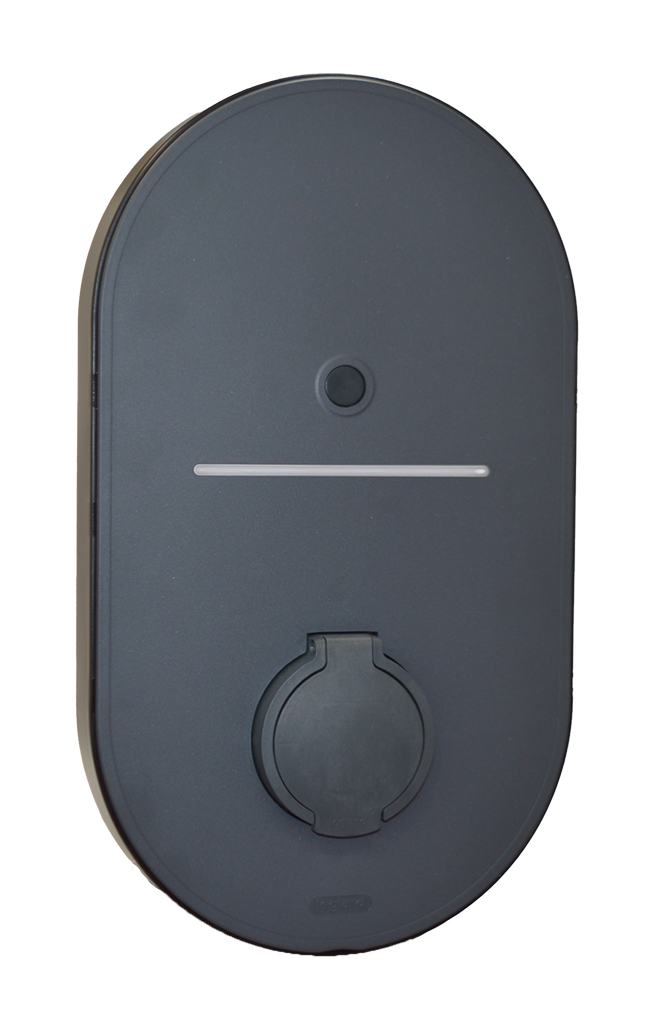

Borne de recharge Green'up Home triphasée 22kW AC Mode 3
- Ref. 0 570 22
- Green'up Home
- LEGRAND
Borne Green'up Home pour recharge de VE et VHR en résidentiel individuel. Connectable par Bluetooth, wifi, câble ethernet. Pilotable par l'App Home + Control
Tarif professionnel de référence HT
hors éco-contribution
Caractéristiques produit
- IP55 - IK10 : robuste et compatible avec une installation extérieure
- Détection de courant de défaut 6mA DC intégrée
- Modulation de la charge via la fonction TIC (historique ou standard) du compteur Linky
- Possibilité de régler la puissance délivrée. (11/15/18/22kW)
- Montage mural ou fixation au sol avec pied (à commander séparément : référence 057057)
Avantages
- Borne de recharge nativement connectée, compatible avec les appareils connectés "with Netatmo" pour une gestion efficace de l'énergie dans la maison (scénario, délestage...)
- ISO 15118 HW ready
- - Mise en œuvre rapide et aisée
- Luminosité du voyant IHM réglable
Les + utilisation
- Contrôle à distance disponible dans l'App. Home + Control : configuration, gestion des plannings de recharge, suivi des consommations d'énergie (vue en direct, historique…), gestion des notifications, lancement et arrêt de la charge.
- Interconnexion possible avec l'écosystème "with Netatmo", qui permet de bénéficier automatiquement de l'énergie photovoltaïque produite lorsque celle-ci s'avère suffisante.
- Permet de moduler la charge lorsque le compteur Linky est installé en limite de propriété ou difficilement accessible.
Recommandations / restrictions d’usages
- Mode 3 : utiliser uniquement une fiche homologuée constructeur avec contacts argentés - Utilisation de rallonge et d'adaptateur interdite
- Pas de communication OCPP : cette borne ne peut pas être opérée
Information sur la gamme
Les bornes Green'UPHOME permettent la recharge de tous les véhicules électriques et hybrides rechargeables. Les bornes offrent une recharge du véhicule en Mode 2 (prise 2P+T Green’UP SYSTEM) et/ou en Mode 3 (prise T2S), quel que soit le câble de recharge à disposition. L’offre Green'UPHOME, nativement connectée, intègre l’écosystème Home + Control (pilotage, suivi des consommations, gestion des plannings,etc.). Les bornes Green'UPHOME IP55- IK10 peuvent être installées en intérieur ou en extérieur, au mur ou sur pied. Installation facile et rapide, grâce à sa patère de fixation, ses connecteurs automatiques, ses protections intégrées et son socle « mains libres ». Pose des bornes sans qualification requise jusqu’à 3,7kW en maison individuelle. Un raccordement à la TIC du compteur Linky de l’utilisateur lui permet de conserver le contrat d’énergie souscrit.
Documentation et conseils de pose
Page catalogue et annexes
- Page commerciale (p.22 édition 2025) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.23 édition 2025) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (p.18-19 édition 2025) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F04280FR-02.pdf (français) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F04280EN-02.pdf (anglais) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Téléchargez le guide installateur Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice LE14647AA-07 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Ma maison simplement connectée : découvrez le guide du Pro Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Découvrez l'offre complète de recharge de véhicules électriques pour une transition énergétique adaptée à chacun Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Exécution raccord côté installation Triphasé
- Tension d'entrée 380-415V
- Fréquence 50/60 Hz
- Puissance de raccordement nominale 22kW
- Nombre de points de chargement 1
- Puissance max. par point de chargement 22kW
- Largeur 270mm
- Hauteur 470mm
- Profondeur 160mm
- Nombre de prises de charge type 2 1
- Avec boîte de raccordement domestique Non
- Câble de recharge avec verrouillage permanent sur la station de charge Non
- Détection de courant résiduel DC Oui
- Avec disjoncteur de protection Non
- Mise en réseau en maître Non
- Mise en réseau comme extension Non
- Mise réseau via LAN Non
- Connectable via Wi-Fi Non
- Norme de communication mobile 4G (LTE) Non
- Norme de communication mobile 5G Non
- Avec compteur d'énergie Non
- Avec interrupteur à clé Non
- Avec lecteur de carte RFID intégré Non
- NFC (Near Field Communication) Non
- Gestion intégrée de la charge statique Non
- Convient pour une charge dynamique Non
- Plug & Charge selon ISO 15118 Oui
- Avec affichage Non
- Matériau du boîtier/corps Plastique
- Classe de protection (IP) IP55
- Résistance aux chocs (IK) IK10
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Utilisation et configuration via application mobile Oui
- Export de l'historique de charge Non
- Section de conducteur connectable 6-10mm²
- Temperature d'utilisation /d'installation -30-50°C
- Temperature de stockage -25-40°C
- Tension nominale (Un) 380-415V
- Couleur Anthracite
- Objet connecté Oui
- Moyen de pilotage Smartphone apps
- Pilotable à la voix Non
- Programmable Oui
- Intéropérabilité du protocole de connexion Non
- Connectable par box Internet Oui
- Nom de l'application Home + Control
- Fonction d'usage du produit Recharge vehicule électrique
- EAN/Gencode 3414972586313
