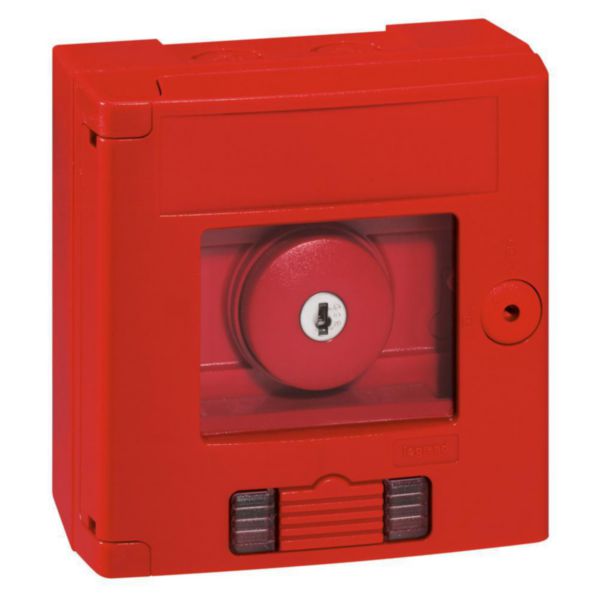

Coffret bris de glace coup de poing IP44 rouge avec 2 voyant - montage en saillie

Ref. 0 380 09

LEGRAND

284,20€

Tarif professionnel de référence HThors éco-contribution

Dispositif permettant, dans le cadre de la lutte contre l'incendie, de couper l'alimentation électrique d'un ou de groupes de circuits et destiné à être manipulé par les services de secours

Acheter

Ajouter à ma liste

Produit de vente courante
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS
PIÈCES DÉTACHÉES

Caractéristiques produit

Coffret bris de glace coup de poing IP44 rouge avec 2 voyants - Classe II - IK07 - IP44 - 230V~ - 12mA
Dimensions : 125mm x 125mm x 71mm - 230V~ - 6A / 400V~ - 4,5A - 48V= - 1A / 24V= - 1,5A
Equipé de :- porte vitrée, sur charnières avec possibilité de serrure à clé n° 850 (référence 001390)- 3 arrivées de câble pour presse étoupe ISO20 (par le haut ou par le bas grâce au socle réversible)- 2 entrées par l'arrière du produit Ø20mm- 2 entrées latérales pour moulures 20mm x 12,5mm et 32mm x 12,5mm- 1 contact NF + 1 contact NO de pouvoirs de coupure 6A/230Vac, 4,5A/400Vac, 1A/48Vcc, 1,5A/24Vcc
Signalisation de l'état des organes asservis par 2 voyants à LED longue durée (1 vert + 1 rouge) à alimenter sous 230Vac - Coup de poing à accrochage, avec déverrouillage par clé n° 850
En application de l'arrêté du 4 novembre 1993 relatif à la signalisation de sécurité et de santé au travail, les coffrets de coupure d'urgence doivent être rouges ou jaunes - Le décret 2010-2017 du 30/08/2010 relatif à la sécurité des travailleurs face aux risques électriques demande des dispositifs permettant en cas d'urgence, de couper l'alimentation électrique d'un ou de groupes de circuits en cas d'apparition d'un danger inattendu de choc électrique, d'incendie ou d'explosion - Répond aux exigences d'installation de la norme NF C 15-100

Les installation

Montage en saillie - Encastrement possible avec boîtes Ø85mm

Recommandations / restrictions d’usages

Livré sans marteau (référence 038091)
Peut recevoir, en option, une carte à voyants 12V - 48V optionnelle, référence 038010 (tension continue) ou 038089 (tension alternative)
Dans le cadre de la lutte contre l'incendie, le coffret de coupure d'urgence, obligatoire dans les établissements recevant du public et destiné à être manipulé par les services de secours, doit être de couleur rouge - Le coffret de coupure d'urgence, destiné à être manipulé par le personnel de l'établissement, doit être de couleur jaune

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.1160 édition 2022)

Fiches techniques / Guides métier

F00029FR-00.pdf

Notices / Guides mise en œuvre

4065388-06.pdf

Caractéristiques techniques

Type de déverrouillage

Autre

Nombre de contacts en tant que contacts à ouverture

Nombre de contacts en tant que contacts à fermeture

Indice de protection (IP)

IP44

Mode de pose

Encastré

Avec éclairage

Diamètre de trou

20 mm

EAN/Gencode

3245060380090

Logiciels et configurateurs

Logiciels métiers

Logiciel illiPro

Normes et réglementations

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
0 380 60	Lot de 5 vitres de rechange pour coffrets bris de glace et réserve de clés version carrée

Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
