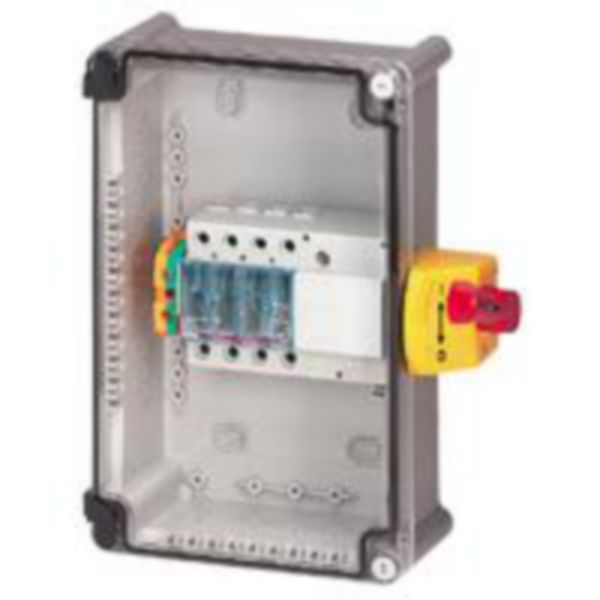

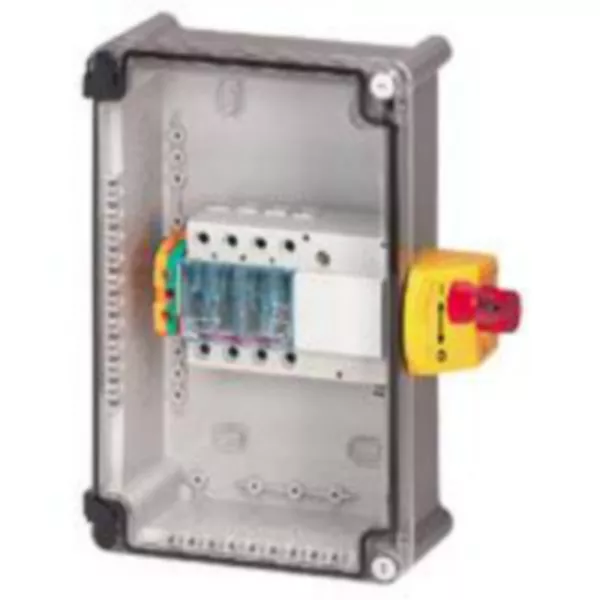

Coffret de proximité 100A IK07 3P avec interrupteur-sectionneur Vistop et bornier de terre viking 3

Ref. 0 226 25
Vistop
LEGRAND

Coffret de proximité avec interrupteur sectionneur Vistop pour la coupure en charge, le sectionnement et le cadenassage d'un équipement situé à distance

558,20 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Coffret de proximité 100A - IK07
Composé :
- d'un boîtier plastique IP65, couvercle transparent à charnières équipé d'un Vistop à commande latérale, poignée rouge/plastron jaune équipé d'un contact inverseur NO+NF
- d'un bornier de terre (Viking3)
- 2 presse-étoupe 36 P - ISO50
3P
Raccordement par bornes à cage :
- 50mm² souple
- 70mm² rigide
Capacité nominale des bornes de terre : 50mm²

Les + utilisation

Permet la coupure en charge, le sectionnement et le cadenassage en position O d'un équipement situé à distance : coupure de VMC (ventilation mécanique contrôlée), moteurs, machines fixes ou mobiles, climatiseurs… - Peut également assurer la fonction d'interrupteur général, de coupure d'urgence, d'arrêt d'urgence

Recommandations / restrictions d’usages

Répond aux exigences du décret 93.40 sur la mise en conformité des machines et équipements de travail (fixes/portatifs), à l'exception des interrupteurs combinés

Information sur la gamme

Les interrupteurs-sectionneurs de sécurité Vistop permettent de scinder électriquement tout ou partie d'une installation et d'assurer par le sectionnement la sécurité des personnes intervenantes. Ils sont compatibles avec une installation petit tertiaire de 32 à 160 A et sont disponibles en 2 versions plastronnables : commande latérale directe à droite ou gauche ou commande frontale directe. Les poignées peuvent être noire ou rouge avec un plastron jaune selon les normes à respecter. Des accessoires permettent d'autres combinaisons : autre commande, contacts auxiliaires de précoupre et signalisation, interrupteur-sectionneur auxiliaire, cadenas de sécurité...

Documentation et conseils de pose

Page catalogue et annexes

Notices / Guides mise en oeuvre

Notice 0064DP108

Caractéristiques techniques

Finition interrupteur général
Oui
Finition interrupteur de maintenance/réparation
Oui
Finition interrupteur de sécurité
Oui
Finition interrupteur de dispositif d'arrêt d'urgence
Oui
Finition de l'inverseur
Non
Tension de fonctionnement nominale max. Ue en CA
690V
Tension de fonctionnement normale
690-690V
Courant permanent nominal (Iu)
100A
Courant permanent nominal, AC-21, 400 V
100A
Courant nominal de courte durée admissible Icw
3.5kA
Puissance de fonctionnement nominale, AC-23, 400 V
55kW
Puissance de commutation à 400 V
55kW
Intensité de court-circuit nominale conditionnelle Iq
12kA
Nombre de pôles
3
Nombre de contacts auxiliaires à ouverture
1
Nombre de contacts auxiliaires à fermeture
1
Commande motorisée en option
Non
Commande motorisée intégrée
Non
Déclencheur voltmétrique en option
Non
Type de construction de l'appareil
Appareil complet installé dans un boîtier
Montage au sol
Non
Adapté à une fixation frontale à 4 trous
Non
Adapté à une fixation frontale centrale
Non
Adapté à un montage en distributeur
Non
Adapté à un montage intermédiaire
Non
Couleur de l'élément d'actionnement
Rouge
Finition de l'élément d'actionnement
Manette / levier
Verrouillable
Oui
Type de raccordement du circuit principal
Raccordement à vis
Indice de protection (IP), face avant
IP65
EAN/Gencode
3245060226251

Engagement RSE & Respect des normes et réglementations

Substances réglementées

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.
9 802 75	Poignée latérale de rechange pour interrupteur-sectionneur Vistop 63A à 100A - rouge
