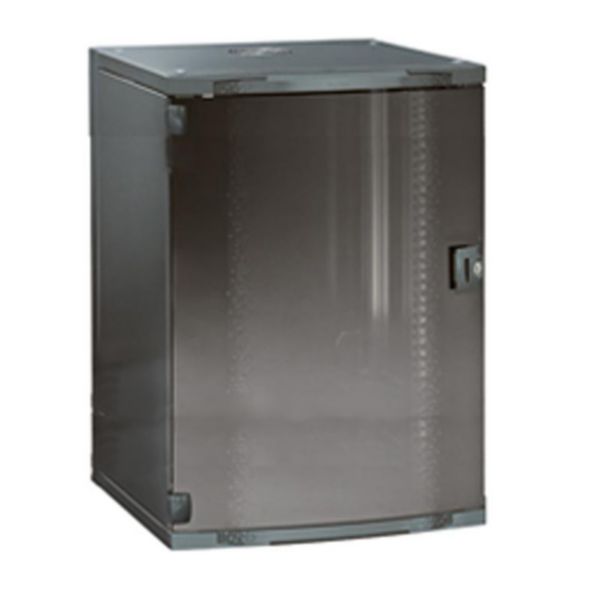

Coffret pivotant 19pouces LCS³ capacité 21U - 600x1000x600mm

  • Ref. 0 462 14
  • LCS³
  • LEGRAND

LCS³, coffret permettant de recevoir les équipements et raccordements nécessaires à la réalisation d'une infrastructure des cablâges VDI performante en tous lieux, même dans les chantiers à forte criticité

fabrique-en-france
  • Information produit
    Produit supprimé
  • Information produit
    Produit supprimé

Caractéristiques produit

  • Coffret 19pouces LCS³ pivotant - IP20 - IK08 - capacité 21U
  • Composé :- d'une base (fixation murale)- d'un corps pivotant permettant le libre accès à l'arrière du coffret pour faciliter l'installation et la maintenance - Sens de pivotement réversible - Plaque d'entrée de câbles pleine en partie haute et basse, possibilité de montage d'une plaque avec balai référence 046255
  • Dimensions :- Largeur : 600mm- Hauteur : 1000mm- Profondeur : 600mm- Charge admissible 63kg
  • Comporte :- une porte galbée réversible en verre de sécurité sérigraphié- une fermeture par serrure à clé 2433A- des panneaux latéraux pivotants, démontables par l'intérieur sans outil- 2 montants 19pouces avec aide au réglage en profondeur- des ouïes hautes et basses pour ventilation naturelle, pouvant recevoir un ventilateur en partie haute
  • Gris anthracite RAL7016

Documentation et conseils de pose

Notices / Guides mise en oeuvre

Caractéristiques techniques

  • Niveau de montage
    Frontal
  • Modèle
    Avec cadre fixe
  • Finition de la barre profilée
    En forme de L
  • Nombre de portes
    1
  • Type de ventilation
    Passif
  • Largeur
    600mm
  • Hauteur
    1000mm
  • Profondeur
    600mm
  • Dimension (modulaire)
    482,6 mm (19 pouces)
  • Nombre d'unités en hauteur (HE)
    21
  • Capacité de charge max.
    63kg
  • Avec tôle de toit
    Oui
  • Avec mise à la terre
    Oui
  • Avec porte frontale
    Oui
  • Avec parois latérales
    Oui
  • Démontable
    Oui
  • Matériau
    Acier
  • Finition de la surface
    Revêtement par poudre
  • Couleur
    Noir
  • Numéro RAL
    7016
  • Classe de protection (IP)
    IP20
  • Degré de protection (NEMA)
    Autre
  • Résistance aux chocs (IK)
    IK08
  • Equipé d'une porte ou couvercle
    Oui
  • EAN/Gencode
    3245060462147

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref. Désignation.
0 365 45 Jeu de 2 clés n°2433A pour coffret Atlantic et Marina
9 801 91 Came de fermeture plastique pour maintenance de coffret et baie LCS³
9 802 09 Bandeau supérieur pour maintenance de coffret 19pouces LCS³
9 802 10 Bandeau inférieur pour maintenance de coffret 19pouces LCS³
9 802 13 Jeu de 2 charnières pour maintenance de porte de coffret 19pouces LCS³
9 802 16 Poignée plastique pour maintenance de porte de coffret LCS³
9 802 22 Porte pour maintenance de coffret 19pouces LCS³ 21U
9 802 35 Panneau latéral pour maintenance coffret 19pouces LCS³ 21U profondeur 580mm
