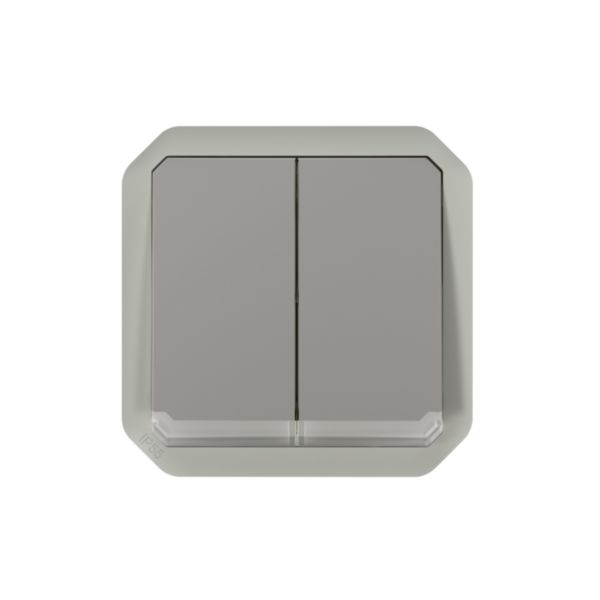

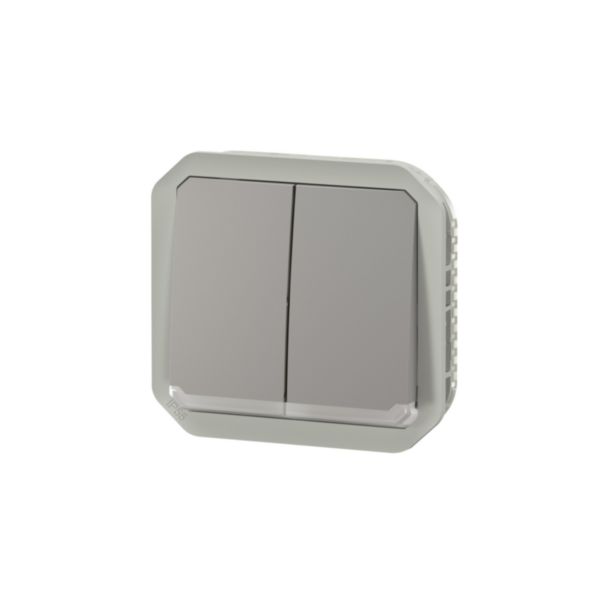

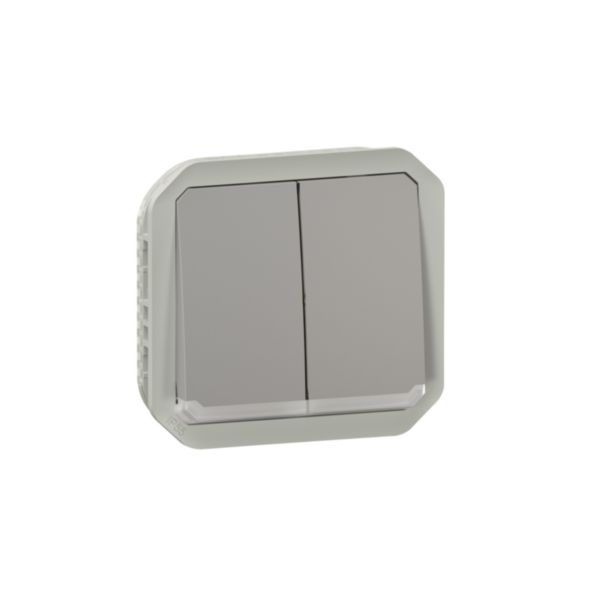

Commande double étanche pour réaliser 3 fonctions lumineuses Plexo IP55 IK08 avec enjoliveur finition gris
- Ref. 069526L
- Plexo
- LEGRAND
Plexo composable, une commande d'éclairage étanche idéale pour les lieux humides, s'installe en encastré comme en saillie
Tarif professionnel de référence HT
hors éco-contribution
- A reçu le prix iF Design Award 2022
Caractéristiques produit
- Interrupteur ou va-et-vient 10AX ou poussoir 10A - Connexion rapide sans outil avec repérage couleur
- Produit à compléter soit avec un boitier saillie, soit avec un support encastré
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- IK08 : résistance à un choc de 5 joules
Avantages
- Un seul produit qui peut faire double va-et-vient, double poussoir ou va-et-vient + poussoir grâce à un système de piston réversible
- Un doigt de manœuvre qui ne traverse pas la membrane, ce qui assure une étanchéité parfaite dans le temps
Les + installation
La facilité de clipsage / déclipsage du mécanisme sans outil simplifie la mise en œuvre. La reversibilité des boîtiers et supports multipostes facilite la gestion des références sur les chantiers.
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.
Documentation et conseils de pose
Page catalogue et annexes
- Page commerciale (p.740 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03419EN-00.pdf (anglais) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03419FR-00.pdf (français) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice LE11732AA_3 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Plexo : de tous temps avec vous Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Type de commande Bascule/bouton
- Sens de montage Horizontal
- Type de fixation Fixation avec vis
- Avec éclairage Oui
- Mode de pose Autre
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Type de traitement de la surface Non traité
- Finition de la surface Mat
- Couleur Gris
- Numéro RAL (équivalent) 7046
- Transparent Non
- Adapté à l'indice de protection (IP) IP55
- Tension nominale 250V
- Calibre/courant nominal assigné (In) 10A
- Largeur d'appareil 70.5mm
- Hauteur d'appareil 70.5mm
- Profondeur d'appareil 46.3mm
- Résistance aux chocs (IK) IK08
- Temperature d'utilisation /d'installation -10-40°C
- Temperature de stockage -25-60°C
- Type de tension AC
- Fréquence 50-60Hz
- Type de connexion Borne automatique
- Capacité des bornes 1.5-2.5mm²
- Nature du cable pour connexion Souple ou rigide
- Avec zone de texte/surface d'inscription Non
- Equipé de prise(s) USB Non
- EAN/Gencode 3414971878242
