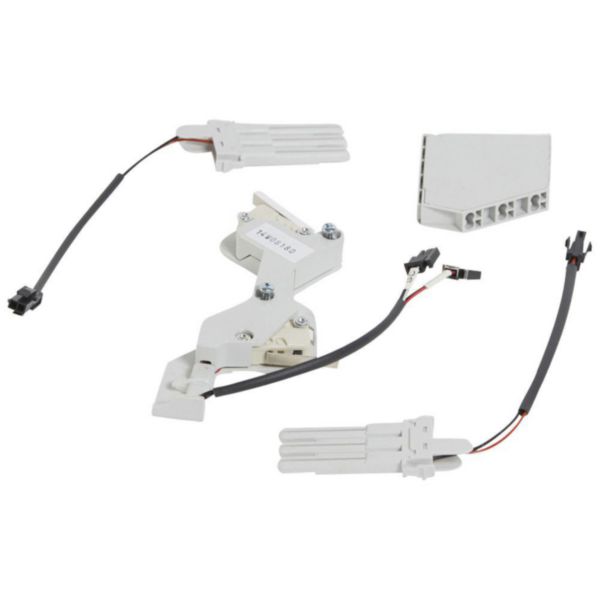

Contact de signalisation pour commande motorisée pour DMX³6300, DMX³4000 ou DMX³2500
Contact de type inverseur NO à contact sec (libre de potentiel)
Tension maximum : 250V~ ou 250V=
Intensité nominale :- 16A de 125V~ à 250V~- 0,6A sous 125V=- 0,3A sous 250V=

Les utilisation

Permet de reporter à distance 2 informations distinctes :- Appareil prêt à fermer (RC) : le contact est fermé lorsque le ressort est chargé, que le disjoncteur n'est pas en défaut et que l'ensemble des systèmes de sécurité autorisant la fermeture sont inactifs- Ressort chargé (SC) : le contact est fermé lorsque le ressort est complètement chargé, électriquement ou manuellement

Information sur la gamme

Les disjoncteurs ouverts DMX³ permettent la protection et le contrôle en tête des installations basse tension de 630 à 6300 A. Les interrupteurs ouverts DMX³-I permettent la coupure en charge et le sectionnement des circuits à basse tension de 1000 à 6300 A. Ces appareils de protection de puissance sont disponibles en version fixe ou débrochable et peuvent être équipés de mécanismes d'interverrouillage pour inverseurs de sources. Ils peuvent être complétés par des auxiliaires de type déclencheurs de courant, commandes motorisées, verrouillage, prises avant ou arrière, épanouisseurs. Les unités de protection électroniques permettent des réglages précis des paramètres de protection et doivent être commandées en même temps que le DMX³ pour un assemblage usine. Le DMX³ 1600 dispose d'une version complète pré-équipée avec une unité de protection. Les DMX³ peuvent devenir communiquants en option pour la supervision.

Documentation et conseils de pose

Pages catalogue & annexes

Fiches techniques / Guides métier

Guide d'entretien des disjoncteurs et interrupteurs DMX3 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Notices / Guides mise en œuvre

Y3026G.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Caractéristiques techniques

Nombre de contacts en tant que contacts à fermeture 1
Nombre de contacts en tant que contacts à ouverture 1
Courant de fonctionnement nominal CA-15, 230 V 16 A
Finition du raccordement électrique Raccordement par fiche plate
Mode de pose Autre
EAN/Gencode 3245060288143

Logiciels et configurateurs

Logiciels métiers

Formations et services

Services

Normes et réglementations

Directive RoHS

Produit conforme à la réglementation Document de conformité

Réglementation REACH

Document de conformité
