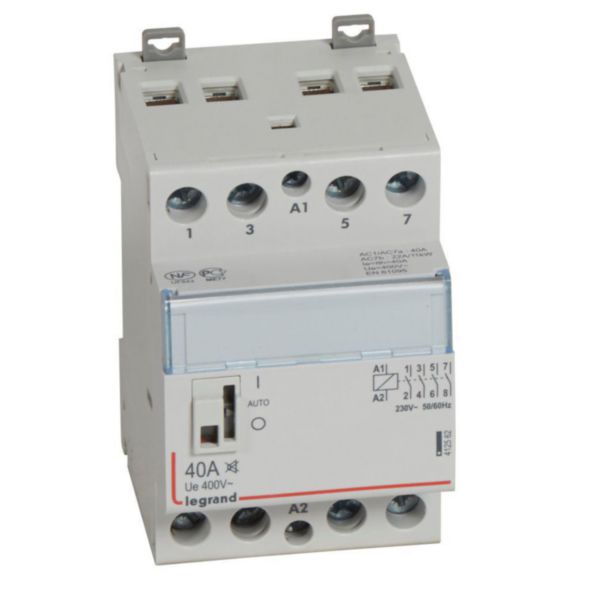

Contacteur de puissance silencieux CX³ tétrapolaire 400V~ avec commande manuelle bobine 230V~
Contacteur à marche forcée sans retour automatique ou mise en arrêt pour assurer la fonction test et le dépannage
Intensité maximum : 40A - Contact 4F - 3 modules
Reçoit les auxiliaires pour contacteurs CX³
Conforme à la norme NF EN 61095

Les utilisation

Silencieux - Repérage des circuits en face avant avec le porte étiquette

Information sur la gamme

La gamme CX³ comporte des contacteurs de puissance ou domestique, ainsi que des télérupteurs et des voyants et inters à poussoirs modulaires. Tous ces appareils de commande se montent dans des coffrets divisionnaires et acceptent le passage du peigne d'alimentation. Les contacteurs domestiques permettent la gestion du tarif heure pleine/heure creuse pour les chauffe-eau par exemple, les contacteurs de puissance permettent la commande à distance d’une charge par un interrupteur avec ou sans manette. Les télérupteurs permettent de commander l’alimentation des circuits d’éclairage depuis différents endroits. Les poussoirs et inter à poussoirs permettent de commander des circuits électriques.

Documentation et conseils de pose

Pages catalogue & annexes

Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Page technique (p.565 édition 2022) Page commerciale (p.563 édition 2022)

Fiches techniques / Guides métier

F01333FR-01.pdf

Documents & argumentaires commerciaux

A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité

Caractéristiques techniques

Tension de fonctionnement normale

400-400 V

Courant de fonctionnement nominal

40 A

Tension d'actionnement assignée

195-253 V

Type de tension de fonctionnement

Type de tension d'actionnement

Nombre de contacts en tant que contacts à fermeture

Charge max. de lampe à incandescence

5000 W

Charge max. de lampe fluorescente

3100 VA

Charge max. de lampe fluorescente (circuit Duo)

3400 VA

Charge max. de lampe fluorescente (compensée en parallèle)

1400 VA

Curseur pour commutation manuelle

Largeur en nombre de modules

Profondeur d'encastrement

44 mm

Produits auxiliaires associables

Indice de protection (IP)

IP2X

Largeur hors tout

68 mm

Hauteur hors tout

94 mm

Profondeur/longueur hors tout

53.4 mm

EAN/Gencode

3245064125628

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Certificats et agréments

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Prescription

Support d’aide à la prescription

Fichier 3D Autocad
